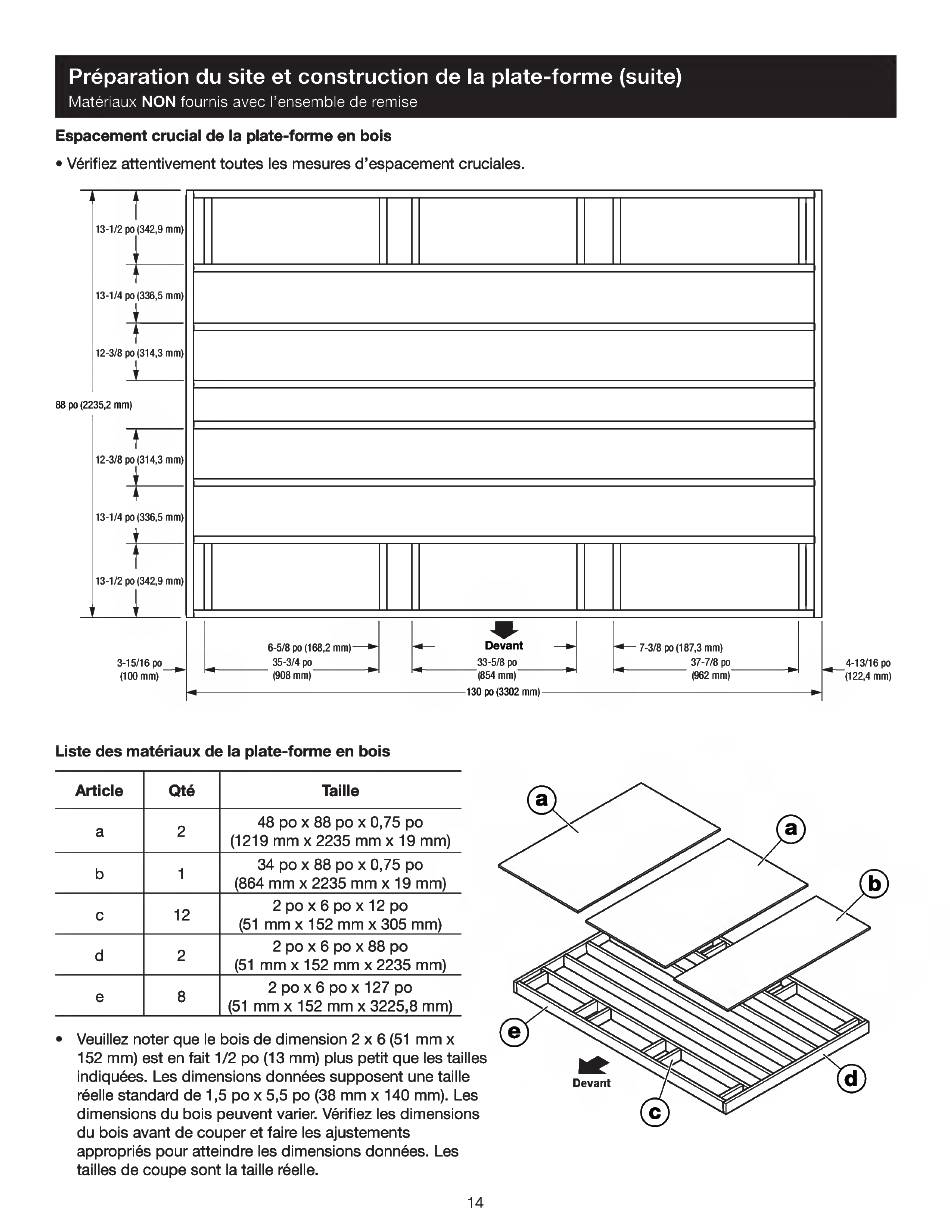

Préparation du site et construction de la plate-forme (suite)
Matériaux NON fournis avec l'ensemble de remise
Espacement crucial de la plate-forme en bois
• Vérifiez attentivement toutes les mesures d'espacement cruciales.
88 po
f
13-1/2 po (342,9 mm)
13-1/4 po (336,5 mm)
12-3/8 po (314,3 mm)
(2235,2 mm)
12-3/8 po (314,3 mm)
t
13-1/4 po (336,5 mm)
+
f
13-1/2 po (342,9 mm)
3-15/16 po
(100 mm) —'.'..
6-5/8 po ( 168,2 mm)
35-3/4 po
e
•
-41—
Deva nt
33-5/8 po
e
-
1
1
—
7-3/8 po ( 187,3 mm)
37-7/8 po
e
(908 mm)
( 854 mm)
( 962 mm)
130 po (3302 mm)
Liste des matériaux de la plate-forme en bois
Article
Qté
Taille
a
2
48 po x 88 po x 0,75 po
(1219 mm x 2235 mm x 19 mm)
b
1
34 po x 88 po x 0,75 po
(864 mm x 2235 mm x 19 mm)
c
12
2 po x 6 po x 12 po
(51 mm x 152 mm x 305 mm)
d
2
2 po x 6 po x 88 po
(51 nnnn x 152 nnnn x 2235 nnnn)
e
8
2 po x 6 po x 127 po
(51 nnnn x 152 nnnn x 3225,8 mm)
• Veuillez noter que le bois de dimension 2 x 6 (51 mm x
152 mm) est en fait 1/2 po ( 13 mm) plus petit que les tailles
indiquées. Les dimensions données supposent une taille
réelle standard de 1,5 po x 5,5 po (38 mm x 140 mm). Les
dimensions du bois peuvent varier. Vérifiez les dimensions
du bois avant de couper et faire les ajustements
appropriés pour atteindre les dimensions données. Les
tailles de coupe sont la taille réelle.
4-13/16 po
(122,4 mm)
14
