Sommaire des Matières pour OBSIDIAN CONTROL SYSTEMS NETRON NS8 IP

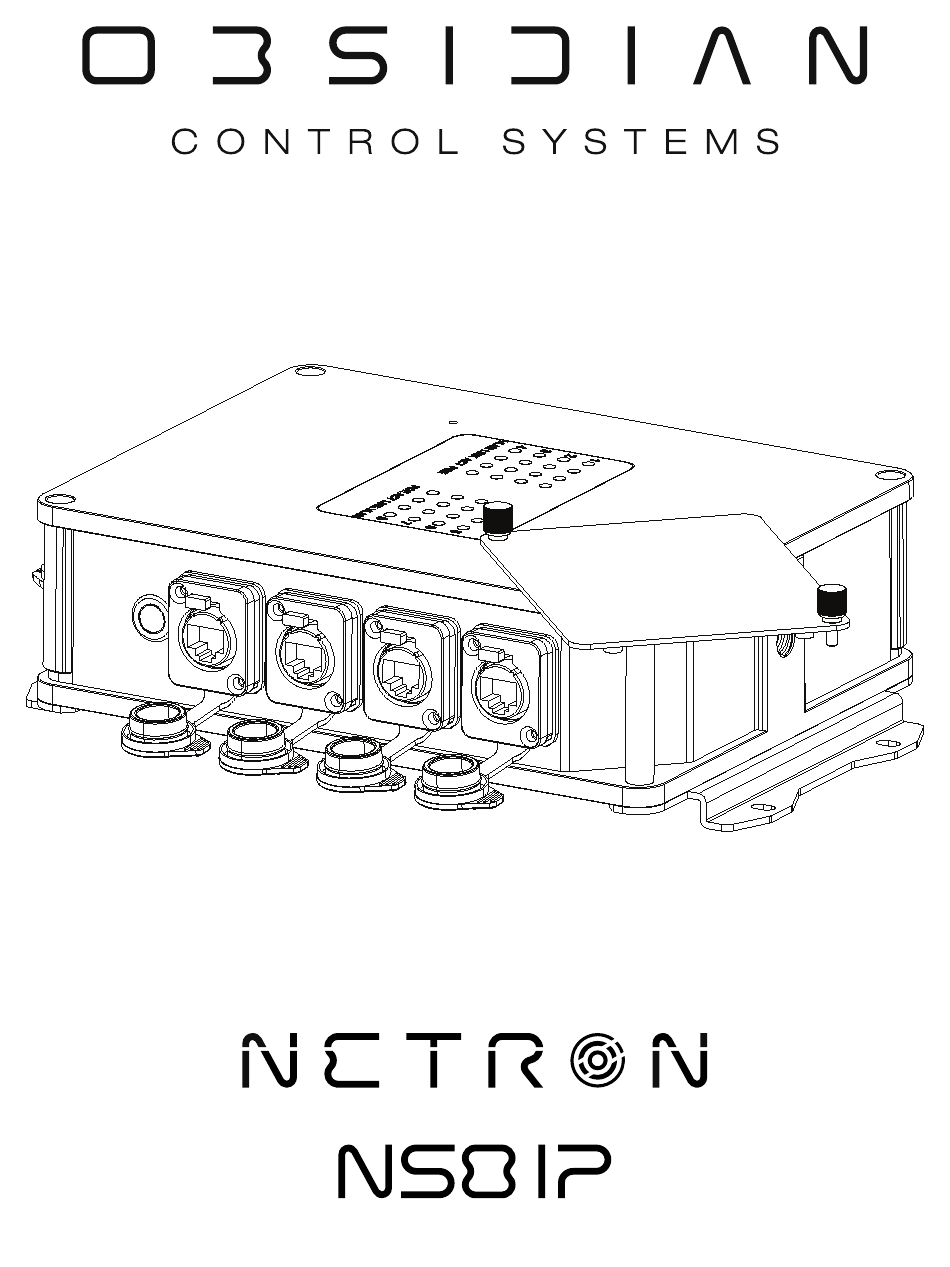

- Page 1 Guide d’utilisation...
- Page 2 à changement sans préavis. Le logo Obsidian Control Systems et les noms et numéros d’identification des produits contenus dans le présent document sont des marques commerciales d’ADJ PRODUCTS LLC. La protection du droit d’auteur revendiquée inclut toutes les formes et tous les éléments de documents et d’informations protégés...
- Page 3 C O N T E N U INFORMATIONS GÉNÉRALES APERÇU GARANTIE LIMITÉE CONNEXIONS INSTRUCTIONS D’INSTALLATION MENU ÉCRAN D’ACCUEIL PRÉRÉGLAGES PORTS COMMUTATEUR PARAMÈTRES IP SYSTÈME MISES À JOUR DU MICROLOGICIEL CARACTÉRISTIQUES DIMENSIONS...
- Page 4 I N F O R M AT I O N S G É N É R A L E S Veuillez lire et comprendre attentivement et minutieusement les instructions de ce manuel avant d’essayer d’utiliser cet appareil. Ces instructions contiennent des informations importantes sur la sécurité...
- Page 5 A P E R Ç U INTRODUCTION Le NETRON NS8 IP est un commutateur réseau extérieur robuste classé IP66 doté de 8 ports Gigabit et d’une prise en charge PoE+. Avec un budget de puissance total de 100 W, le NS8 IP est idéal pour distribuer des données et de l’énergie aux nœuds NETRON ou à...
- Page 6 Systems contre tout défaut de fabrication de matériaux et de fabrication pour une période de deux ans (730 jours). 2. Pour le service de garantie, envoyez le produit uniquement au centre de service Obsidian Control Systems. Tous les frais d’expédition doivent être prépayés. Si les réparations ou le service demandés (y compris le remplacement des pièces) sont conformes aux termes de cette garantie, Obsidian Control Systems paiera...
- Page 7 C O N N E X I O N S CONNEXIONS CA L’Obsidian Control Systems Netron NS8 IP est évalué à 100-240 V 50/60 Hz. Ne le connectez pas à une alimentation en dehors de cette plage. Les dommages résultant d’une connexion incorrecte ne sont pas couverts par la garantie.
- Page 8 C O N N E X I O N S Couvercle du panneau LED Panneau indicateur LED Fusible T2A / 250V Purgeur Ports Ethernet 1 à 4 Puissance de sortie Support Commutateur Entrée de montage marche/arrêt/PoE de puissance Bouton de réinitialisation Trou de montage...
- Page 9 I N S T R U C T I O N S D ’ I N S TA L L AT I O N DÉBRANCHEZ L’ALIMENTATION AVANT D’EFFECTUER TOUTE MAINTENANCE ! CONNECTIONS ELECTRIQUES Un électricien qualifié doit être utilisé pour toutes les connexions et/ou installations électriques. SOYEZ PRUDENT LORS DE LA LIAISON D’ALIMENTATION D’AUTRES MODÈLES D’APPAREILS CONSOMMATION...
- Page 10 I N S T R U C T I O N S D ’ I N S TA L L AT I O N MONTÉ SUR TREILLIS AVEC PINCE Cette unité peut être montée sur une ferme à l’aide d’un boulon M10 ou M12. Pour le boulon M12, comme illustré...
- Page 11 I N S T R U C T I O N S D ’ I N S TA L L AT I O N MONTAGE MURAL Retournez l’appareil pour exposer les trous de montage sur la face inférieure. Alignez les trous circulaires de la large bride de chaque support de montage mural inclus avec les trous de montage de chaque côté...
- Page 12 M E N U : É C R A N D ’ A C C U E I L Connectez l’un des ports de connexion Ethernet à votre ordinateur, puis ouvrez votre navigateur Web et accédez à l’adresse IP par défaut : 2.0.0.254. Cela vous amènera à l’écran d’accueil par défaut, qui fournit des informations sur l’état général de l’appareil, ainsi que sur l’état de chaque port.
- Page 13 M E N U : P R É R É G L A G E S L’utilisateur peut choisir parmi les préréglages fournis en usine ou fournis par lui-même, respective- ment dans les sous-menus NETRON PRESETS et USER PRESETS.
- Page 14 M E N U : P R É R É G L A G E S TABLEAU DES PRÉRÉGLAGES NETRON Étiqu- Nombre Option Ports réseau ette Nom d. IP de l’appareil Port 1 Port 2 Port 3 Port 4 Port 5 Port 6 Port 7 Port 8 port...
- Page 15 M E N U : P R É R É G L A G E S TABLEAU DES PRÉRÉGLAGES NETRON Étiqu- Nombre Option Ports réseau ette Nom d. Art-Net Art-Net Art- Art- Art- Art- Art- Art- IP de l’appareil port Net 3 Net 4 Net 5...
- Page 16 M E N U : P R É R É G L A G E S TABLEAU DES PRÉRÉGLAGES NETRON Étiqu- Nombre Option Ports réseau ette Nom d. IP de l’appareil MA 1 MA 2 MA 3 MA 4 MA 5 MA 6 MA 7 MA 8...
- Page 17 M E N U : P R É R É G L A G E S TABLEAU DES PRÉRÉGLAGES NETRON Étiqu- Nombre Option Ports réseau ette- Nom d. IP de l’appareil Avo 1 Avo 2 Avo 3 Avo 4 Avo 5 Avo 6 Avo 7 Avo 8...
- Page 18 M E N U : P O R T S Le menu PORTS permet à l’utilisateur de configurer les paramètres de chaque port individuel de cet appareil. • Numéro de l’onglet Port - Situé en haut de la page et utilisé pour sélectionner le numéro de port auquel les paramètres s’appliqueront.
- Page 19 M E N U : C O M M U TAT E U R CONFIGURATION DU VLAN • Onglet A-F, Trunk - Sélectionnez le groupe VLAN souhaité. Cet appareil peut gérer jusqu’à 6 groupes, plus le « Trunk », qui inclut tous les VLAN et permet le trafic point à point des VLAN d’un switch à...
- Page 20 M E N U : C O M M U TAT E U R CONFIGURATION IGMP - Ces paramètres s’appliquent à l’ensemble du périphérique et à tous les groupes VLAN. • Configuration automatique - Il est généralement recommandé de laisser cette fonction activée, car elle est optimisée pour les protocoles réseau de divertissement.
- Page 21 M E N U : C O M M U TAT E U R CONFIGURATION QoS - La configuration de la qualité de service (QoS) peut être utilisée pour améliorer les performances du système en donnant la priorité de manière sélective à certains trafics réseau.
- Page 22 M E N U : PA R A M È T R E S I P Ce menu peut être utilisé pour définir le mode d’adresse IP, l’adresse IP et le masque de sous-ré- seau. L’adresse IP par défaut de cet appareil est 2.0.0.254, sous-réseau 255.0.0.0.
- Page 23 M E N U : S Y S T È M E PARAMÈTRES DE L’APPAREIL - Ce sous-menu peut être utilisé pour créer un nom et un identifiant générés par l’utilisateur pour l’appareil. Assurez-vous d’appuyer sur le bouton SAVE avant de quitter ce menu.
- Page 24 M E N U : S Y S T È M E MAINTENANCE - Ce sous-menu peut être utilisé pour rétablir les paramètres par défaut de l’appa- reil, redémarrer le système, charger les fichiers de paramètres ou mettre à jour le micrologiciel de l’appareil.
- Page 25 M I S E S À J O U R D U M I C R O L O G I C I E L Des mises à jour pour améliorer les performances ou pour ajouter des fonctionnalités supplémen- www.obsidiancontrol.com. taires peuvent être disponibles sur Pour installer une mise à...
- Page 26 C A R A C T É R I S T I Q U E S Physique Montage Longueur : 204 mm (8 po) Autonome Largeur : 179 mm (7,1 po) Montage en ferme (trou de montage M12) Hauteur : 60,8 mm (2,4 po) Montage mural horizontal ou vertical (inclus) Poids : 3,2 kg (7 lb) Connexions - Avant...
- Page 27 D I M E N S I O N S Dessins cotés non à l’échelle 8.0in (204mm) 9.5in (242mm)
