Item #1001822936
Model #A111007
USE AND CARE GUIDE

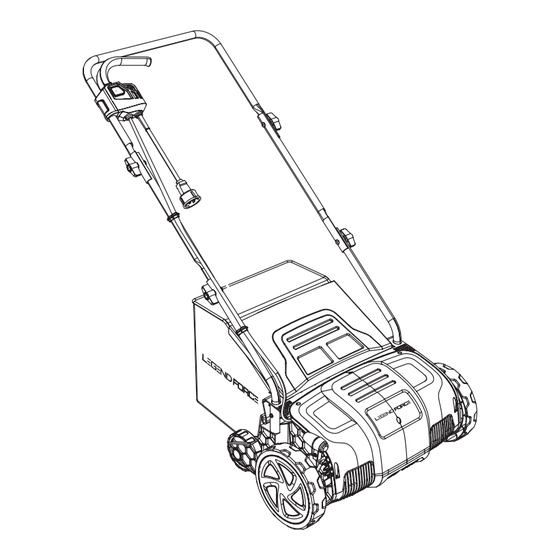

12.6 INCH 12 AMP ELECTRIC LAWN SCARIFIER + DETHATCHER
Questions, problems, missing parts?
Before returning to the store, call Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-877-527-0313
HOMEDEPOT.CA
THANK YOU
We appreciate the trust and confidence you have placed in Legend Force™ through the purchase of this electric lawn scarifier + dethatcher.
We strive to continually create quality products designed to enhance your home.
Visit us online to see our full line of products available for your home improvement needs. Thank you for choosing Legend Force™!
