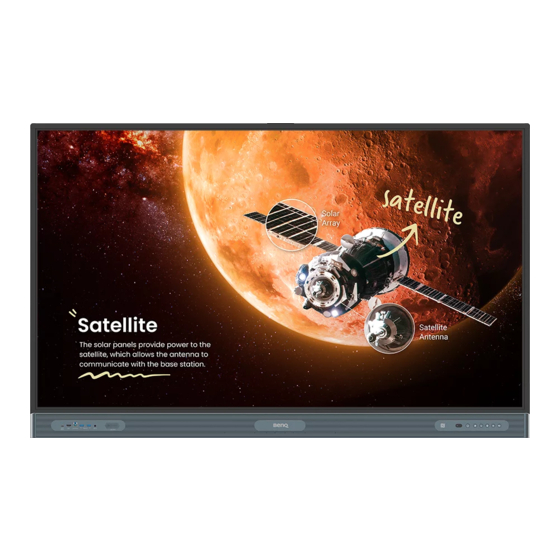

- Page 1 BenQ Board Écran plat interactif RP6504/RP7504/RP8604 Manuel d’utilisation V 1.2...
- Page 2 BenQ Corporation n’accorde aucune représentation ni garantie, qu’elle soit explicite ou implicite, quant au contenu du présent document. BenQ Corporation se réserve le droit de réviser le contenu de la présente publication et d’y apporter des modifications de temps à autre, sans pour autant être tenue d’informer qui que ce soit de ces révisions ou modifications.
- Page 3 • Assurez-vous que votre ordinateur est connecté à Internet. • Visitez le site web local sur www.BenQ.com. La présentation et le contenu du site peuvent varier selon la région/le pays. • Manuel d’utilisation et document associé : www.BenQ.com...
- Page 4 Panneau arrière ................................11 Télécommande ................................13 Installer les piles de la télécommande ....................14 Utiliser le BenQ Board à l’aide de la télécommande ..............14 Associer la télécommande et le récepteur USB ................15 Conseils d’utilisation de la télécommande ..................15 Utiliser le stylet tactile pour lancer EZWrite .....................15 Connexions ..............................16...
- Page 5 Activer le service AMS .............................21 Se connecter à BenQ Board ..........................22 Interface du service BenQ ..........................22 Barre d’outils latérale ............................23 Configurer la connexion Internet ......................... 24 Connexion sans fil .............................. 24 Paramètres proxy pour le Wi-Fi ........................ 25 Paramètres proxy pour Ethernet ......................26 Mise à...
- Page 6 Avertissements et précautions de sécurité CET ÉQUIPEMENT DOIT ÊTRE MIS À LA TERRE Pour assurer une utilisation en toute sécurité, la prise à trois broches ne doit être insérée que dans une prise secteur standard correspondante qui est effectivement mise à la terre via le câblage domestique normal.
- Page 7 Instructions de sécurité importantes 1. N’utilisez pas cet appareil près de l’eau. 2. N’obstruez aucune des fentes de ventilation. Installez conformément aux instructions du fabricant. 3. N’installez pas près de sources de chaleur telles que radiateurs, registres de chaleur, poêles ou autres appareils (y compris les amplificateurs) qui produisent de la chaleur.
- Page 8 Changement de pixel. • Ce produit ne prend pas en charge l’utilisation en portrait ; l’utilisation en portrait peut causer des dommages à l’affichage. La garantie BenQ ne couvre pas l’utilisation erronée. Notes sur le nettoyage de l’écran Veuillez nettoyer le cadre en cas de signe de mauvais fonctionnement de l’écran tactile.
- Page 9 Consultez vos réglementations locales ou l’entreprise d’élimination des déchets. BenQ ecoFACTS BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the “Bringing Enjoyment ‘N Quality to Life” corporate vision with the ultimate goal to achieve a low-carbon society.
- Page 10 Contenu de l’emballage Ouvrez l’emballage commercial et vérifiez le contenu. Si un des éléments est absent ou endommagé, veuillez contacter votre revendeur immédiatement. Cordon d’alimentation Télécommande Affichage LCD 1 câble VGA (selon la région) 2,4 GHz 1 câble HDMI 1 câble Touch USB 1 câble USB Type-C 2 piles AAA/LR3 * Support mural...
- Page 11 ) et tirez ( ) pour retirer les clips. 2. Utilisez les rabats latéraux pour soulever avec précaution la boîte du BenQ Board. Installer l’affichage sur un mur 1. Identifiez les trous de vis du montage mural sur le dos de l’affichage.
- Page 12 3. Soulevez l’affichage pour le sortir de la base de la boîte ) et fixer l’affichage au mur ( Tenez la poignée supérieure de l’affichage et placez l’autre main sous l’affichage quand vous le soulevez et le déplacez. Cet affichage doit être installé par au moins deux personnes adultes.
- Page 13 Installer la caméra Installez votre webcam en haut de l’affichage. Deux méthodes d’installation sont proposées en fonction du port de connexion de votre webcam. • Pour caméra USB-C (DV01K) • Pour caméra USB-A (DVY32) Pour caméra USB-C (DV01K) Les composants de montage dont vous avez besoin : Vis M3 x 2 1.
- Page 14 2. Inclinez la caméra vers le bas. 3. Installez le support avec deux vis M3x5 mm sur le dessus de I’affichage. 4. Inclinez la caméra vers l’arrière. Installer un PC externe Le dos de l’affichage comporte quatre trous de vis sur son côté inférieur gauche, avec une dimension de montage VESA 75x75 mm.
- Page 15 Parties de l’affichage et leurs fonctions Panneau avant Description Se connecte aux périphériques USB-C pour la distribution de TYPE-C* l’alimentation et le transfert de données. Prend en charge la transmission de la vidéo, de l’audio et de la fonction tactile. Se connecte aux sources vidéo qui prennent en charge HDMI l’interface HDMI.
- Page 16 Description • Appuyez pour passer en mode d’économie d’énergie. Alimentation • Appuyez et maintenez pendant 4 secondes ou plus pour éteindre. Bureau Retourne à l’écran principal. Retour Retourne au menu précédent. Menu Accède au menu des fonctions. Baisse le son Diminue le volume.
- Page 17 Permet l’installation d’un PC en fente. * Avec ces ports intelligents, un ordinateur portable (connecté au BenQ Board via USB Type-C ou HDMI + Touch USB) peut utiliser les appareils USB, les haut-parleurs et les caméras externes depuis le BenQ Board pour améliorer l’expérience de la conférence.
- Page 18 Touche de direction. Appuyez pour la sélection vers le bas. Bouton de l’écran principal du système Android. Touche retour. Appuyez pour activer l’Assistant Google. Dites des commandes pour contrôler le BenQ Board. Volume +/-. FREEZE Gelez l’écran. Une touche pour l’écran vide. Allez à...
- Page 19 Remplacez-les dès que possible. 3. Remettez le couvercle en place. Utiliser le BenQ Board à l’aide de la télécommande 1. Insérez le récepteur USB de la télécommande dans les ports USB-A situés dans le coin inférieur gauche à l’arrière de l’affichage.
- Page 20 Si vous rencontrez des problèmes lors de l’utilisation de la touche de fonction sur la télécommande, veuillez suivre les étapes et associez la télécommande à nouveau pour résoudre le problème : 1. Insérez le récepteur USB dans le port USB du BenQ Board et placez la télécommande à proximité. 2. Appuyez sur et BLANK en même temps, et le voyant lumineux commence à...
- Page 21 Connexions Connecter l’alimentation 1. Branchez une extrémité du cordon d’alimentation dans la prise d’entrée d’alimentation sur l’affichage et l’autre extrémité dans une prise secteur appropriée. 2. Réglez l’interrupteur d’alimentation sur ALLUMÉ (I). Le système entrera en mode veille. • Le cordon d’alimentation fourni est adapté pour une utilisation avec une alimentation 110-240 V CA seulement.
- Page 22 Le mode veille de l’affichage consomme encore de l’énergie. Pour couper complètement l’alimentation électrique, réglez l’interrupteur d’alimentation sur ÉTEINT (O) puis déconnectez le cordon d’alimentation de la prise secteur. Connecter le module tactile Le module tactile de l’affichage prend en charge le fonctionnement Plug-and-Play. Il n’est pas nécessaire d’installer des pilotes supplémentaires sur l’ordinateur.
- Page 23 • Évitez de bloquer le cadre de l’écran tactile (où les capteurs sont situés) lors de l’initialisation du module tactile. • Si une image fantôme se produit, veuillez essayer de débrancher puis de rebrancher tous les câbles USB. Si l’image défaillante persiste, utilisez un autre câble USB Type-B à Type-A. •...
- Page 24 Connecter les entrées numérique 1. Connectez le port de sortie HDMI ou DisplayPort d’un ordinateur ou d’un appareil A/V (tel qu’un décodeur ou un lecteur DVD) au port d’entrée HDMI/HDMI 1/HDMI 2/HDMI 3/IN (DP) de l’affichage à l’aide d’un câble HDMI ou DisplayPort. 2.
- Page 25 Connecter au port série Connectez directement un ordinateur au port RS232 sur les bornes d’entrée/sortie. RS232 • Le câble applicable n’est pas fourni et doit être acheté séparément. • Cette connexion est applicable uniquement au câble RS-232C direct. • Après avoir utilisé la ligne de port série pour connecter un équipement central de commande et une machine, certaines fonctions de la machine peuvent être contrôlées via l’équipement de commande central, tel que : allumer/éteindre la machine et régler le volume sonore, etc.
- Page 26 3. Pour la section Copier les données et définir le code pin, sélectionnez Ignorer pour continuer. 4. Dans l’écran de sélection du service BenQ, réglez la bascule sur Activé. 5. Sélectionner Suivant pour continuer. Votre BenQ Board redémarre. Google offre une fonction de verrouillage de l’écran par défaut qui verrouille l’écran quand le tableau est inactif.
- Page 27 Se connecter à BenQ Board BenQ offre différentes options de connexion pour faciliter la gestion du compte. Les options de connexion sont les suivantes. A. Invité En tant qu’invité, vous pouvez accéder à la plupart des fonctions de base. Toutes les données seront effacées après la déconnexion.
- Page 28 C. Raccourcis des applis Ajoutez jusqu’à 7 raccourcis (synchronisation avec le site Web AMS). D. Connexion E. Toutes les applis Appuyez pour trouver toutes les applis, les widgets et les signets. F. Aide G. Volume H. Wi-Fi I. Notifications Barre d’outils latérale Appuyez sur les barres latérales à...
- Page 29 Configurer la connexion Internet Votre affichage doit être connecté au réseau pour effectuer des mises à jour via OTA ou surfer sur Internet. Connexion sans fil Vous devez utiliser un adaptateur sans fil afin de connecter l’affichage à Internet sans fil. Veuillez contacter votre revendeur local pour plus d’informations sur la configuration de la connexion sans fil.
- Page 30 Paramètres proxy pour le Wi-Fi 1. Ouvrez l’appli Paramètres. 2. Appuyez sur Réseau et Internet > Internet. 3. Sélectionnez votre réseau Wi-Fi dans la liste. 4. Sélectionnez l’icône crayon dans le coin supérieur droit. Une boîte de dialogue apparaît. 5. Dans la fenêtre contextuelle, appuyez sur Options avancées pour développer le menu. 6.
- Page 31 8. Enregistrez vos réglages. Paramètres proxy pour Ethernet 1. Ouvrez l’appli Paramètres. 2. Appuyez sur Réseau et Internet > Ethernet. 3. Sélectionner Proxy pour étendre le menu. 4. Dans le menu déroulant Proxy, sélectionnez manuel. 5. Entrez les informations de votre serveur proxy. 6.
- Page 32 Mise à jour système Le système détecte automatiquement les mises à jour logicielles et les demande à chaque démarrage. Pour mettre à jour le logiciel manuellement 1. Appuyez sur la télécommande ou sur le panneau de contrôle. Le menu OSD apparaît. 2.
- Page 33 Interface du système Google Si vous n’avez pas activé les services BenQ, vous verrez l’interface Google comme ci-dessous. A B C A. Arrière B. Bureau C. Applis récentes...
- Page 34 Utilisation des menus Via BenQ Board • Pour accéder au menu OSD, appuyez sur le panneau de contrôle. • Pour effectuer des sélections, appuyez directement sur un élément. • Appuyez sur une zone vide en dehors du menu pour quitter.
- Page 35 Paramètres généraux a. Luminosité • Utilisez la barre de luminosité pour ajuster la luminosité de l’écran. • Pour régler les détails de l’image, allez à > Affichage > Mode image. b. Audio • Utilisez la barre de volume pour ajuster le volume de l’écran. •...
- Page 36 Paramètres d’affichage Menu Descriptions Rétroéclairage auto Activez/Désactivez le rétroéclairage auto. Quand aucune source d’entrée telle que HDMI, DP, VGA, Type-C n’est détectée, les options d’économie d’énergie sont les suivantes. • Désactivé : Gardez toujours le rétroéclairage allumé. Mode d'économie d'énergie •...
- Page 37 Qu’est-ce que sans scintillement ? L’affichage avec la technologie sans scintillement de BenQ maintient un rétroéclairage stable avec un gradateur CC qui élimine la principale cause de scintillement du moniteur, ce qui le rend plus facile pour les yeux. La technologie sans scintillement vous offre non seulement une...
- Page 38 Paramètres audio Menu Descriptions Appuyez sur l’interrupteur pour activer ou désactiver le Muet son. Balance Réglez l’équilibre du son de la sortie audio. Basculez entre les modes sonores prédéfinis qui conviennent le mieux à votre environnement. • Standard Mode son •...
- Page 39 Paramètres avancés Menu Descriptions Barre d'outils système Affichez/Masquez la barre d’outils. Activer la fonction pour permettre une charge de 100 W. Charge avant USB-C 100W Si désactivé, le taux de charge maximal est de 65 W. Une fois activé, l’ioniseur reste actif pendant un maximum Ioniseur d'air de 5 minutes.
- Page 40 • Source sélectionnée : Démarre l’OPS en sélectionnant OPS dans Connexion. • Démarrage de la carte : Démarre l’OPS au démarrage de BenQ Board. Démarrez et arrêtez l’affichage à un moment donné et Planification d'alimentation définissez une source de démarrage. Vous pouvez définir jusqu’à...
- Page 41 Outil flottant L’outil flottant EZWrite est une fonction pratique qui vous permet d’écrire ou de créer rapidement des annotations sur tout écran affiché par l’affichage. Pour accéder à l’outil flottant, utilisez une des méthodes suivantes : • Dans l’interface Android, appuyez dans la barre d’outils latérale. •...
- Page 42 Applis Vous pouvez accéder à tous les services Google et à certaines applis BenQ par défaut. Applis BenQ Icône Nom d’application Description Accédez à votre environnement et vos paramètres d’espace de travail personnalisés et gérer vos fichiers et vos comptes Fichiers AMS sur tous les affichages BenQ auxquels vous vous êtes...
- Page 43 Formats média pris en charge Vidéo Fichier Détail du codec Extension Vidéo Audio Rapport de transmission maximal Mpeg-4 1920x1080 60 i/s .3gp/.3GP2 Mpeg2 Layer2/3, AAC- LC, PCM H.263 352x288 30 i/s Mpeg-4 1920x1080 60 i/s .avi H.263 Mpeg2 Layer2/3, AAC- LC, PCM 352x288 30 i/s H.264 3840x2160 30 i/s 100 Mbit/s...
- Page 44 Fichier Format Codec audio Plage prise en charge Fréquence d’échantillonnage : .alac ALAC ALAC 8 KHz à 48 KHz Fréquence d’échantillonnage : 8K à 48 KHz .mp3 MPEG Audio couche 3 MPEG2 layer2/3 Débit : 8 à 320 Kb/s Fréquence d’échantillonnage : .ogg Vorbis Vorbis 8K à...
- Page 45 Informations du produit Spécifications Spécifications Élément RP6504/RP7504/RP8604 Taille RP6504 : 65" / RP7504 : 75" / RP8604 : 86" Source de lumière DLED Format d’affichage 16:9 Résolution 3840 x 2160 RP6504 : 0,37 (H) x 0,37 (V) Taille de pixel (mm) RP7504 : 0,43 (H) x 0,43 (V) RP8604 : 0,49 (H) x 0,49 (V)
- Page 46 20 W x 2 avec caisson de basses 16 W Exigences de CA 100 V-240 V, 50/60 Hz, 4,0 A l’alimentation Alimentation en veille < 0,5 W RP6504 : 95,0 W Consommation typique RP7504 : 109,3 W Alimentation RP8604 : 164,4 W RP6504 : 426,8 W Consommation RP7504 : 524,5 W...
- Page 47 Spécifications Élément RP6504/RP7504/RP8604 RP6504 : 1488,4 × 937,6 × 117,7 mm (58,6 × 36,9 × 4,6 po) RP7504 : 1709,4 × 1060,8 × 117,7 mm (67,3 × 41,8 × Dimension (LxHxP) 4,6 po) RP8604 : 1957,0 × 1200,5 × 117,7 mm (77,0 × 47,3 ×...
- Page 48 Dimensions (RP6504) Unité : mm...
- Page 49 Dimensions (RP7504) Unité : mm...
- Page 50 Dimensions (RP8604) Unité : mm...
- Page 51 Résolution du signal d’entrée prise en charge Source d’entrée Résolution TYPE C HDMI 2.0 640 x 480 à 60Hz 720 x 400 à 85Hz 800 x 600 à 60Hz 1024 x 768 à 60Hz 1280 x 768 à 60Hz 1280 x 960 à 60Hz 1280 x 1024 à...
- Page 52 Dépannage Problème Solution Vérifiez ce qui suit : • L’affichage est-il allumé ? Vérifiez le témoin d’alimentation de l’affichage. • L’appareil de source du signal est-il allumé ? Allumez l’appareil et réessayez. • Des connexions de câbles sont-elles lâches ? Assurez-vous que tous les câbles sont bien connectés.
- Page 53 Problème Solution • Avez-vous verrouillé la fonction de la télécommande ? Déverrouillez la fonction et réessayez. • Vérifiez que les piles ne sont pas orientées incorrectement. • Vérifiez que les piles ne sont pas mortes. • Vérifiez votre distance et angle par rapport à l’affichage. •...
- Page 54 Problème Solution Avec des rayures • Vérifiez si le fil de signal est bien connecté. horizontales ou verticales ou • Vérifiez si d’autres équipements électroniques ou des outils une juxtaposition des images électriques sont placés à proximité de l’appareil. • Ajustez la chromaticité et la luminosité ou le contraste dans Pas de couleur, la couleur est le menu.
- Page 55 Shape of Learning ©2023 BenQ Corporation. All rights reserved. Trademarks and registered trademarks of all companies and product mentioned herein belong to their respective owners.
