Smart Control
Smart Control
Réf. SC 1000 KNX
Instructions d'utilisation
1 Consignes de sécurité
L'intégration et le montage d'appareillages électriques doivent être réservés à des élec-
triciens spécialisés.
Risques de blessures, d'incendies ou de dégâts matériels. Lire en intégralité la notice et
la respecter.
Risque d'incendie ! Fonctionnement exclusivement avec les tensions d'alimentation
mentionnées sous Accessoires.
Ne pas utiliser d'objets tranchants ou pointus pour la commande de l'appareillage. La
surface tactile peut être endommagée.
Ne pas utiliser d'objets tranchants, de produits acides ou de solvants organiques pour le
nettoyage. Le dispositif peut être endommagé.
Ces instructions font partie intégrante du produit et doivent être conservées chez l'utili-
sateur final.
2 Conception de l'appareillage

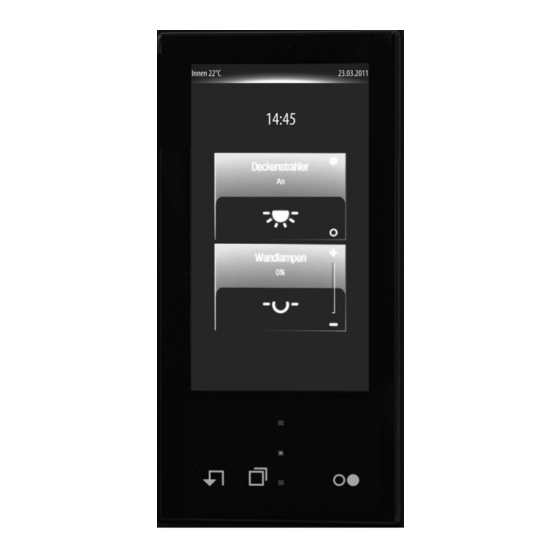

(1) Écran LCD
(2) Touche U « Défilement »
(3) Touche V « Retour » à la page de départ
(4) Haut-parleur interne
(5) Touche maître W
(6) Emplacement pour micro-carte mémoire SD : pour extensions ultérieures
(7) Capteur de luminosité
82577503
J:0082577503
Figure 1: Vue de face
1/8
11.06.2012
