Hochleistungsscheinwerfer RGB W
High-performance floodlight RGB W
Projecteur ultra puissant RGB W
Gebrauchsanweisung
Anwendung
LED-Hochleistungsscheinwerfer
mit streuender Lichtstärkeverteilung für additive
Farbmischung RGB W.
Der Scheinwerfer kann über eine
DALI-Farblichtsteuerung (DT 8, RGBWAF, xy)
gesteuert werden.
Dazu empfehlen wir unsere Steuerung BEGA
Control.
Produktbeschreibung
Scheinwerfer besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas klar
Silikondichtung
Reflektoroberfläche Reinstaluminium
Schwenkbereich -10°/+170°
Befestigungsbügel aus Edelstahl
Werkstoff-Nr. 1.4301 mit
1 zentralen Bohrung ø 22 mm und
2 Bohrungen ø 9 mm · Abstand 80 mm
2 Bohrungen ø 11,5 mm · Abstand 200 mm
1 Leitungsverschraubung für
Netzanschlussleitung von ø 7,5-15 mm
Integrierter Umschalter zur Begrenzung des
Lichtstroms auf 70 % · 50 % · 30 %
LED-Netzteil
220-240 V x 0/50-60 Hz
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 67
Staubdicht und Schutz gegen zeitweiliges
Untertauchen
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
c – Konformitätszeichen
Windangriffsfläche: 0,12 m²
Gewicht: 11,6 kg
Lichttechnik
Symmetrisch-streuende Lichtstärkeverteilung
Halbstreuwinkel 47°

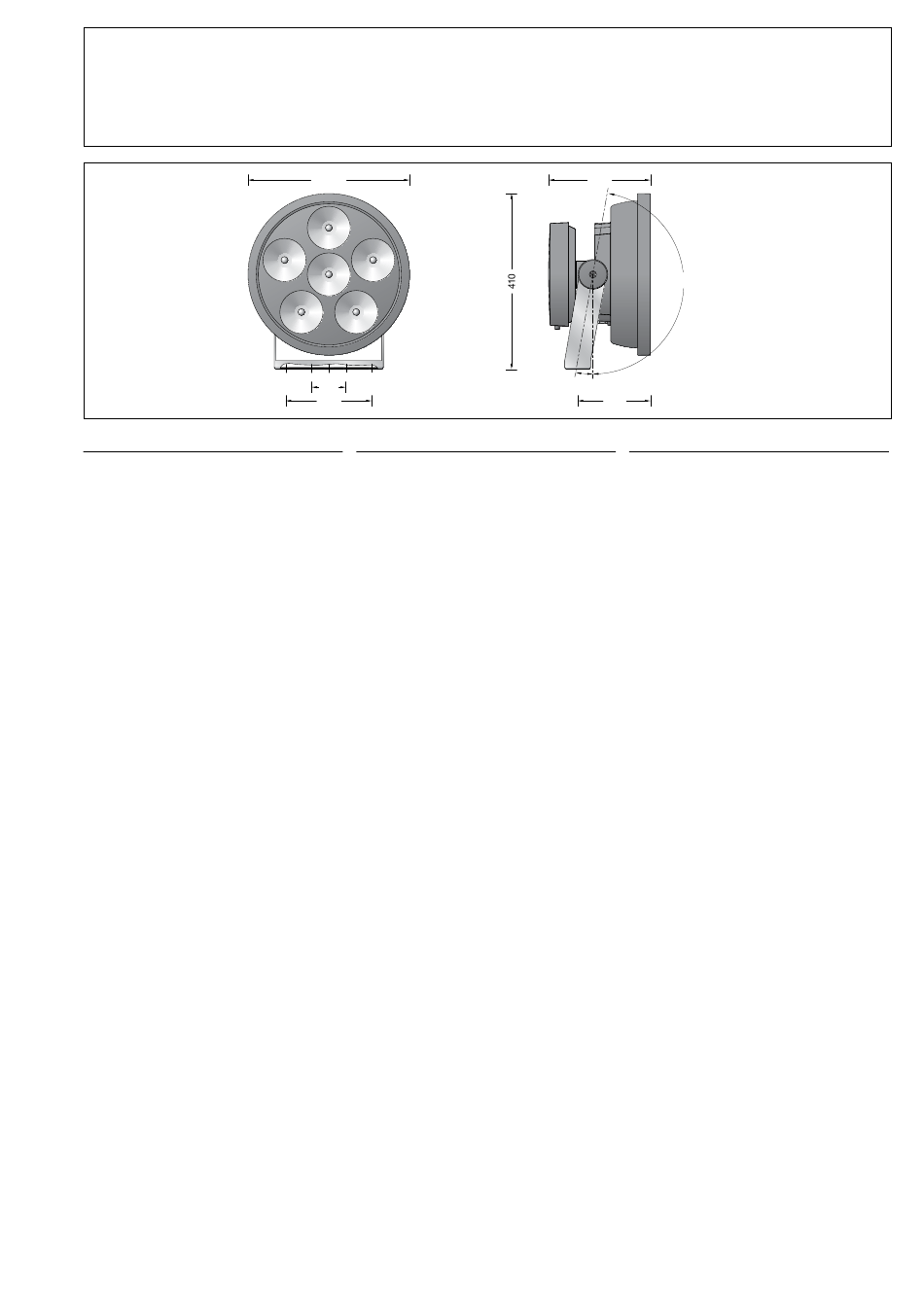

Ø 375 Ø 375
80 80
200 200
Instructions for use
Application
LED high-performance floodlight
with wide beam light distribution for additive
colour mixing RGB W.
The floodlight can be controlled by DALI colour
light control (DT 8, RGBWAF, xy).
We recommend our BEGA Control system for
this purpose.
Product description
Floodlight made of aluminium alloy,
aluminium and stainless steel
Clear safety glass
Silicone gasket
Reflector surface made of pure aluminium
Swivel range -10°/+170°
Mounting bracket made of stainless steel
Steel grade no. 1.4301 with
1 central drilling ø 22 mm and
2 fixing holes ø 9 mm · 80 mm spacing
2 fixing holes ø 11.5 mm · 200 mm spacing
1 screw cable gland for mains supply cable
from ø 7,5-15 mm
Integrated changeover switch for the limitation
of the luminous flux to 70 % · 50 % · 30 %
LED power supply unit
220-240 V x 0/50-60 Hz
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 67
Dust-tight and protection against temporary
immersion
Impact strength IK10
Protection against mechanical
impacts < 20 joule
c – Conformity mark
Wind catching area: 0.12 m²
Weight: 11.6 kg
Light technique
Symmetrical wide beam light distribution
Half beam angle 47°
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
235 235
170° 170°
10° 10°
170 170
Fiche d'utilisation
Utilisation
Projecteur ultra puissant à LED
à répartition lumineuse diffuse pour mixage de
couleurs RGB W.
Le projecteur peut être commandé via un
système de contrôle de couleurs DALI
(DT 8, RGBWAF, xy).
Nous recommandons d'utiliser le système
BEGA Control.
Description du produit
Projecteur fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité clair
Joint silicone
Finition du réflecteur aluminium extra-pur
Inclinaison -10°/+170°
Etrier de fixation en acier inoxydable
Matériau no. 1.4301 avec
1 trou central ø 22 mm et
2 trous de fixation ø 9 mm · Entraxe 80 mm
2 trous de fixation ø 11,5 mm
Entraxe 200 mm
1 presse-étoupe pour câble de raccordement
de ø 7,5-15 mm
Commutateur intégré pour la limitation de flux
lumineux à 70 % · 50 % · 30 %
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
Gradable DALI
Une isolation d'origine existe entre le secteur et
les câbles de commande
Classe de protection I
Degré de protection IP 67
Etanche à la poussière et protégé contre
l'immersion momentanée
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
c – Sigle de conformité
Prise au vent: 0,12 m²
Poids: 11,6 kg
Technique d'éclairage
Répartition lumineuse symétrique-diffuse
Angle de diffusion à demi-intensité 47°
