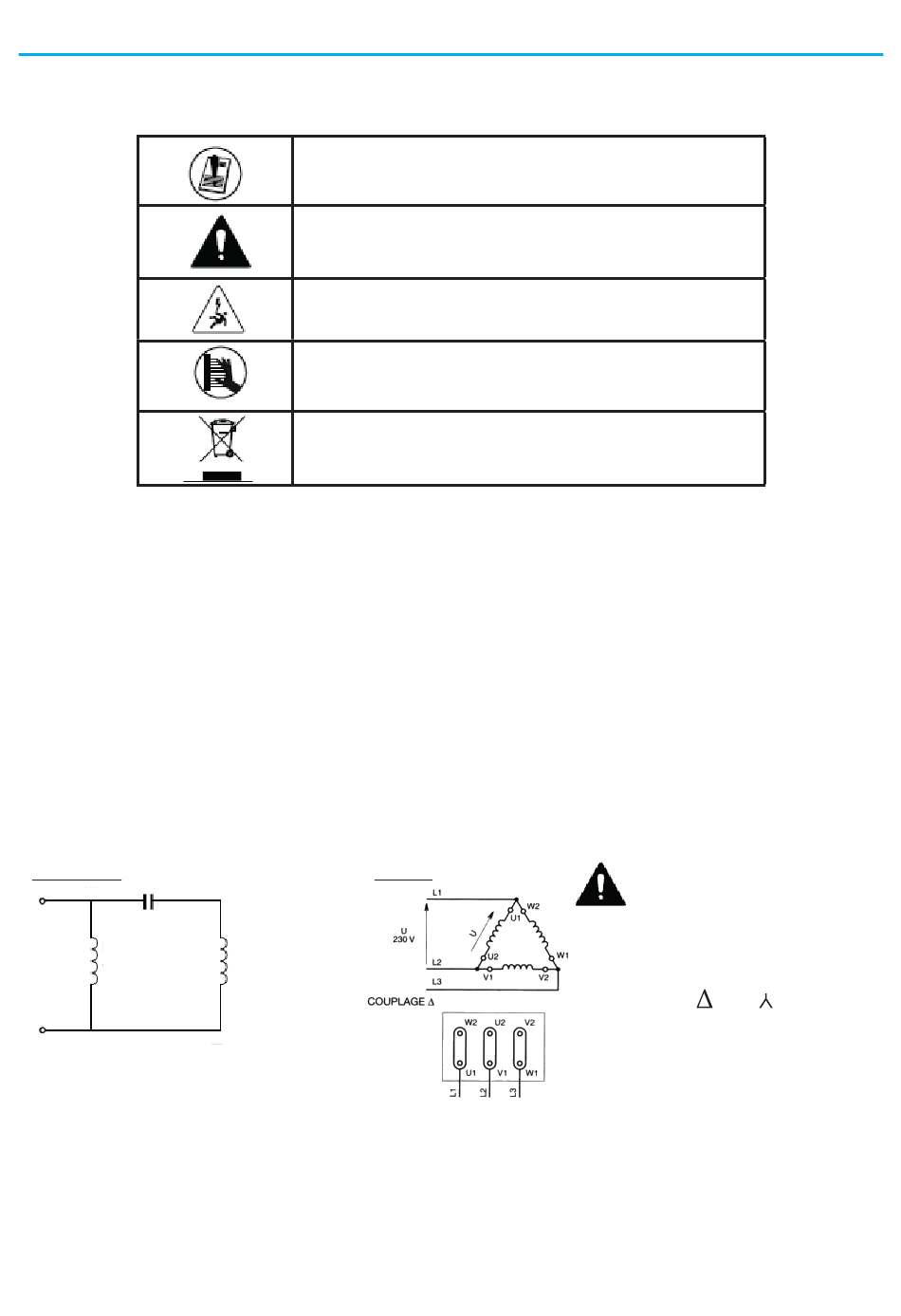

1. S
ymbolES DE SÉCURITÉ
1.1.
Consignes de sécurité
IMPORTANTES CONSIGNES DE SÉCURITÉ
Pour tirer le meilleur parti de ce dispositif économe en énergie et afin d'éviter le risque
potentiel d'incendie, de chocs électriques, de blessures graves à des personnes ou
de dommages aux biens, merci de lire ce manuel utilisateur attentivement avant
l'installation et conservez-le pour référence ultérieure.
Cet appareil est utilisable uniquement avec des pompes de piscine avec moteur à
condensateur permanent et un moteur triphasé 230/400V. Les schémas ci-dessous
montrent des moteurs de pompe de piscine type mono vitesse et tri 230.
en mono :
U2
Bobinage
-230V
principal
U1
Lisez et conservez le manuel dans un endroit sûr
Mise en garde
Attention : Risque de choc électrique
Ne pas toucher le ventilateur
Déchets électroniques : déposer au centre de recyclage
Z2
Bobinage
auxiliaire
Z2
en tri :
Dans le cas de l'utilisation d'un Varipool adapté
aux pompées triphasées, le variateur sera
alimenté en 230V monophasé et la pompe
doit être couplée en 230V soit en triangle pour
un moteur : 230V
/400V
3
