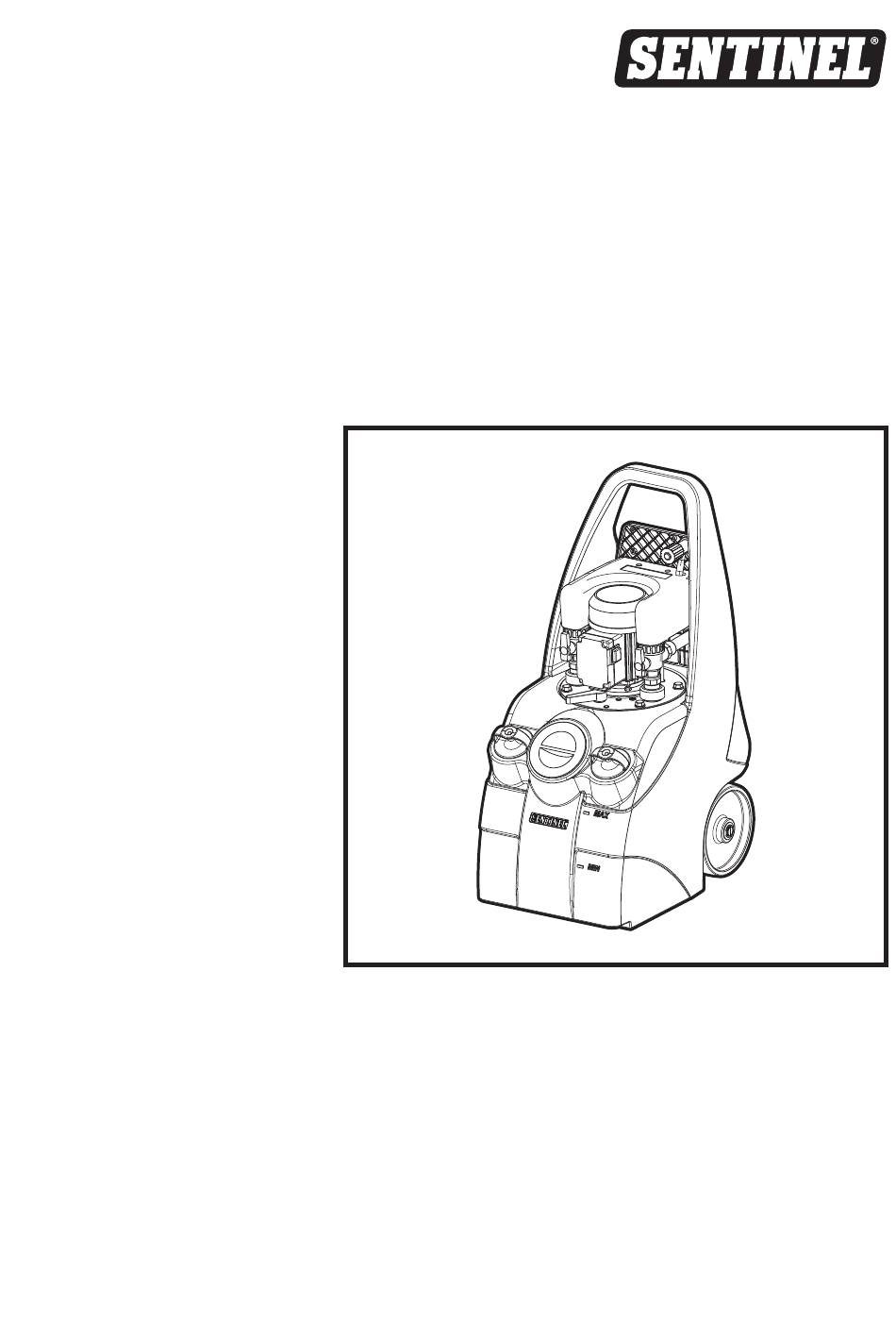

- Page 1 JetFlush Rapid+ Manuel d’utilisation Pompe à désembouer et détartrer Version 2 – Juillet 2023 Page 1...
- Page 2 Page 2 JetFlush Rapid+ Manuel d’utilisation V2 07/23...
- Page 3 Système de chauffage thermostatique (en option) Procédure de désembouage du circuit de chauffage Procédure de détartrage de chaudière et d’échangeur Procédure de désembouage avec Sentinel X400 ou Sentinel X800 Inhibition et protection contre la corrosion Guide pratique pour le nettoyage/désembouage avec Jetflush Rapid+ Dépannage, entretien et réparation...
- Page 4 Veuillez le lire attentivement en entier avant utilisation. Ce manuel contient des informations importantes pour le bon fonctionnement et la bonne utilisation de cet équipement. Sentinel se réserve le droit d’apporter des modifications sans préavis ni remplacement. INSPECTION PRÉALABLE Lors de la réception de la pompe, sortez-la de son carton et vérifiez qu’elle est en parfait état de fonctionnnement.
- Page 5 • Les opérations d’entretien doivent être confiées au service d’assistance technique autorisé. • Utiliser uniquement des pièces de rechange Sentinel d’origine. • Ne pas apporter à la pompe de modification n’ayant pas été autorisée par le service technique de Sentinel (demander une autorisation écrite).
- Page 6 Afin d’éliminer toutes les impuretés et les saletés, le circuit de chauffage doit être complètement vidangé et rincé l’échangeur détartré à l’aide de la pompe à désembouer Sentinel et des produits chimiques Sentinel appropriés. Tous ces produits sont fabriqués avec des matériaux de haute qualité...
- Page 7 Réglementation - Marquage CE RÉGLEMENTATION - MARQUAGE CE Déclaration de conformité La pompe et les accessoires sont conformes aux directives, normes et réglementations européennes suivantes : Directive relative aux déchets des matériels électriques et électroniques (RoHS et WEEE) : • 2011/65/UE en date du 21/07/2011 (RoHS) •...

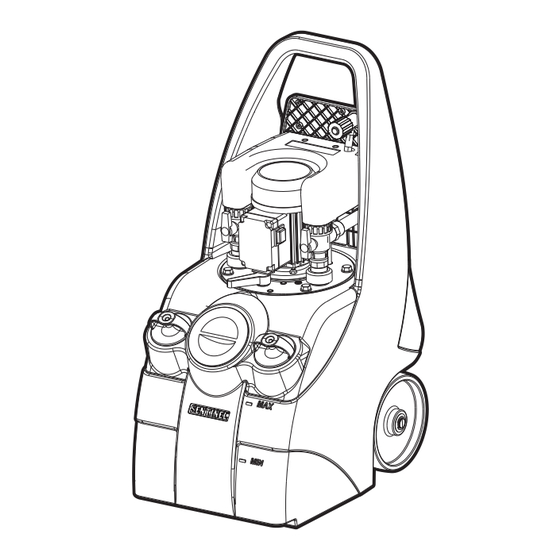

- Page 8 Avec sa conception exclusive, la pompe à désembouer Sentinel intègre un réservoir et est facilement transportable grâce à sa poignée et ses roues pour une manutention aisée.
- Page 9 Caractéristiques techniques CARACTÉRISTIQUES TECHNIQUES JetFlush Rapid+ Matériau du réservoir PEBDL Capacité du réservoir 41 l Dimensions - pompe seule 91x39x58 cm Taille de l’emballage 100x40x60 cm Poids - pompe seule (sans tuyaux) 22 kg Indice de protection IPX4 Alimentation électrique 230 V / 50 Hz Pression Avec recirculation 1,15 bar Avec vannes fermées 1,8 bar...
- Page 10 Aimant de désembouage (en option) AIMANT DE DÉSEMBOUAGE (EN OPTION) L’aimant de désembouage est un accessoire pour la pompe à désembouer. Fabriqué en acier inoxydable, il se loge dans le réservoir de la pompe. Grâce au champ magnétique généré par l’aimant permanent, l’équipement attire et capture les particules magnétiques présentes dans la solution de désembouage.
- Page 11 Système de chauffage thermostatique (en option) SYSTÈME DE CHAUFFAGE THERMOSTATIQUE (EN OPTION) Le système de chauffage est un accessoire pour la pompe à désembouer. Le panneau de commande gère l’alimentation de la résistance chauffante en fonction de la température réglée sur l’écran. L’appareil est équipé...
- Page 12 Procédure de désembouage de circuit de chauffage PROCÉDURE DE DÉSEMBOUAGE DE CIRCUIT DE CHAUFFAGE Circuit de chauffage haute température Circuit de chauffage basse température Page 12 JetFlush Rapid+ Manuel d’utilisation V2 07/23...
- Page 13 Procédure de désembouage de circuit de chauffage PROCÉDURE DE DÉSEMBOUAGE DE CIRCUIT DE CHAUFFAGE Pour effectuer le rinçage initial à l’eau, suivre les étapes suivantes : 1. Visser une extrémité des tuyaux de départ et de retour au circuit de chauffage à rincer. 2.
- Page 14 PROCÉDURE DE DÉTARTRAGE DE CHAUDIÈRE ET D’ÉCHANGEUR Pour détartrer les chaudières et les échangeurs : 1. Remplir le réservoir d’eau et utiliser Sentinel CalSanit au dosage dosage recommandé, en veillant à ce que le niveau de liquide dans le réservoir soit compris entre les valeurs MIN (minimum) et MAX (maximum) indiquées sur...
- Page 15 Procédure de détartrage de chaudière et d’échangeur PROCÉDURE DE DÉTARTRAGE DE CHAUDIÈRE ET D’ÉCHANGEUR Pour détartrer les chaudières et les échangeurs : Figure 1 - Circulation Détartrage de chaudières/échangeurs Figure 2 - Vidange à droite Figure 3 - Vidange à gauche Page 15 JetFlush Rapid+ Manuel d’utilisation V2 07/23...
- Page 16 Procédure de désembouage avec Sentinel X400 ou Sentinel X800 PROCÉDURE DE DÉSEMBOUAGE AVEC LES DÉSEMBOUENTS / NETTOYANTS SENTINEL 1. Allumer la pompe à désembouer 6. Inverser le flux régulièrement. JetFlush Rapid+. 7. Basculer totalement la circulation 2. Alors que l’eau circule de vers les radiateurs ou boucles la pompe à...
- Page 17 Procédure de désembouage avec Sentinel X400 ou Sentinel X800 10. Ouvrir les vannes du radiateur 15. Continuer la vidange de chaque suivant et répéter la procédure. partie de l’installation (dans l’ordre inverse du nettoyage) jusqu’à 11. Répéter la même procédure finaliser la procédure de vidange...
- Page 18 Avant de reconnecter le vase d’expansion, il convient de le nettoyer avec soin afin d’éliminer toute trace de boue et d’eau sale, et de le désinfecter si nécessaire. Pour ajouter l’Inhibiteur Sentinel X100 avec la pompe à désembouer JetFlush Rapid, procéder comme suit : 1.
- Page 19 Guide pratique pour le nettoyage/désembouage avec Jetflush Rapid+ GUIDE PRATIQUE POUR LE NETTOYAGE/DÉSEMBOUAGE AVEC UNE POMPE JETFLUSH RAPID+ Page 19 JetFlush Rapid+ Manuel d’utilisation V2 07/23...
- Page 20 Dépannage, entretien et réparation INTRODUCTION Le débit et la pression de la pompe JetFlush Rapid+ ont été testés après le montage afin de garantir une haute performance de la pompe. Cependant, dans le temps et selon son utilisation, certaines pièces peuvent s’endommager, s’user ou être partiellement bloquées par des matières non solubles.
- Page 21 Dépannage, entretien et réparation Test n°2 : test de débit Ce dont vous avez besoin : Un récipient de 5 litres vide et propre. 1. Répéter les étapes 1 à 7 du test de pression. 2. Tenir le tuyau de vidange de façon à ce que l’eau s’écoule dans le récipient vide.
- Page 22 Dépannage, entretien et réparation RÉSOLUTION DE PROBLÈMES Utiliser le logigramme ci-dessous pour identifier tout problème potentiel puis, si nécessaire, réaliser un simple test de circulation pour définir si la pompe JetFlush Rapid fonctionne. Si la circulation et la vidange au niveau de la pompe se font avec un bon débit alors le problème provient surement de l’installation de chauffage.
- Page 23 Dépannage, entretien et réparation Vue éclatée 45340252 BOUCHON C_JOINT D’ÉTANCHIÉTÉ_ RÉSERVOIR_LL40 45330067 MOTEUR 0,75 ch 230/50 45427454 VANNE ARRIVÉE D’EAU 3/4” PLASTIQUE 45540021 BOUCHON CACHE AIMANT LL45 60006157 PLAQUE RACCORDEMENT - JETFLUSH RAPID+ 45255070 ROUE DU ROTOR MOULÉE SOUS PRESSION 45430015 ROUES 45483022 CAPOT DE PROTECTION 45540025...
- Page 24 Conformément à la directive 1999/44/CE en vigueur dans les pays de l’Union européenne, les droits octroyés par la garantie ne s’appliquent qu’à l’acheteur. La garantie fournie par Sentinel respecte ces droits de manière impartiale. Sentinel garantit les équipements contre tout défaut de conformité...
- Page 25 Instructions de mise au rebut INSTRUCTIONS DE MISE AU REBUT Conformément à la directive DEEE 2002/96/CE relative aux déchets d’équipements électriques et électroniques, la pompe, lorsqu’elle ne sera plus utilisée, devra être mise au rebut dans un centre de collecte RAEE-DEEE agréé pour l’élimination des déchets d’équipements électriques et électroniques.
- Page 26 Page 26 JetFlush Rapid+ Manuel d’utilisation V2 07/23...
- Page 27 Page 27 JetFlush Rapid+ Manuel d’utilisation V2 07/23...
- Page 28 SERVICE CLIENTS Pour tout conseil technique ou toute information complémentaire sur la pompe à désembouer Sentinel JetFlush Rapid + ou tout autre produit de notre gamme, merci de contacter le service client : Sentinel Performance Solutions Ltd. Cité Descartes 16 rue Albert Einstein 77420 Champs sur Marne Tél : +33 (0) 1 64 15 22 40 www.sentinelprotects.com JetFlush Rapid+ Manuel d’utilisation V2 07/23...
