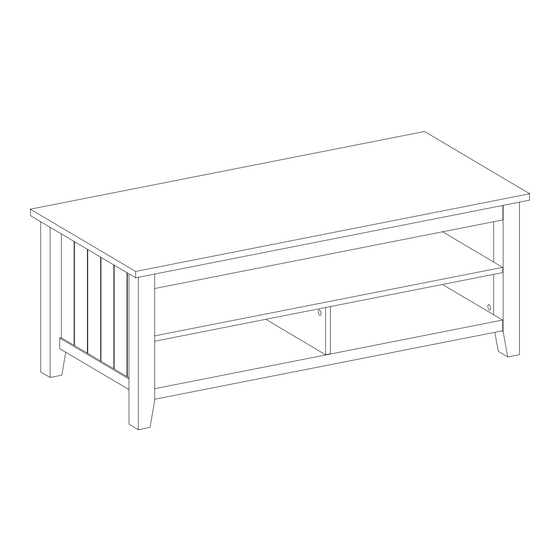

- Page 1 GRO48CT GRO48CT Ítem N.°: Artikel# : GRO48CT GRO48CT Revised 06/04/2022 (R) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
- Page 2 A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
- Page 3 Un tournevis cruciforme est requis pour le montage de ce produit. Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
- Page 4 No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
- Page 5 Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
- Page 6 Lista de piezas © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
- Page 7 Perno de leva Nockenschraube Ø15x11mm Cam lock Serrure à came Cerradura de leva Zylindermutter Ø30mm Sticker Autocollant Pegatina Aufkleber Ø6x50mm Screw Tornillo Schraube Hex key Clé hexagonale Llave hexagonal Inbusschlüssel © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
- Page 8 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
- Page 9 Stecken Sie den Holzdübel (A) an das Teil (2) ein, dann befestigen Sie die Nockenschraube (B) an das Teil (1) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
- Page 10 Stecken Sie den Holzdübel (A) in die Teile (3,8) ein, befestigen Sie dann die Nockenschraube (B) an das Teil (3) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.10...
- Page 11 Inserte la clavija de madera (A) en las partes (4,5) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in die Teile (4,5) gemäß der Abbildung ein. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.11...
- Page 12 Stecken Sie den Holzdübel (A) in die Teile (6,7) ein, dann befestigen Sie die Nockenschraube (B) in die Teile (6,7) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.12...
- Page 13 Philips según el diagrama. (DE) Befestigen Sie die Teile (6,7) an das Teil (5) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.13...
- Page 14 Use el cierre de leva (C) para fijar la parte (8) en la parte (3) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie das Teil (8) an das Teil (3) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.14...
- Page 15 Use el tornillo (E) para fijar la parte (2) en la parte (9) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie das Teil (2) an das Teil (9) mit der Schraube (E) durch den Inbusschlüssel (F) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.15...
- Page 16 Use el tornillo (E) para fijar la parte (2) a la parte (8) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie das Teil (2) an das Teil (8) mit der Schraube (E) durch den Inbusschlüssel (F) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.16...
- Page 17 Use el cierre de leva (C) para fijar las partes (6,7) en las partes (2,3) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie die Teile (6,7) in die Teile (2,3) mit der Zylindermutter (C) durch den Inbusschlüssel (F) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.17...
- Page 18 Philips según el diagrama. (DE) Befestigen Sie das Teil (4) in die Teile (6,7) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.18...
- Page 19 Use el cierre de leva (C) para fijar las partes (6,7) en las partes (2,3,4) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie die Teile (6,7) in die Teile (2,3,4) mit der Zylindermutter (C) durch den Inbusschlüssel (F) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.19...
- Page 20 Philips según el diagrama. (DE) Befestigen Sie das Teil (1) in die Teile (4,5) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.20...
- Page 21 Placez l'autocollant (D) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (D) que cubre los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.21...
- Page 22 Step 14 Final Assembly © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.22...
