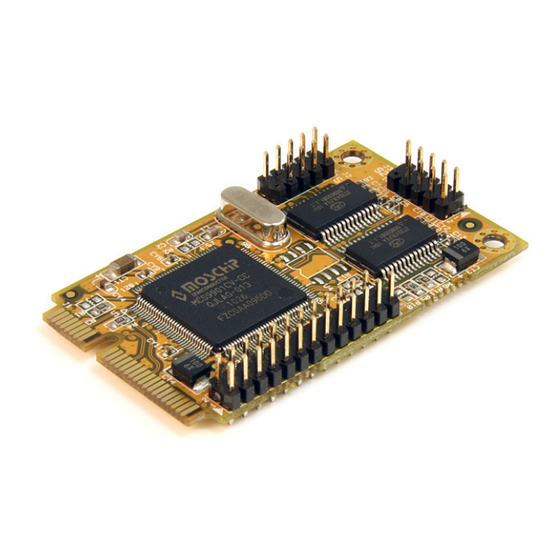

Carte Série Mini PCI Express RS232 4 Ports
Carte Combo Série/Parallèle Mini PCI Express 2S 1P
MPEX4S552
MPEX2S1P552
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
Pour les informations les plus récentes, veuillez visiter www.startech.com
Révision du Manuel: 05/23/2012
*Le produit actuel peut varier de la photos
Publicité
Manuels Connexes pour StarTech MPEX4S552
Sommaire des Matières pour StarTech MPEX4S552
- Page 1 FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com Pour les informations les plus récentes, veuillez visiter www.startech.com Révision du Manuel: 05/23/2012...
- Page 2 Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la...
- Page 3 Table des Matières Introduction ....................1 Contenu de l’Emballage ......................... 1 Configuration Requise..........................1 Installation ....................2 Installation du Matériel ........................... 2 Installation du Pilote ..........................3 Vérification de l’Installation ........................4 Brochage....................5 Spécifications ..................6 Support Technique.................7 Informations sur la Garantie ..............7 Manuel d’Instruction...
- Page 4 Contenu de l’Emballage • 1 x Carte Mini PCI Express • 4 x Câble en Nappe DB9 vers IDC (MPEX4S552 seulement) • 2 x Câble en Nappe DB9 vers IDC (MPEX2S1P552 seulement) • 1 x Câble en Nappe DB25 vers IDC (MPEX2S1P552 seulement) •...
- Page 5 ATTENTION ! Le matériel informatique peut être gravement endommagé par l’électricité statique. Assurez-vous que vous êtes correctement relié à la terre avant d’ouvrir votre boîtier d’ordinateur. StarTech.com vous recommande de porter un bracelet antistatique lors de l’installation de toute composante informatique. Si un bracelet antistatique est indisponible, déchargez-vous de toute l’accumulation...
- Page 6 3. Fixez les câbles en nappe aux connecteurs IDC de la Mini Card. Faites correspondre la Broche 1 (Pin1) de la Mini Card (indiqué par une flèche) avec la Broche 1 (Pin1) du câble en nappe (câble rouge). MPEX4S552 MPEX2S1P552 4. Montez les connecteurs Sub-D aux emplacements désirés tels que sur le châssis de l’ordinateur ou le panneau externe, etc.
- Page 7 Windows Vista/7 1. Lorsque la fenêtre Nouveau matériel détecté apparaît sur l’écran, cliquez sur “Localiser et installer le logiciel pilote (recommandé)”. Si vous êtes invité à rechercher en ligne, sélectionnez l’option “Ne pas rechercher en ligne”. 2. Lorsque vous êtes invité à insérer le disque, insérez le CD de pilotes livré...
- Page 8 Brochage Broche Signal Broche Broche Signal Signal STB- AFD- ERR- INIT- SLIN- ACK- BUSY SLCT Manuel d’Instruction...
- Page 9 Spécifications MPEX4S552 MPEX2S1P552 Série : 2 Nombre de Ports Série : 4 Parallèle : 1 Interface Hôte PCI Express révision 1.1 Facteur de Forme Mini Card Pleine Taille MosChip Chipset ID MosChip MCS9904CV-AA MCS9901CV-CC 2 x DB9 mâle Connecteurs Externes 4 x DB9 mâle...
- Page 10 Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié...
- Page 11 StarTech.com et d’accéder à des ressources exclusives et gain de temps des outils. StarTech.com est un fabricant de pièces de connectivité et de technologie certifié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taïwan, desservant un marché mondial.
