INSTRUCTIONS DE MONTAGE (suite)
Une mauvaise fixation du couvercle sur la cuve peut entraîner de graves
blessures, des dégâts matériels ou la mort.

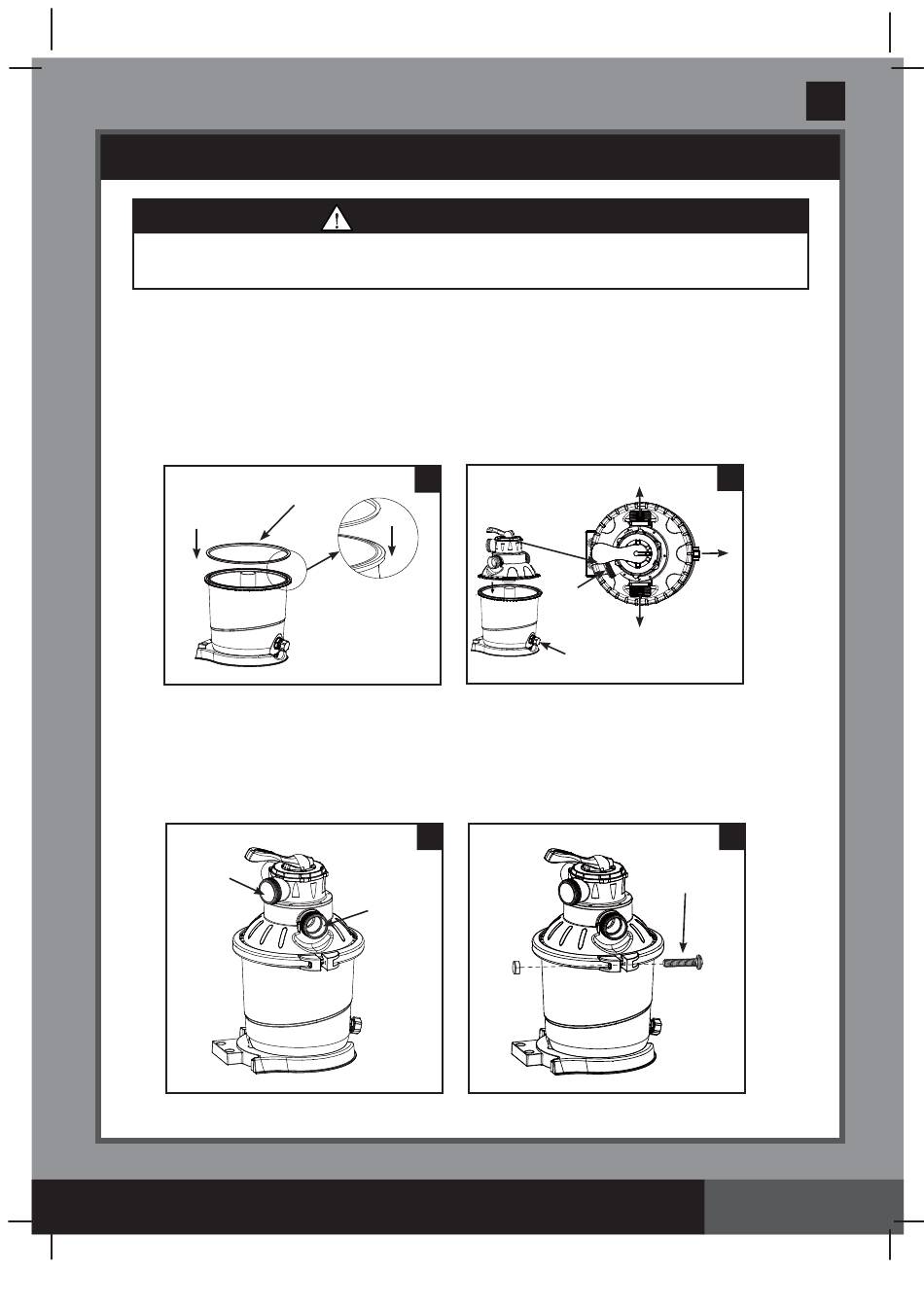

Installation de la vanne 6 voies :
1. Assurez-vous que le joint de la cuve (5) soit bien en place (voir dessin 16).
REMARQUE : Assurez-vous qu'il ne reste pas de sable ou autres débris sur le joint.
2. Placez lentement le couvercle de la vanne 6 voies et assurez-vous que le collecteur central
s'emboîte parfaitement dans le couvercle de la vanne 6 voies (voir dessin 17).
Assurez-vous que le joint torique de la cuve soit bien placé entre la rainure supérieure de la
cuve et la rainure du couvercle de la vanne 6 voies. IMPORTANT : Assurez-vous que le joint
de la vanne 6 voies soit aligné avec la rainure sur le bord de la cuve.
5
IMPORTANT : Il y a trois ports de connexion prévus pour les tuyaux sur la vanne 6
voies, assurez vous que le port de refoulement (de la cuve à la piscine) soit face à la
piscine (voir dessin 18).
3. Oter le boulon et installez le cerclage autour de la cuve et de la vanne 6 voies, puis replacez
le boulon et utilisez un tournevis électrique (non-inclus) pour serrer (voir dessins 18 & 19).
ASPIRATION
CONSERVEZ CES INSTRUCTIONS
(341IO) MODEL SF90220-1 SAND FILTER PUMP FRENCH 7.5" X 10.3" PANTONE 295U 06/20/2018
ATTENTION
16
18
REFOULEMENT
VIDANGEVIDANGE
BOUCHON
BONDE DE
ASPIRATION
VIDANGE
REFOULEMENT
BOUCHON DE LA
BONDE DE VIDANGE
17
Français
341A
17
DE LA
19
