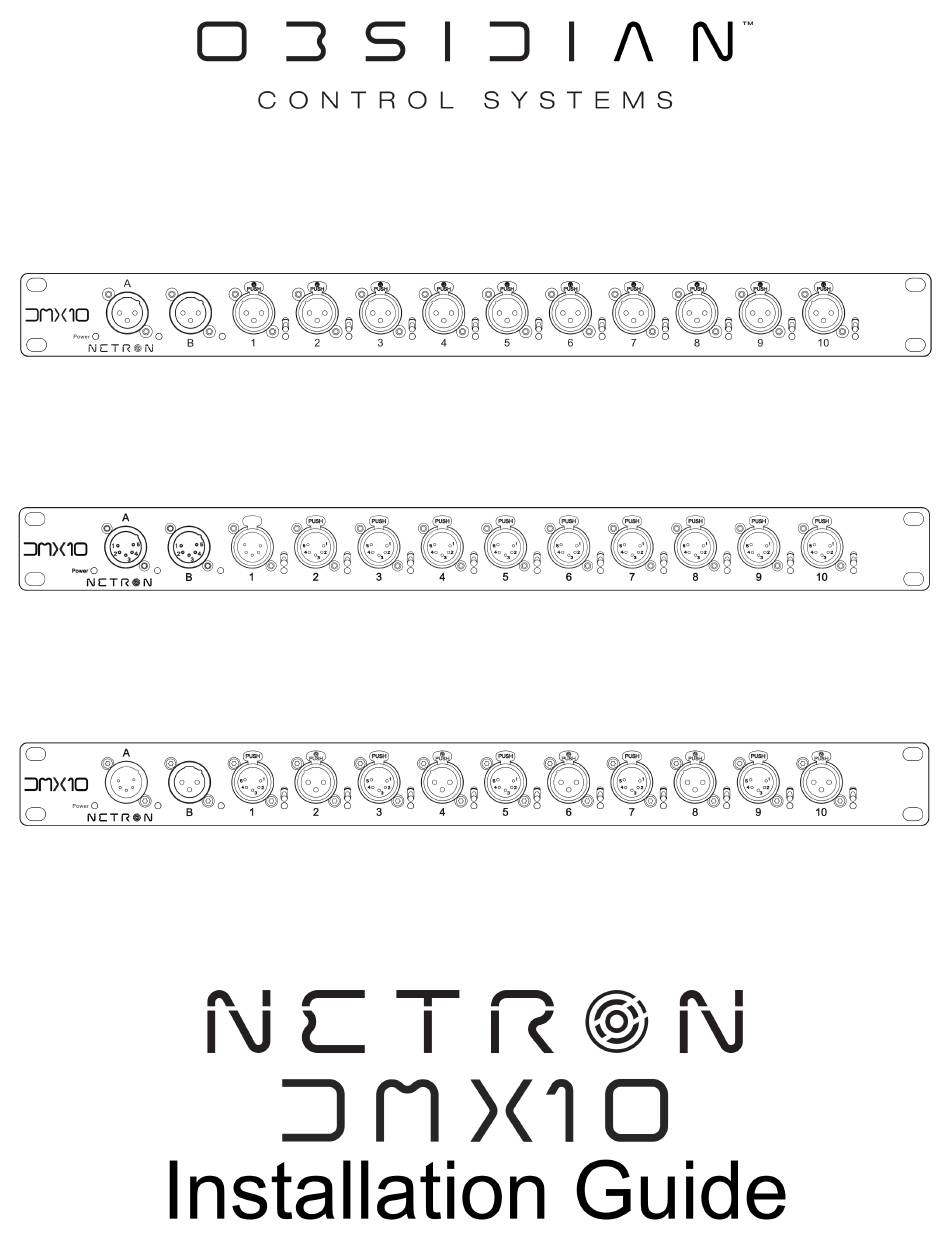

Sommaire des Matières pour OBSIDIAN CONTROL SYSTEMS NETRON DMX10-5
- Page 2 ©2023 OBSIDIAN CONTROL SYSTEMS all rights reserved. Information, specifications, diagrams, images, and instructions herein are subject to change without notice. Obsidian Control Systems logo and identifying product names and numbers herein are trademarks of ADJ PRODUCTS LLC. Copyright protection claimed includes all forms and matters of copyrightable materials and information now allowed by statutory or judicial law or hereinafter granted.
- Page 3 C O N T E N T S GENERAL INFORMATION LIMITED WARRANTY SAFETY GUIDELINES OVERVIEW INSTALLATION CONNECTIONS OPERATION MAINTENANCE SPECIFICATIONS DIMENSIONS FCC STATEMENT...
- Page 4 G E N E R A L I N F O R M AT I O N FOR PROFESSIONAL USE ONLY INTRODUCTION Please read and understand the instructions in this manual carefully and thoroughly before attempting to operate this device. These instructions contain important safety and use information. UNPACKING Every device has been thoroughly tested and has been shipped in perfect operating condition.
- Page 5 (including negligence), misrepresentation, strict liability, breach of warranty of Elation or Obsidian Control Systems or any supplier, and even if Elation or Obsidian Control Systems or any supplier has been advised of the possibility of such damages.
- Page 6 This device is a sophisticated piece of electronic equipment. To guarantee a smooth operation, it is important to follow all instructions and guidelines in this manual. OBSIDIAN CONTROL SYSTEMS is not responsible for injury and/or damages resulting from the misuse of this device due to the disregard of the information printed in this manual.
- Page 7 O V E R V I E W The NETRON DMX10 is made from a rugged metal chassis featuring impact resistant paint and a lightweight yet solid construction. The DMX10 is ideally suited for installations and touring applications that do not require RDM communication and is available in XLR configurations. KEY FEATURES: DMX10 The DMX10 is a rackmount 10-port DMX Splitter with dual inputs and freely assignable XLR DMX outputs.
- Page 8 I N S TA L L AT I O N I N S T R U C T I O N S DISCONNECT POWER BEFORE PERFORMING ANY MAINTENANCE! ELECTRICAL CONNECTIONS A qualified electrician should be used for all electrical connections and/or installations. USE CAUTION WHEN POWER LINKING OTHER MODEL DEVICES AS THE POWER CONSUMPTION OF OTHER MODEL DEVICES MAY EXCEED THE MAXIMUM POWER OUTPUT OF THIS DEVICE.
- Page 9 C O N N E C T I O N S AC CONNECTIONS The Obsidian Control Systems NETRON DMX10 is rated 100-240V. Do not connect it to power outside this range. Damage resulting from incorrect connection is not covered under warranty.
- Page 10 C O N N E C T I O N S FRONT DMX CONNECTIONS: DMX10-53 (1) 5Pin DMX Input (1) 3Pin DMX Input (5) 5Pin Opto-Isolated DMX Outputs (5) 3Pin Opto-Isolated DMX Outputs 5x DMX Output connections (#s 1, 3, 5, 7, & 9) are 5pin female XLR; the pin-out on all sockets is pin 1 to shield, pin 2 to cold (-), and pin 3 to hot (+).
- Page 11 O P E R AT I O N The concept of the DMX Splitter is to route the A or B DMX Input to any of the 10 output ports. This allows flexible configuration of the splitter as needed. It is also possible to ignore one input, and assign all output ports to the same routing.
- Page 12 O P E R AT I O N : D M X 1 0 - 5 3 The concept of the DMX Splitter is to route the A or B DMX Input to any of the 10 output ports. This allows flexible configuration of the splitter as needed.
- Page 13 M A I N T E N A N C E The Obsidian Control Systems NETRON DMX10-5, DMX10-3, and DMX are designed as rugged, roadworthy devices. The only required service is occasional cleaning. For other service-related concerns, please contact your Obsidian Control Systems dealer, or visit www.obsidiancontrol.com.
- Page 14 S P E C I F I C AT I O N S DMX10-3P: DMX10-5P: Connections Connections Front Front (2) 3pin DMX Input (A & B) (2) 5pin DMX Input (A & B) (10) 3pin Opto-Isolated DMX Outputs (10) 5pin Opto-Isolated DMX Outputs (Toggle between A &...
- Page 15 D I M E N S I O N S DMX10-5 18.3in. [465.0mm] 19.0in. [482.0mm] DMX10-3 18.3in. [465.0mm] 19.0in. [482.0mm] DMX10-53 18.3in. [465.0mm] 19.0in. [482.0mm] 17.4in. [442.0mm] 0.4in. [10.6mm]...
- Page 16 F C C S TAT E M E N T FCC Class A Warning: Please note that changes or modifications of this product that are not expressly approved by the party responsible for compliance could void the user’s authority to operate this equipment. NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules.
- Page 19 Le logo Obsidian Control Systems et les noms et numéros d’identification des produits dans le présent document sont des marques commerciales d’ADJ PRODUCTS LLC. La protection du droit d’auteur revendiquée comprend toutes les formes et toutes les questions de matériel...
- Page 20 C O N T E N U INFORMATIONS GÉNÉRALES GARANTIE LIMITÉE CONSIGNES DE SÉCURITÉ APERÇU INSTALLATION CONNEXIONS OPÉRATION MAINTENANCE CARACTÉRISTIQUES DIMENSIONS DÉCLARATION DE LA FCC...
- Page 21 I N F O R M AT I O N S G É N É R A L E S POUR USAGE PROFESSIONNEL SEULEMENT INTRODUCTION Veuillez lire et comprendre attentivement les instructions de ce manuel avant d’essayer d’utiliser cet appareil. Ces instructions contiennent des informations importantes sur la sécurité et l’utilisation. DÉBALLAGE Chaque appareil a été...
- Page 22 Obsidian Control Systems conclut, après inspection, qu’elle affecte la fiabilité du produit ; si le produit a été réparé ou entretenu par quelqu’un d’autre que l’usine Obsidian Control Systems, à moins qu’une autorisation écrite préalable n’ait été délivrée à l’acheteur par Obsidian Control Systems ; si le produit est endommagé...
- Page 23 Cet appareil est un équipement électronique sophistiqué. Pour garantir un bon fonctionnement, il est important de suivre toutes les instructions et directives de ce manuel. OBSIDIAN CONTROL SYSTEMS n’est pas responsable des blessures et/ou des dommages résultant d’une mauvaise utilisation de cet appareil en raison du non-respect des informations imprimées dans ce manuel.
- Page 24 A P E R Ç U Le NETRON DMX10 est fabriqué à partir d’un châssis en métal robuste doté d’une peinture résistante aux chocs et d’une construction légère mais solide. Le DMX10 est idéal pour les installations et les applications de tournée qui ne nécessitent pas de communication RDM et est disponible en configurations XLR.
- Page 25 I N S T R U C T I O N S D ’ I N S TA L L AT I O N D É B R A N C H E Z L’ A L I M E N TAT I O N A V A N T D ’...
- Page 26 CONNEXIONS CONNEXIONS CA Le Obsidian Control Systems NETRON DMX10 est évalué à 100-240V. Ne le connectez pas à une alimentation électrique en dehors de cette plage. Les dommages résultant d’une connexion incorrecte ne sont pas couverts par la garantie. Amérique du Nord : Un câble avec une prise NEMA 15-5P est fourni pour une utilisation avec le DMX10 aux États-Unis et au Canada.
- Page 27 C O N N E C T I O N S FRONT DMX CONNECTIONS: DMX10-53 (1) entrées DMX à 5 broches (1) entrées DMX à 3 broches (5) sorties DMX opto-isolées à 5 broches (5) sorties DMX opto-isolées à 3 broches Cinq connexions de sortie DMX sont des XLR femelles à...
- Page 28 F O N C T I O N N E M E N T Le concept du DMX Splitter est d’acheminer l’entrée DMX A ou B vers l’un des 10 ports de sortie. Cela permet une configuration flexible du séparateur selon les besoins. Il est également possible d’ignorer une entrée et d’affecter tous les ports de sortie au même routage.
- Page 29 F O N C T I O N N E M E N T : D M X 1 0 - 5 & D M X 1 0 - 3 Le concept du DMX Splitter est d’acheminer l’entrée DMX A ou B vers l’un des 10 ports de sortie. Cela permet une configuration flexible du séparateur selon les besoins.
- Page 30 M A I N T E N A N C E Les systèmes de contrôle Obsidian NETRON DMX10-5, DMX10-3, et DMX10 sont conçus comme des appareils robustes et en état de rouler. Le seul service requis est le nettoyage occasionnel. Pour d’autres problèmes liés au service, veuillez contacter votre revendeur Obsidian Control Systems ou...
- Page 31 C A R A C T É R I S T I Q U E S DMX10-5P: DMX10-3P: Connexions Connexions De face De face (2) Entrées DMX à 5 broches (A et B) (2) Entrées DMX à 3 broches (A et B) (10) sorties DMX opto-isolées à...
- Page 32 D I M E N S I O N S DMX10-5 18.3in. [465.0mm] 19.0in. [482.0mm] DMX10-3 18.3in. [465.0mm] 19.0in. [482.0mm] DMX10-53 18.3in. [465.0mm] 19.0in. [482.0mm] 17.4in. [442.0mm] 0.4in. [10.6mm]...
- Page 33 D É C L A R AT I O N F C C Avertissement de classe A de la FCC : Veuillez noter que les changements ou modifications de ce produit qui ne sont pas expressément approuvés par la partie responsable de la conformité peuvent annuler l’autorité de l’utilisateur à utiliser cet équipement.
