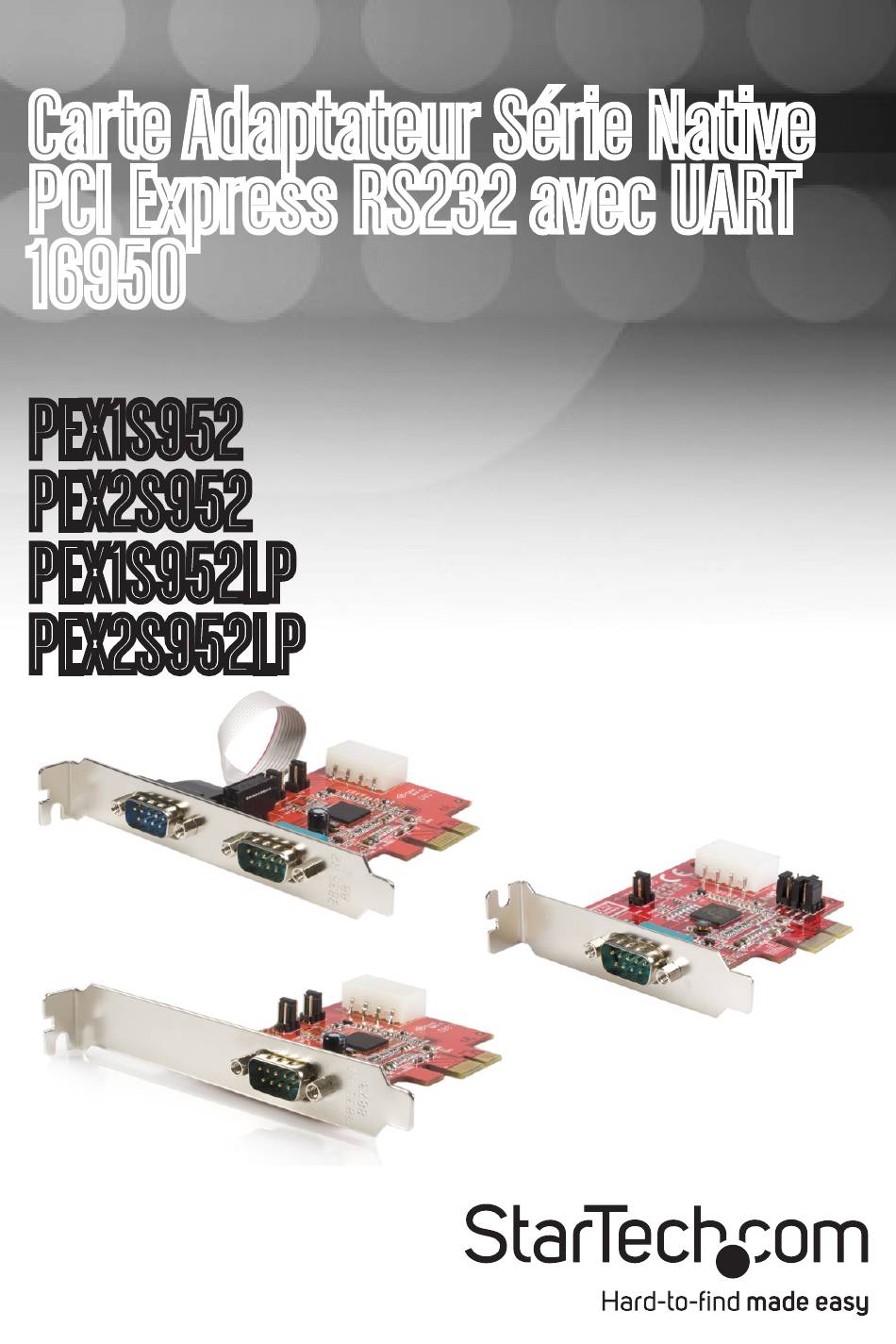

- Page 1 Carte Adaptateur Série Native PCI Express RS232 avec UART 16950 PEX1S952 PEX2S952 PEX1S952LP PEX2S952LP Révision du Manuel:03/02/2011 Pour les informations les plus récentes, veuillez visiter www.startech.com...
- Page 2 Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique...
- Page 3 Manuel d’Instruction Manuel d’Instruction Table des Matières Introduction ..................1 Caractéristiques ................1 Contenu de l’Emballage ..............1 Configuration des Cavaliers ............2 Installation du Matériel ..............3 Installation du Pilote ..............3 Installation du Pilote Windows 2000/XP ........3 Installation du Pilote Windows Vista ..........5 Spécifications ................
- Page 4 Manuel d’Instruction Introduction Merci pour avoir acheté une Carte Série UART 16C950 Native PCI Express PEX1S952/PEX2S952/ PEX1S952LP/PEX2S952LP StarTech. com. Cette carte Série double profil convertit un emplacement PCI Express en une ou deux connexions série RS-232 (DB9), tout en s’appuyant sur une conception mono puce pour des performances et une fiabilité...
- Page 5 Manuel d’Instruction Configuration des Cavaliers Cette carte est spécialement conçue pour permettre une alimentation à partir des neuf broches du connecteur pour permettre une alimentation des périphériques connectés sans utiliser d’adaptateur secteur. Cette carte permet aux utilisateurs de configurer chaque port avec 5V, 12V, ou sans alimentation.
- Page 6 Manuel d’Instruction Installation du Matériel 1. Coupez l’alimentation de votre ordinateur. 2. Débranchez le cordon d’alimentation et retirez le capot de votre ordinateur. 3. Retirez le support d’un emplacement PCI disponible. 4. Pour installer la carte, aligner soigneusement le connecteur bus de la carte avec l’emplacement PCI sélectionné...
- Page 7 Manuel d’Instruction Pour vérifier que l’installation a réussie sur Windows 2000/XP: 1. A partir du bureau principal, faites un clic droit sur “Poste de travail”, puis sélectionnez Gérer. Dans la nouvelle fenêtre Gestion de l’ordinateur, sélectionnez “Gestionnaire de périphériques” depuis le panneau gauche de la fenêtre.
- Page 8 Manuel d’Instruction Installation du Pilote Windows Vista 1. À l’invite de nouveau matériel détecté, cliquez sur “Localiser et installer le pilote logiciel (recommandé)”. 2. Lorsque vous y êtes invité, insérez le disque fourni avec votre Carte Série, puis cliquez sur “Suivant”. 3.
- Page 9 Manuel d’Instruction Pour vérifier que l’installation a réussie sur Windows Vista: 1. A partir du bureau principal, faites un clic droit sur “Poste de travail”, puis sélectionnez Gérer. Dans la nouvelle fenêtre Gestion de l’ordinateur, sélectionnez “Gestionnaire de périphériques” depuis le panneau gauche de la fenêtre.
- Page 10 Manuel d’Instruction Spécifications PEX1S952 PEX2S952 PEX1S952LP PEX2S952LP Type de Bus PCI Express rev 1.1 (3.3V) Ports Externes 1 x DB9 2 x DB9 Connecteurs 1 x LP4 molex Internes Chipset Oxford OXPCIe952 UART 16C950 Mode 5V / 12V / RI (pas d’alimentation) d’Alimentation* Taux maximal de transfert de...
- Page 11 Manuel d’Instruction Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech. com/support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements.
- Page 12 StarTech.com a développé depuis 1985 des solutions faciles, fournissant des solutions de haute qualité à une diversité de clients TI et A/V qui englobe de nombreux canaux, y compris le gouvernement, l’éducation et les installations industrielles pour n’en nommer que quelques-uns. Nous offrons un choix inégalé...
