Manuel d'Instruction
Raccordement Clavier & Souris PS/2 Cat 5
PS2UTPEXT
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
Ce raccordement PS/2 sur CAT 5 est la solution idéale pour connecter
des périphériques PS/2 en utilisant un câble CAT5 standard sur des
distances étendues de l'ordinateur hôte.
Le raccordement permet d'étendre jusqu'à 100 mètres les signaux
PS/2, le rendant parfait non seulement pour les configurations
actuelles, mais aussi idéal pour tout les reconfigurations futures.

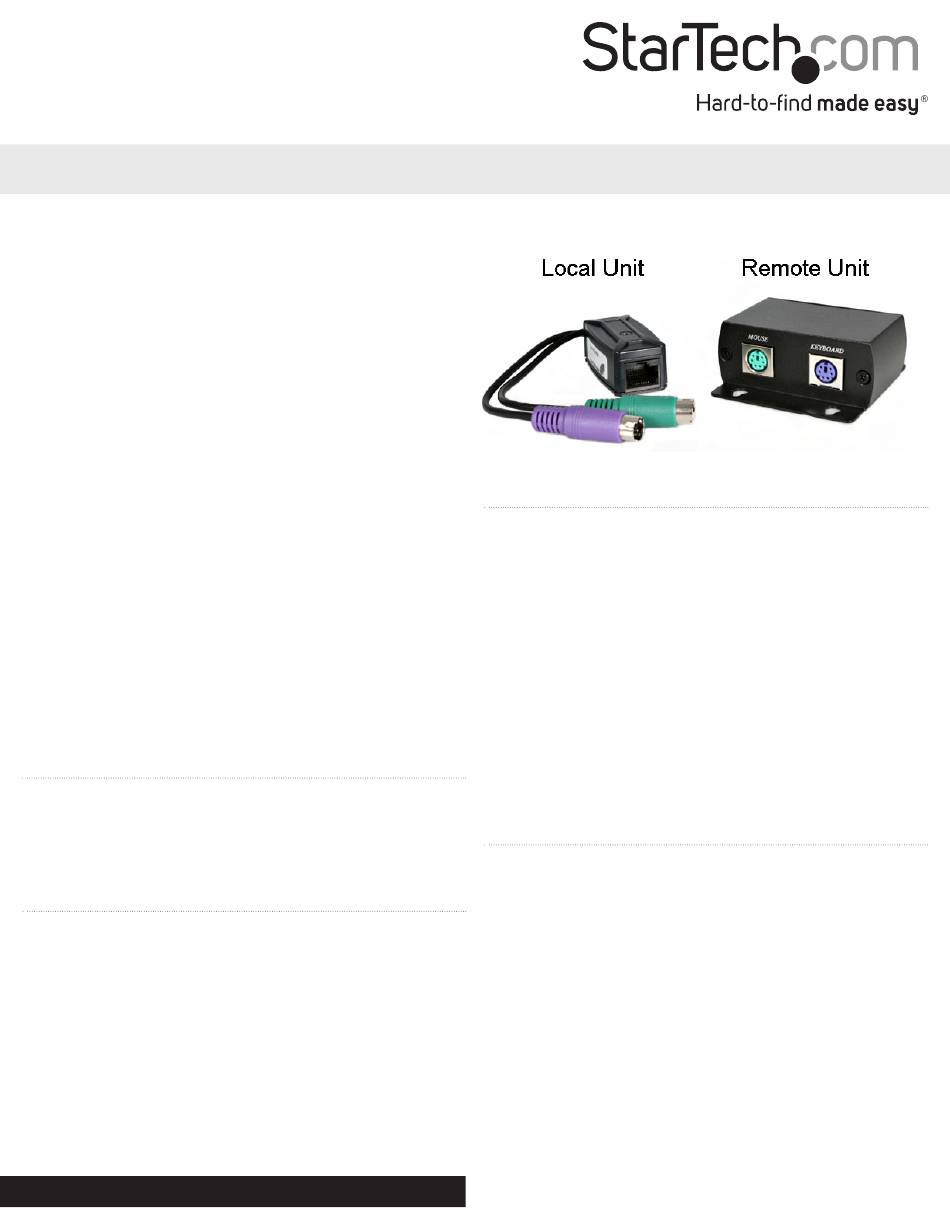

Le raccordement PS/2 est composé de deux unités d'extension.
L'unité locale est installée à proximité du PC et l'unité distante
est placée vers le clavier et la souris, jusqu'à une distance
impressionnante de 100m. Sans logiciel ni adaptateur secteur de
nécessaire, l'installation et la configuration sont rapides et sans
tracas.
Contenu de l'Emballage
• 1 x Unité Locale
• 1 x Unité à Distance
Configuration Requise
• 1 x Souris PS/2
• 1 x Clavier PS/2
• Câble UTP (utilisation allant jusqu'à 100m)
Pour les informations les plus récentes, veuillez visiter www.startech.com
Préparation du Site
Avant d'installer ce produit, vous devez préparer votre site.
1. Déterminez l'emplacement de l'ordinateur local et installez
l'ordinateur.
2. Déterminez l'emplacement des écrans distants et installez les de
manière appropriée.
3. Si vous utilisez du câblage de surface, assurez vous d'avoir assez
de câblage Ethernet non blindé de Catégorie 5 à paire torsadée
(UTP) pour relier le Dispositif Local au Dispositif Distant, et que
chaque extrémité soit terminée par un connecteur RJ-45.
OU
Si vous utilisez le câblage du site, assurez vous que le câblage
Ethernet de Catégorie 5 à paire torsadée non blindé (UTP) a été
terminé aux connexions murales de chaque emplacement et qu'il
existe un câble droit assez long pour relier le Dispositif Local au
Dispositif Distant par le biais de leurs connecteurs respectifs.
Installation
PS2UTPEXT est composé de deux éléments – l'unité locale, qui
se connecte à la souris PS/2 et au clavier, et l'unité à distance se
connectant à l'ordinateur que vous allez utiliser.
Connexion de l'unité locale PS2UTPEXT
1. Positionnez l'unité locale près de la souris et du clavier.
2. Débranchez le clavier et la souris de l'ordinateur.
3. Insérez le connecteur PS/2 mâle de la souris et du clavier dans
les emplacements PS/2 fournis par l'unité locale. Chaque port est
marqué et dispose d'un code couleur pour une installation simple.
Connexion des Unités Locale et Distante
En utilisant un câble CAT5 standard, connectez les unités locale et
distante en insérant chaque extrémité du câble (jusqu'à 100m) dans
les ports RJ45 fournis.
Connexion de l'unité distante PS2UTPEXT
En utilisant les connecteurs fournis souris et clavier PS/2 (mâle),
connectez l'unité distante sur les ports PS/2 dans laquelle la souris
et le clavier ont été installés à l'origine (voir Connexion de l'unité
locale PS2UTPEXT - étape 2).
*Le produit actuel peut varier de la photos
Révision du Manuel: 10/31/2011
