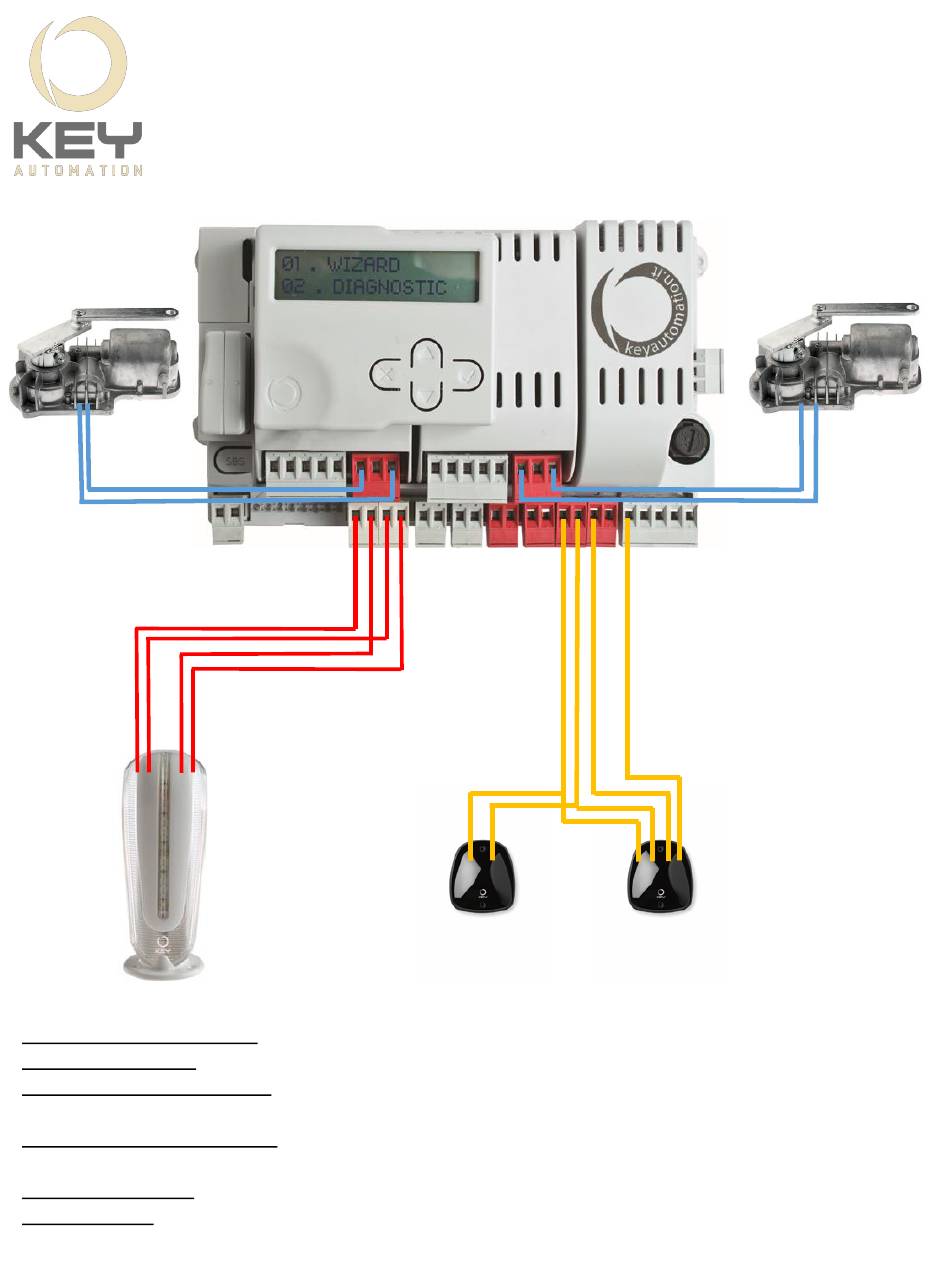

Raccordement électrique :
Alimentation 230V : Câble RO2V 3 X 1,5mm² (phase, neutre et terre).
Alimentation des moteurs : moteur maître déjà raccordé à la centrale. Pour le moteur esclave 2 X
1,5mm².
Alimentation led (moteurs) : moteur maître déjà raccordé à la centrale : Pour le moteur esclave 2 X
0,75mm².
Lampe clignotante : 4 X 0,75mm² (2 pour le feu orange et 2 pour l'éclairage led).
Photocellules : 4 X 0,75mm² (de la cellule réceptrice RX à la centrale) + 2 X 0,75mm² (de la cellule
réceptrice RX à la cellule émettrice TX).
Notice simplifiée
Installation d'un
KINT3024ER
LED
FLASH
SEN
NEG
PH1
PH-POW
PH-POW
NEG
TX
Moteur
M +
M -
COM
RX
maître
Publicité
Sommaire des Matières pour Key Automation KINT3024ER
- Page 1 Notice simplifiée Installation d’un KINT3024ER Moteur Moteur esclave maître FLASH PH-POW PH-POW Raccordement électrique : Alimentation 230V : Câble RO2V 3 X 1,5mm² (phase, neutre et terre). Alimentation des moteurs : moteur maître déjà raccordé à la centrale. Pour le moteur esclave 2 X 1,5mm².
- Page 2 Mise en service ère Lors de la 1 mise sous tension de la logique de commande il faut effectuer une procédure d’auto-apprentissage en procédant comme suit : 1) Une fois le câblage réalisé, déverrouiller l’automatisme et placer le portail à mi course, revérouiller et mettre sous tension 230V 2) Brancher le programmateur DYL (lors du premier allumage choisissez la langue à...
- Page 3 Mise en service (suite) 7) Programmation des télécommandes. Sur le programmateur DYL, presser la touche X jusqu’à faire apparaître à l’écran 14A puis presser une fois la touche ▼ afin de lire RX4X à l’écran et valider avec V. Sélectionner AJOUTER TX et valider avec V. Il faut à ce moment choisir quel canal du récepteur on souhaite programmer.
