Sommaire des Matières pour Vision TECHCONNECT TC2-MATRIX

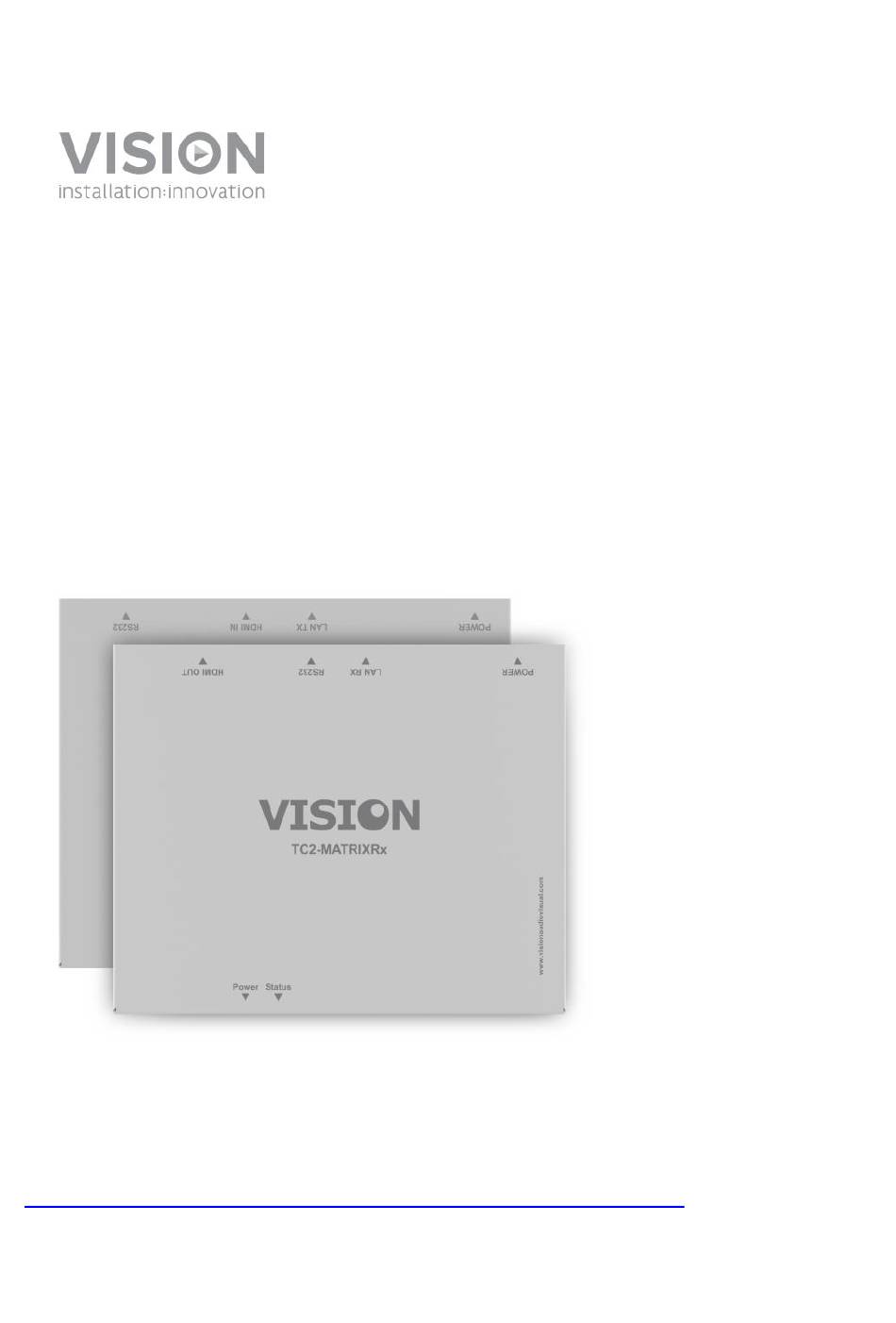

- Page 1 TECHCONNECT TC2-MATRIX GUIDE DE L’UTILISATEUR www.visionaudiovisual.com/techconnect/tc2-matrix TC2-MATRIX_manual_fr...
- Page 2 TC2-MATRIX_manual_fr...
- Page 3 ÉLECTRIQUE, N’EXPOSEZ JAMAIS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. Tous les produits sont conçus et importés au sein de l’UE par « Vision », une entreprise intégralement détenue par Azlan Logistics Ltd, société enregistrée en Angleterre sous le numéro 04625566 et sise à...
- Page 4 DÉCLARATION D’ORIGINE Tous les produits Vision sont fabriqués en République populaire de Chine (PRC). UTILISEZ UNIQUEMENT DES PRISES CA DOMESTIQUES Le raccordement de l’unité à une prise fournissant une tension supérieure peut entraîner un risque d’incendie. MANIPULEZ LE CÂBLE D’ALIMENTATION AVEC SOIN Ne débranchez pas la prise de la prise murale en tirant sur le câble ;...
- Page 5 ÉMETTEUR Alimentation 12 V 2 A (remarque : l’appareil peut aussi être alimenté par la ligne Ethernet (PoE) Sortie CAT5e/6 Entrée HDMI Connecteur RS-232 Euroblock Vis de décharge à la terre (en cas d’électricité statique excessive) RÉCEPTEUR Alimentation 12 V 2 A (remarque : l’appareil peut aussi être alimenté par la ligne Ethernet (PoE) Entrée CAT5e/6 Connecteur RS-232 Euroblock...
- Page 6 TÉMOINS D’ÉTAT DE L’APPAREIL DEL D’ALIMENTATION ROUGE Clignotante : démarrage Fixe : prêt DEL D’ÉTAT BLEUE Éteinte : pas de connexion Ethernet Clignotante : connexion Ethernet détectée, mais pas de négociation avec l’autre appareil (émetteur ou récepteur). Fixe : connexion opérationnelle TC2-MATRIX_manual_fr...
- Page 7 INSTALLATION BRANCHEZ LE MATÉRIEL SUR LE RÉSEAU Connectez tous les émetteurs et récepteurs à un réseau. TÉLÉCHARGEZ LE LOGICIEL D’INSTALLATION Téléchargez le programme de configuration depuis www.visionaudiovisual.com/techconnect/tc2-matrix EXÉCUTEZ LE LOGICIEL Décompressez et double-cliquez sur le fichier HDMIoverIP.exe. Cette application n’a pas besoin d’être installée. REMARQUE : le système d’exploitation doit être Windows XP ou ultérieur.
- Page 8 La première fois que vous cliquez sur Search, l’alerte de sécurité de Windows peut éventuellement s’afficher. Cochez les deux cases de la boîte de dialogue et cliquez sur Autoriser l’accès. SUCCÈS Au terme de l’opération, tous les appareils authentifiés sont affichés dans la liste. ÉCHEC Par défaut, des adresses IP sont affectées aux appareils en mode automatique.
- Page 9 aucun appareil n’est détecté, vérifiez que l’ordinateur est à la même adresse réseau avec le même masque de sous-réseau. Pour changer l’adresse IP : Panneau de configuration > Réseau et Internet > Centre Réseau et partage > Modifier les paramètres de la carte. Vous pouvez également ouvrir le Centre Réseau et partage en cliquant sur l’icône Internet en bas à...
- Page 10 Saisissez les valeurs correctes pour l’IP et le sous-réseau comme indiqué ci-dessous et cliquez sur OK. TC2-MATRIX_manual_fr...
- Page 11 PARAMÈTRES DE L’APPAREIL Faites un clic droit sur l’un des appareils de la liste pour modifier ses paramètres. Modifie les paramètres d’alias et d’adresse IP Recharge les paramètres de l’appareil en cas de changement. Peut s’appliquer simultanément à plusieurs appareils. Supprime des appareils de la liste.
- Page 12 PARAMÉTRAGE DES APPAREILS Si vous avez sélectionné Config ci-dessus, la boîte de dialogue suivante s’ouvre : Appareil en cours Créé par le système. Ne peut être modifié Nom défini par l’utilisateur (80 caractères maximum) Adresse IP affectée manuellement Adresse IP affectée Adresse IP affectée à...
- Page 13 VUE D’ENSEMBLE D’UNE SCÈNE C’est dans la fenêtre Scene que vous configurez la matrice. Chaque boîte (ou « cellule ») représente un récepteur. Supprimer la scène en cours Modifier la scène en cours Créer une nouvelle scène Nom de la scène en cours Applique les paramètres sitôt modifiés.
- Page 14 Applique les paramètres en cours aux appareils concernés. Indicateur d’état : La scène est rétablie à partir des appareils Le paramétrage de scène est en cours Les paramètres de scène ont été appliqués avec succès L’application des paramètres de scène a échoué CRÉER OU MODIFIER UNE SCÈNE Cette boîte de dialogue vous permet de définir un nom (max.
- Page 15 CELLULES DE LA SCÈNE Chaque cellule correspond à un récepteur, p. ex. dix cellules sont nécessaires pour dix récepteurs. Pour allouer des appareils à chaque cellule, faites un clic droit : Ou glissez-déplacez depuis la liste des appareils : Pour ajouter des appareils, faites-les glisser et déposez- les sur la scène.
- Page 16 10. UTILISATION EN MURS VIDÉO Dans le menu ci-dessus choisissez Select All puis Combine pour une utilisation en murs vidéo. La boîte de dialogue suivante s’affiche. Donnez un nom au mur vidéo Réglez la compensation de cadre et d’écartement Cliquez sur OK Vous pouvez accéder ultérieurement à...
- Page 17 Choisissez Split pour annuler le mur vidéo. 11. FICHIERS DE CONFIGURATION Lorsque vous quittez le logiciel, le fichier de configuration mis à jour est enregistré sur l’ordinateur sous le nom default.hoi. Cliquez sur Export dans le programme pour enregistrer le fichier de configuration en vue d’une utilisation sur un autre ordinateur.
- Page 18 13. INTERFACE SÉRIE Vous pouvez envoyer une commande de contrôle RS-232 spécifique vers un appareil source ou un dispositif d’affichage connectés. Vous pouvez par exemple l’utiliser pour éteindre un panneau situé hors de portée. REMARQUE : la matrice Techconnect ne prend pas en charge la télécommande infra-rouge. TC2-MATRIX_manual_fr...
- Page 19 CARACTÉRISTIQUES DIMENSIONS DU PRODUIT : 141 x 115 x 26 mm (longueur x largeur x hauteur) POIDS DU PRODUIT : 440 g MATÉRIAU DE CONSTRUCTION : métal COULEUR : blanc CARACTÉRISTIQUES TECHNIQUES : Signal d’entrée vidéo : 0,5-1,0 volt p-p Signal d’entrée DDC : 5 volts p-p (TTL) Résolution vidéo maximale prise en charge : 1920 x 1200/1080P Sortie vidéo : HDMI 1.3 avec HDCP...
- Page 20 GARANTIE Ce produit est couvert par une garantie de retour atelier de 2 ans, valide à partir de la date d’achat. Cette garantie est uniquement accordée à l’acheteur originel et ne peut être transmise. Pour prévenir tout doute, la garantie est basée sur les informations détenues par le distributeur national désigné...
