Tracon Electric INV230ACB Manuel D'utilisation

INV230ACB

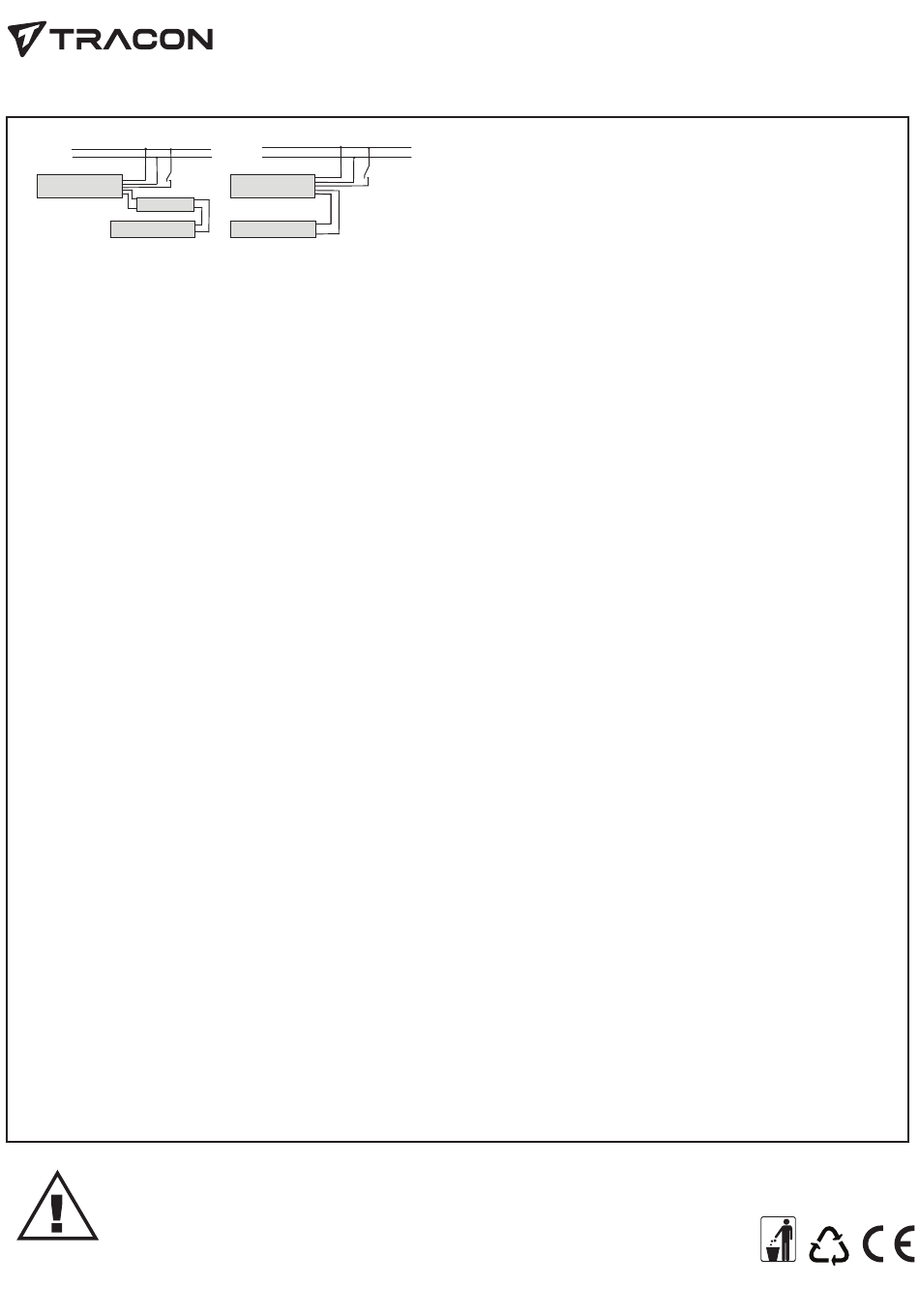

a. for the LED light with external drivers
L
N
SWITCH
Emergency Driver
+
L
Driver
In
Out
-
N
+
LED light
-
---HU---
INV230AC I KIZÁRÓLAG A HONLAPON FELTÜNTETETT 20-200W TELJESÍTMÉNYŰ
LED LÁMPATESTEKKEL HASZNÁLHATÓ!
(1) Kösse be INV230ACB invertert a bekötési ábra alapján.
(2) AC hálózathoz való csatlakoztatás után ellenőrízze, hogy a LED megfelelően működik-e (Zöld jelző LED
jelzi, hogy a LED lámpa világít; Piros jelző LED jelzi a töltést, amig el nem éri az inverter a teljes töltöttséget).
(3) Kapcsolja fel a LED lámpát (Lámpa normál üzemmódban világít).
(4) Kapcsolja le a LED lámpát. (Lámpa vészvilágító üzemmódban világít).
(5) Tartsa nyomva a TEST gombot (Inverter szimulálja a tápfeszültég kiesést; piros és zöld jelző LED kikapcsol,
kék jelző LED világít, jelzi a vész üzemmódot),elengedve a TEST gombot visszaáll a normál üzemmódba.
(6) Szakítsa meg az inverter AC bemeneti kapcsolóját (LED lámpa vészvilágító üzemmódban van, kék jelző LED világít).
(7) Szakítsa meg a LED lámpa és az inverter közötti kapcsolatot vészvilágítási üzemmódban (jelző LED kikapcsol).
(8) 3 fázisú - 4 vezetékes rendszerben a villanykapcsoló fázis vezetékének és és az inverter bemenő fázis
vezetékének azonos fázisúnak kell lennie!
(9) Végezzen rendszeres tesztelést, hogy biztosítsa az inverter megfelelő működését és élettartamát!
---EN---
INV230AC INVERTER CAN ONLY BE USED FOR THE 20-200W
(1) Connect INV230ACB according to the wiring diagram.
(2) After you connected it to AC supply voltage check that the LED works properly (Green indicator LED
indicates that the LED luminaire is ON).
(3) Switch on the LED lamp (Luminaire illuminates in normal mode).
(4) Switch o ffthe LED lamp (Luminaire illuminates in emergency mode).
(5) Push the TEST button (Inverter simulates a power failure; red and green indicator LED switch OFF,
blue indicator LED switches ON, indicates the emergency mode).
(6) Cut o ffthe inverter's AC power input switch (LED luminaire is in emergency mode, blue indicator LED is ON).
(7) Cut o ffthe the connection in emergency mode between LED luminaire and inverter
(Indicator LED switches OFF). The installation is finished after testing.
(8) In the 3 phase - 4 wires system the Live wire of the LED light switch and the input Live wire of inverter
must be from the same phase!
(9) Check regularly to ensure the inverter's usage and lifespan!
---DE---
INV230AC WECHSELRICHTER KANN NUR MIT 20-200W
DIE AUF DER WEBSITE AUFGEFÜHRT WERDEN!
(1) Wechselrichter INV230ACB gemäß Anschlussplan anschließen.
(2) Prüfen Sie nach dem Anschluss an das Wechselstromnetz, ob die LED ordnungsgemäß funktioniert (grüne Anzeige-LED zeigt an,
dass die LED-Lampe leuchtet; rote Anzeige-LED zeigt Ladevorgang an, bis der Wechselrichter die volle Ladung erreicht hat).
(3) Schalten Sie die LED-Lampe ein (Lampe leuchtet im normalen Modus).
(4) Schalten Sie die LED-Lampe aus. (Die Lampe leuchtet im Notlichtbetrieb).
(5) Drücken und halten Sie die TEST-Taste (Wechselrichter simuliert einen Stromausfall; rote und grüne
Anzeige-LEDs erlöschen, blaue LED leuchtet auf und zeigt den Notfallmodus an).
(6) Trennen Sie den AC-Eingangsschalter des Wechselrichters (LED-Lampe befindet sich im Notlichtmodus,
blaue Anzeige-LED leuchtet).
(7) Verbindung zwischen LED-Leuchte und Wechselrichter im Notlichtbetrieb unterbrechen (Kontroll-LED erlischt).
Nach Abschluss dieser Tests ist die Installation erfolgreich.
(8) In einem 3-Phasen-4-Leiter-System müssen die Phasenleitung des Lichtschalters und die Eingangsphasenleitung
des Wechselrichters auf der gleichen Phase liegen!
(9) Führen Sie regelmäßige Tests durch, um den ordnungsgemäßen Betrieb und die Lebensdauer des Wechselrichters sicherzustelle
---SI---
INVERTER INV230AC SE LAHKO UPORABLJA SAMO S
NAVEDENIMI NA SPLETNI STRANI!
(1) Priključite inverter INV230ACB v skladu s podano shemo za priključitev.
(2) Po priključitvi na AC omrežje preverite, ali LED deluje pravilno (zelena LED označuje, da LED svetilka deluje;
rdeča LED označuje polnjenje, dokler inverter ni popolnoma napolnjen).
(3) Vklopite LED svetilko (svetilka sveti v normalnem načinu).
(4) Ugasnite LED svetilko (svetilka se preklopi v način zasilne razsvetljave).
(5) Držite pritisnjen TEST gumb (inverter simulira izpad napajanja; rdeča in zelena LED se ugasneta, modra LED
sveti, kar označuje zasilni način delovanja), po spustitvi TEST gumba se inverter vrne v običajni način delovanja..
(6) Odklopite AC vhodno stikalo inverterja (LED svetilka je v načinu zasilne razsvetljave, sveti modra LED).
(7) Prekinite povezavo med LED svetilko in inverterjem v načinu zasilne razsvetljave (modra LED ugasne).
Po opravljenih teh preizkusih je namestitev inverterja uspešna.
(8) V 3-faznem 4-žilnem sistemu morata biti faza stikala za svetilko in vhodna faza pretvornika na isti fazi!
(9) Izvajajte redna testiranja, da zagotovite pravilno delovanje in življenjsko dobo inverterja!
---SK---
INVERTER INV230ACB SA MÔŽE POUŽÍVAT' VÝLUČNE LEN S NAŠIMI NA WEBSHOPE DOSTUPNÝMI
LED SVIETIDLAMI S VÝKONOM 20-200W W!
(1) Zapojte inverter INV230ACB podľa priloženého výkresu zapojenia.
(2) Po zapojení skontrolujte či LED indikátor funguje správne (zelená LED – LED svietidlo svieti,
červená LED svieti, kým inverter nedosiahne plné nabytie).
(3) Zapnite LED svietidlo. (svieti v normálnom režime, móde).
(4) Vypnite LED svietidlo. (svieti v núdzovom režime).
(5) Stlačte a podržte tlačidlo TEST (Inverter simuluje výpadok elektrickej energie , červený a zelený LED indikátor sa vypne,
zapne sa modrý, ktorý nám naznačuje núdzový režim) po spustení tlačidla TEST sa prepne do normálneho módu.
(6) Prerušte vstupné napätie na inverteri (Svietidlo sa prepne do núdzového režimu, svieti modrá kontrolka).
(7) Prerušte spojenie medzi svietidlom a inverterom počas núdzového režimu (LED kontrolka nesvieti).
Po vykonaní týchto testov inštalácia je dokončená.
(8) Pri trojfázovej sústave fáza spínača a fáza na vstupnej časti invervtora musia byť na jednej fáze!
(9) Pravidelne testujte zariadenie s tým si zabezpečujete bezpečné fungovanie a predlžíte jeho životnosť!
---PL---
INWERTER INV230AC MOŻE BYĆ UŻYWANY TYLKO Z OPRAWAMI LED
NA STRONIE INTERNETOWEJ!
(1) Podłącz falownik INV230ACB zgodnie ze schematem elektrycznym.
(2) Po połączeniu do sieci AC sprawdź czy dioda LED działa poprawnie (Zielona dioda LED sygnalizuje, że oprawa.
(3) Włącz oprawę LED (w trybie normalnym lampa jest włączona).
(4) Wyłącz oprawę LED (lampa włączona w trybie awaryjnym).
(5) Naciśnij i przytrzymaj przycisk TEST (falownik symuluje wtedy zanik zasilania; czerwona i zielona dioda wskaźnikowa
wyłącza się, niebieska dioda zapali się, wskazuje to na tryb awaryjny), zwolnij przycisk TEST.
(6) Odłącz przełącznik wejścia AC falownika (dioda LED jest w trybie oświetlenia awaryjnego, świeci się
niebieska dioda LED).
(7) Odłącz oprawę LED od falownika w trybie oświetlenia awaryjnego (dioda sygnalizacyjna zgaśnie).
Po wykonaniu tych testów instalacja jest prawidłowa.
(8) W systemie 3-fazowym - 4-przewodowym, okablowanie fazowe przełącznika światła i okablowanie fazowe
wejścia falownika musi być na tej samej fazie!
(9) Przeprowadzaj regularne testy w celu zapewnienia prawidłowego działania i żywotności falownika!
Änderungen am Dokument ohne Ankündigung möglich. Aktuelle Informationen finden Sie auf unserer Webseite.
Zastrzegamy możliwość zmiany niniejszego dokumentu bez uprzedzenia! Bieżące informacje można znaleźć na stronie internetowej!
Acest document poate fimodificat fără o notificare prealabilă! Informaţii actualizate pe pagina noastră de internet!
Ovaj dokument se može promeniti bez prethodne najave ! Aktuelne informacije možete naći na web-sajtu!
Ta dokument se lahko spremeni brez predhodnega obvestila! Posodobljene informacije najdete na spletni strani!
Questo documento può cambiare senza preavviso. Informazioni aggiornate si trovano sul sito internet.
Tento dokument sa môže zmeniť bez predchádzajúceho oznámenia! Aktuálne informácie na web-stránke!
Tento dokument může být změněn bez předchozího oznámení! Aktuální informace na web-stránce!
Ovaj dokument se može promijeniti bez prethodne najave. Važeće informacije su na web stranici.
Este documento puede ser modificado sin previo aviso. Información actualizada en la página web
HASZNÁLATI ÚTMUTATÓ | USER MANUAL | BEDIENUNGSANLEITUNG
INSTRUKCJA UŻYTKOWANIA | INSTRUCŢIUNI UTILIZARE |
KORISNIČKI PRIRUČNIK | NAVODILO ZA UPORABO | MANUALE
UTENTE | NÁVOD NA POUŽITIE | NÁVOD NA POUŽITÍ | KORISNIKI
PRIRUČNIK | MANUEL D'UTILISATION | MANUAL DE USUARIO
b. for the LED light with internal drivers
L
N
SWITCH
Emergency Driver
L
LED light
AC 220V
N
LUMINAIRES LISTED ON OUR WEBSITE!
W LED-LAMPEN VERWENDET WERDEN,
20-200W W LED SVETILKAMI,
20-200W W WYMIENIONYMI
Ez a dokumentum előzetes bejelentést nélkül megváltozhat! Naprakész információk a honlapon!
This document could be modified without notice. Updated Information on Website.
Ce document pourrait être modifié sans préavis. Mise à jour de l'information sur le site Web
---CZ---
INVERTOR INV230ACB SE MŮŽE POUŽÍVAT VÝHRADNĚ JEN S NAŠIMI, NA WEBSHOPU DOSTUPNÝMI,
LED SVÍTIDLY S VÝKONEM 20-200 W!
(1) (1) Zapojte invertor INV230ACB podle přiloženého schématu zapojení.
(2) Po zapojení zkontrolujte, jestli LED indikátor funguje správně (zelená LED indikuje, že LED svítidlo svítí;
červená indikuje, že se invertor nabíjí, dokud nedosáhne plné kapacity).
(3) Zapněte LED svítidlo. (svítí v normálním režimu).
(4) Vypněte LED svítidlo. (svítí v nouzovém režimu).
(5) Stiskněte a podržte tlačítko TEST (invertor simuluje výpadek elektrické energie, červený a zelený LED
indikátor se vypne, zapne se modrý, který nám označuje nouzový režim), po uvolnění tlačítka TEST se přepne do normálního režimu.
(6) Přerušte vstupní napětí na invertoru (svítidlo se přepne do nouzového režimu, svítí modrá kontrolka).
(7) Přerušte spojení mezi svítidlem a invertorem během nouzového režimu (LED kontrolka nesvítí).
Po vykonání těchto testů je instalace dokončena.
(8) Při trojfázové soustavě fáze spínače a fáze na vstupní části invertoru musí být na jedné fázi!
(9) Pravidelně testujte zařízení, abyste zajistili bezpečné fungování a prodloužili jeho životnost!
--SRB---
INV230ACB INVERTER MOŽE DA SE KORISTI SAMO SA 20-200W LED SVETLIMA NAVEDENIM NA WEB SAJTU!
(1) Povežite pretvarač INV230ACB prema dijagramu povezivanja.
(2) Nakon povezivanja na mrežu naizmenične struje, proverite da li LED radi ispravno (zelena indikatorska LED lampica
pokazuje da je LED lampica uključena; crvena indikatorska LED lampica označava punjenje dok se inverter ne napuni).
(3) Uključite LED lampu (lampa svetli u normalnom režimu).
(4) Isključite LED lampu. (lampica se pali u režimu za hitno osvetljenje).
(5) Pritisnite i držite dugme TEST (Inverter simulira nestanak struje; crvena i zelena indikatorska LED dioda
se gase, plava LED svetli, što ukazuje na hitni režim), puštanjem dugmeta TEST vraća se u normalan režim.
(6) Isključite ulazni prekidač naizmenične struje invertera (LED lampa je u režimu za hitno osvetljenje, plavi indikator LED je uključen).
(7) Prekinite vezu između LED lampe i pretvarača u režimu paljenja u nuždi (LED indikatora se gasi).
Nakon završetka ovih testova, instalacija je uspešna.
(8) U 3-faznom - 4-žičnom sistemu, fazna žica prekidača za svetlo i ulazna fazna žica pretvarača moraju biti na istoj fazi!
(9) Redovno testirajte da biste osigurali pravilan rad i radni vek pretvarača!
--IT---
L'INVERTER INV230ACB PUÒ ESSERE UTILIZZATO SOLO PER GLI APPARECCHI DA 20-200W W ELENCATI SUL NOSTRO SITO WEB!
(1) Collegare INV230ACB secondo lo schema elettrico.
(2) Dopo averlo collegato alla tensione di alimentazione CA, verificare che il LED funzioni correttamente (l'indicatore LED verde indica che
l'apparecchio LED è acceso).
(3) Accendere la lampada a LED (l'apparecchio si illumina in modalità normale).
(4) Spegnere la lampada a LED (l'apparecchio si accende in modalità di emergenza).
(5) Premere il pulsante TEST (l'inverter simula un'interruzione di corrente; l'indicatore LED rosso e verde si spegne, l'indicatore LED blu si accende,
indica la modalità di emergenza).
(6) Scollegare l'interruttore di ingresso dell'alimentazione CA dell'inverter (l'apparecchio a LED è in modalità di emergenza,
(7) Interrompere il collegamento in emergenza tra apparecchio a LED e inverter (il LED di segnalazione si spegne).
L'installazione è terminata dopo il test.
(8) Nel sistema a 3 fasi - 4 fili, il filo sotto tensione dell'interruttore della luce LED e il filo sotto tensione di ingresso dell'inverter
devono essere della stessa fase!
(9) Controllare regolarmente per garantire l'utilizzo e la durata dell'inverter!
--RO---
INVERTORUL INV230ACB POATE FI UTILIZAT NUMAI ÎMPREUNĂ CU CORPURILE DE ILUMINAT
20-200WW CARE SE GĂSESC ÎN MAGAZINUL NOSTRU VIRTUAL!
(1) Conectați invertorul INV230ACB conform schemei de conexiune. (1)
( ( ( 2) După conectarea la rețeaua de curent alternativ, verificați dacă LED-ul funcționează corect (LED-ul indicator verde indică faptul că
lampa LED luminează; LED-ul indicator roșu indică încărcarea, până când invertorul ajunge să fie complet încărcat).
(3) Porniți corpul de iluminat LED (lampa luminează în modul normal de funcționare).
( (4) Opriți corpul de iluminat LED. (lampa luminează în modul de urgență).
( (5) Apăsați și mențineți apăsat butonul TEST (invertorul simulează o pană de curent; LED-urile indicatoare roșii și verzi se sting,
LED-ul albastru se aprinde, indicând modul de urgență), la eliberarea butonului TEST revine în modul normal de funcționare.
( (6) Deconectați întrerupătorul de intrare AC al invertorului (lampa LED este în modul de iluminare de urgență, LED-ul indicator albastru este aprins).
( (7) Întrerupeți legătura dintre lampa LED și invertor în modul de iluminare de urgență (LED-ul indicator se stinge).
După finalizarea acestor teste, instalarea este cu succes.
(8) Într-un sistem trifazat cu 4 conductoare, conductorul de fază al întrerupătorului de lumină și conductorul de fază de la intrarea invertorului
trebuie să fie pe aceeași fază!
(9) Efectuați teste regulate pentru a asigura durata de viață și funcționarea corectă a invertorului!
--HR---
PRETVARAČ INV230ACB KORISTITE SAMO S LED SVJETILJKAMA 20-200WW NAVEDENIM NA WEB-STRANICI!
(1) Pretvarač INV230ACB priključite prema shemi spajanja.
(2) Nakon spajanja na izmjeničnu struju provjerite ispravnost rada LED indikatora (zeleni LED pokazuje da je LED svjetiljka uključena;
crveni LED označava punjenje sve dok se pretvarač sasvim ne napuni).
(3) Uključite LED svjetiljku (svijetli u normalnom načinu rada).
(4) Isključite LED svjetiljku (svijetli u panik načinu rada).
(5) ( Pritisnite i držite TEST tipku (pretvarač simulira nestanak napona napajanja; crveni i zeleni LED indikatori se gase,
plavi LED svijetli i označava način rada u nuždi), otpuštanjem TEST tipke vraća se u normalni način rada.
(6) ( Odspojite AC ulaz pretvarača (LED svjetiljka je u panik načinu rada, plavi LED indikator svijetli).
( (7) Prekinite vezu između LED svjetiljke i pretvarača u panik načinu rada (LED indikator se gasi). Po završetku testiranja instalacija je uspješna.
(8) U 3-faznom - 4-žilnom sustavu, fazni vodič prekidača svjetiljke i ulazni fazni vodič pretvarača moraju biti na istoj fazi!
(9) Testiranje izvodite redovito kako biste osigurali pravilan rad i dugovječnost pretvarača!
--FR---
L'ONDULEUR INV230ACB NE PEUT ÊTRE UTILISÉ QU'AVEC LES LUMINAIRES À LED 20-200W FIGURANT SUR LE SITE WEB!
(1) (1) Connectez l'onduleur INV230ACB conformément au schéma de branchement.
(2) Après avoir branché l'onduleur sur le secteur, vérifiez que le LED fonctionne correctement (le LED vert indique que l'onduleur est allumé;
le LED rouge indique que l'onduleur est en charge tant qu'il n'a pas atteint sa charge complète).
(3) Allumez le luminaire LED (le luminaire est allumé en mode normal).
(4) Éteignez le luminaire LED (le luminaire est allumé en mode d'urgence).
( (5) Appuyez sur le bouton TEST et maintenez-le enfoncé (l'onduleur simule une panne de courant ; les LED rouge et verte s'éteignent,
le LED bleue s'allume, indiquant le mode d'urgence), relâchez le bouton TEST pour revenir au mode normal.
( (6) Débranchez l'interrupteur d'entrée AC de l'onduleur (le luminaire LED est en mode d'urgence, le LED bleue est allumé).
(7) ( (7) Déconnectez le luminaire LED de l'onduleur en mode d'éclairage d'urgence (le LED de signalisation s'éteint). Une fois ces tests effectués,
l'installation est réussie.
(8) Dans un système triphasé à 4 fils, le câble de phase de l'interrupteur et le câble de phase d'entrée de l'onduleur doivent être sur la même phase!
(9) Effectuez régulièrement des tests pour garantir le bon fonctionnement et la durée de vie de l'onduleur!
--ES---
¡EL INVERSOR INV230AC PUEDE SER UTILIZADO EXCLUSIVAMENTE CON LÁMPARAS DE LED DE POTENCIA ENTRE 20 Y 200,
COMO APARECE EN LA PÁGINA WEB!
(1) (1) Conecte el inversor INV230ACB según el dibujo de conexión.
(2) Luego de la conexión a la red de CA, verifique si la lámpara de LED funciona correctamente (el color verde de la LED indica que la lámpara
de LED está iluminada; el color rojo de la LED indica la carga, hasta que el inversor no alcance la carga total).
(3) Encienda la lámpara LED (La lámpara alumbra en modo normal de funcionamiento).
(4) Apague la lámpara LED. (La lámpara está iluminada en modo de iluminación de emergencia).
( (5) Mantenga pulsado el botón de TEST (el inversor disimula la caída de la corriente de alimentación; se apagan las luces de LED roja y verde,
se enciende la LED azul, indicando el modo de funcionamiento de emergencia), soltando el botón de TEST, se restablece el modo de funcionamiento normal.
( (6) Accione el interruptor de alimentación CA del inversor (la lámpara LED está en modo de emergencia, color azul de la lámpara LED).
(7) ( (7) Interrumpa la conexión entre la lámpara LED y el inversor en modo de funcionamiento de emergencia (se apaga la luz de LED).
Al terminar estos test, la instalación es exitosa.
(8) ¡En sistemas trifásicas de 4 cables el cable de fase del interruptor de electricidad y el cable de la fase de entrada del inversor deben estar en la misma fase!
(9) ¡Haga TEST sistemáticos para asegurar el correcto funcionamiento y una larga vida de su inversor!
www.traconelectric.com
