Fitting Instructions for Basic Carrier

Montageanleitung für Basisträgersystem

Instrucciones de montaje para el sistema de transporte.

Instructions de montage pour Basic Carrier

Monteringsanvisning for takstativ

Instruções de Montagem para sistema de transporte.

Установочные Инструкции для Поперечных Балок

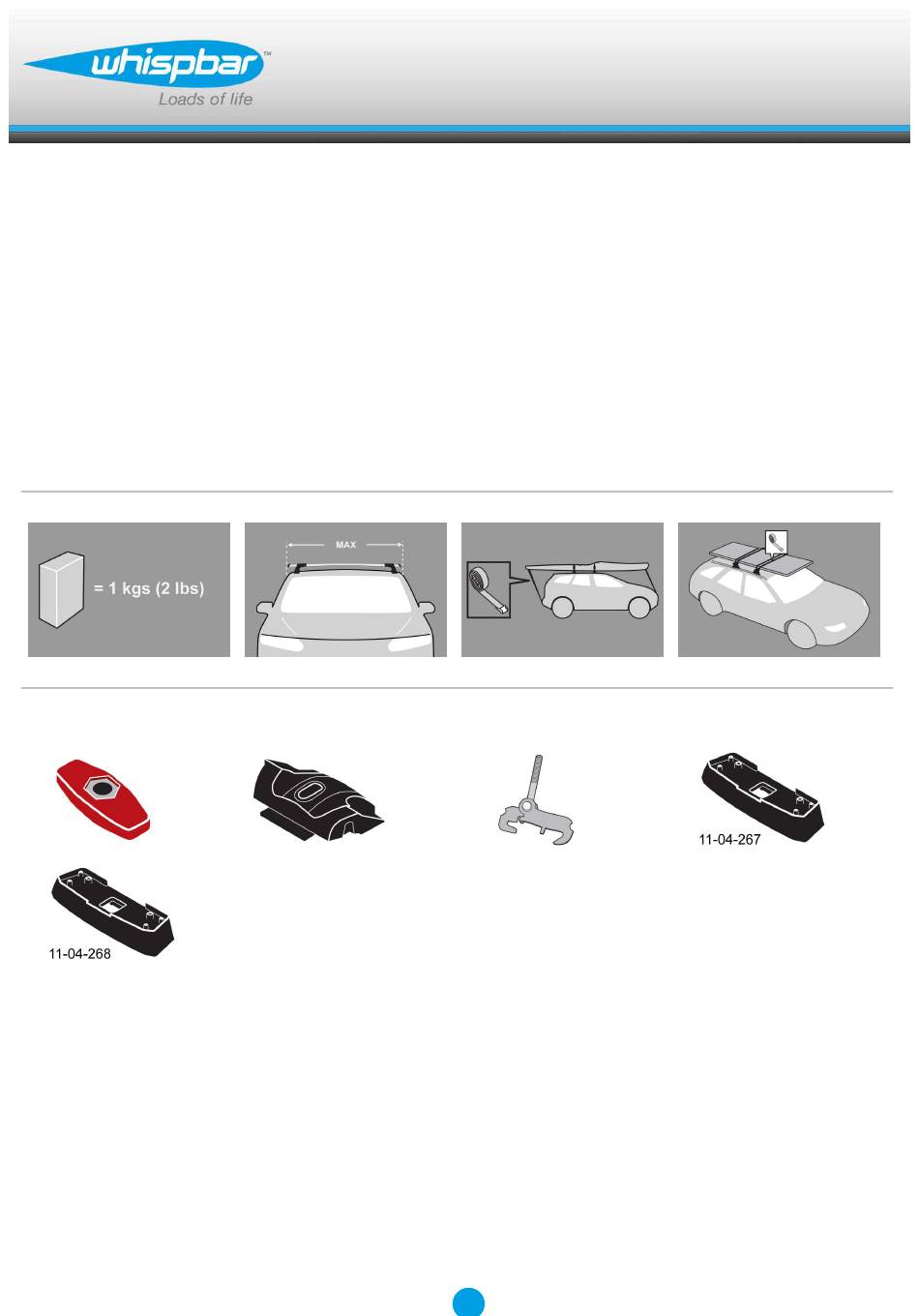

Revision No: 4C

x 4

x 2

x 4

Fitting Kit

x 4

K461W

x 2

Sommaire des Matières pour Whispbar K461W

Page 1 K461W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
Page 2 Fitting Kit K461W MAX kgs (lbs) Opel Vectra , 4dr Sedan 02-08 75 kgs (165 lbs) 75 kgs (165 lbs) Vectra , 4dr Sedan 03-08 75 kgs (165 lbs) 75 kgs (165 lbs) Vectra , 4dr Sedan Mar 03-08 75 kgs (165 lbs)
Page 3 Fitting Kit K461W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D.
Page 4 Fitting Kit K461W Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment. Ensure each end of the crossbar is adjusted equally. Set bars to length (refer to the crossbar instructions for crossbar adjustment).
Page 5 Fitting Kit K461W Tighten adjusting screw to 5 Nm (3.7 ft lb). Remove plastic clamp block by gripping bar leg with fingers and push firmly with thumbs until clamp block drops out behind leg. Select plastic internal block (from fitting kit) and insert into foot.
Page 6 Fitting Kit K461W Fitment Open or remove fixed-point covers. Locate fixed clamping block A Hook small claw into rear of the clamping block Hook large claw into front of the clamping block...
Page 7 Fitting Kit K461W Refer to the underside of the pad for the part number. Pad Part Number: A = 11-04-267 B = 11-04-268 Letters refer to the pad part numbers and position. Fit pad carefully over fixed point and clamp screw.
Page 8 Fitting Kit K461W Ensure the pads are in the correct position and the clamp threads pass through the crossbar feet. Repeat for all legs. Tighten the red plastic knob. The side with the nut showing should be facing up. Ensure the red plastic knob is in the position shown when fully tightened.
Page 9 Fitting Kit K461W Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
Page 10 Fitting Kit K461W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order.
Page 11 Fitting Kit K461W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
Page 12 Fitting Kit K461W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
Page 13 Fitting Kit K461W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Beide Stangen auf Länge einstellen. (Siehe hierzu die Anleitung zum Einstellen der Querträger!)
Page 14 Fitting Kit K461W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
Page 15 Fitting Kit K461W Befestigung Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. Finden Sie Fixierungsklammern Block A. Haken Sie die kleinen Krallen an das hintere Teil des Klammerblocks. Haken Sie die großen Krallen an das vordere Teil des Klammerblocks.
Page 16 Fitting Kit K461W Die Teilenummer finden Sie auf der Unterseite des Pads. Pad-Teilenummer: A = 11-04-267 B = 11-04-268 Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Führen Sie das Pad vorsichtig über Fixierungspunkt und Klemmschraube. Dies an allen vier Punkten wiederholen.
Page 17 Fitting Kit K461W Achten Sie darauf, dass sich die Pads in der richtigen Position befinden und die Klammergewinde den Fuß der Querstange passieren. Montage bei allen Beinen wiederholen. Rote Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen. Vergewissern Sie sich, dass sich der rote...
Page 18 Fitting Kit K461W Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.). ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
Page 19 Fitting Kit K461W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min.
Page 20 Fitting Kit K461W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
Page 21 Fitting Kit K461W Primera instalación Retire las piezas del embalaje y confirme su contenido. Póngase en contacto con su vendedor en el caso de que falten piezas o éstas estén dañadas. Este kit se adecua a los tipos A, B, C y D.
Page 22 Fitting Kit K461W Utilice la llave Allen para desatornillar los tornillos de ajuste en 10 vueltas. Presione el tornillo de ajuste y tire de los pies de la barra hacia fuera. Consulte las instrucciones de montaje de las barras para su ajuste.
Page 23 Fitting Kit K461W Apriete el tornillo de ajuste a 5Nm (3.7 ft lb). Retire las pieza central asegurando el pié de la barra con los dedos empujando firmemente con lo pulgares la pieza centralhasta salir del interior del pie de la barra.
Page 24 Fitting Kit K461W Montaje Abra o retire las cubiertas de los puntos de fijación. Localice el bloque A de la abrazadera de fijación. Coloque el gancho pequeño en la parte trasera de la pieza abrazadera Coloque el gancho grande en la parte...
Page 25 Fitting Kit K461W La referencia de la almohadilla está en la parte de abajo de la misma. Referencia de almohadilla: A = 11-04-267 B = 11-04-268 Las letras se refieren a la referencia de las almohadillas. Coloque cuidadosamente la almohadilla sobre el punto de fijación y atornille la...
Page 26 Fitting Kit K461W Asegúrese de que las amohadillas están en la posición correcta y que el tornillo pasa a través de los pies de la barra. Repita para todos los pies de barra. Apriete la rosca roja de plástico. El lado con la tuerca visible debe estar hacia arriba.
Page 27 Fitting Kit K461W Asegúrese de que la barra esté fijada al vehículo de forma segura. Utilice las llaves para instalar y cerrar las cubiertas. ATENCIÓN: Verifique regularmente si los tornillos están apretados.
Page 28 Fitting Kit K461W Mantenimiento Limpie el techo del vehículo y las superfícies del producto que estarán en contacto con el techo. Siga las instrucciones de montaje para la instalación del producto en su vehículo. Asegúrese de que todos los pasos se siguen correctamente.
Page 29 Fitting Kit K461W Transportar carga en el techo del vehículo cambia el comportamiento del mismo. Especial atención al efecto de viento cruzado, cambios de dirección y situaciones de frenado. Evite las aceleraciones y desaceleraciones rápidas. Conduzca con precaución. Tenga en cuenta que la altura total del vehículo se incrementa cuando se llevan...
Page 30 Fitting Kit K461W Première installation Retirer les pièces de contenu de l'emballage et vérifier. Contactez votre revendeur si certaines pièces sont manquantes ou endommagées. Ce kit correspond aux types A, B, C et D. Ces instructions montrent la barre transversale de type A posée. Elles correspondent également aux types B, C et...
Page 31 Fitting Kit K461W Utiliser le tournevis cruciforme pour repositionner la vis de réglage et faire 10 tours. Appuyer sur la vis de réglage et extraire les pieds de la barre transversale. Consulter les instructions de la barre transversale pour la régler.
Page 32 Fitting Kit K461W Serrer la vis de réglage jusqu'à 5 Nm (3.7 ft lb). Ôter le collier de serrage en plastique en saisissant la patte de la barre avec les doigts puis pousser fermement avec les pouces jusqu'à ce que le collier de serrage passe derrière la patte.
Page 33 Fitting Kit K461W Montage Ouvrir ou retirer les couvercles à point fixe. Localiser le bloc A à fixation fixe. Accrocher la petite fourche à l'arrière du bloc de fixation Accrocher la grande fourchette à l'avant du bloc de fixation...
Page 34 Fitting Kit K461W Consulter le dessous du coussin pour connaître le numéro de pièce. Numéro de pièce du coussin : A = 11-04-221 B = 11-04-229 C = 11-04-230 Les lettres font référence aux numéros de pièces des coussins et à leur position.
Page 35 Fitting Kit K461W Veiller à ce que les coussins sont dans la bonne position et que les visses passe au travers de la base des couvercles. Répéter l'opération pour tous les pieds. Serrer le bouton en plastique rouge. Le côté avec l'écrou apparent doit etre tourné...
Page 36 Fitting Kit K461W Vérifier que la barre transversale est solidement fixée au véhicule. Utiliser les touches pour installer et verrouiller les couvercles ATTENTION : Vérifier régulièrement que les vis sont bien serrées...
Page 37 Fitting Kit K461W Maintenance Nettoyer le toit de la voiture et les surfaces des produits qui seront en contact avec le toit de la voiture. Suivre les instructions de montage pour l'installation du produit sur votre véhicule. S'assurer que toutes les étapes sont réalisées dans l'ordre.
Page 38 Fitting Kit K461W Un système de galerie de toit chargé peut altérer les performances de votre véhicule. Soyez particulièrement conscients des effets de vents latéraux, le changement de direction, et du freinage. Évitez accélération et de décélération. Conduisez prudemment Noter que la hauteur totale du véhicule augmente lorsque les charges sont transportées en position verticale.
Page 39 Fitting Kit K461W Montering første gang Pakk ut delene og kontroller innholdet. Kontakt din forhandler hvis deler mangler eller er skadet. Dette monteringssettet passer type A, B, C og D. Denne bruksanvisningen viser montering av stativ type A. den gjelder også for type B, C og D.
Page 40 Fitting Kit K461W Bruk unbracoskrutrekker for å skru ut justeringsskruen 10 omdreininger. Trykk inn justeringsskruen og dra ut fttene på stativet. Bruk bruksanvisningen for riktig justering av stativet. Forsikre deg om at stativet er justert likt i hver ende i forhold til.
Page 41 Fitting Kit K461W Trekk til justeringskruen med et moment på 5Nm / 3.7 ft lb. Demonter brakettklossen ved å presse bakover. Velg plastblokk for bruk i foten (ligger med monteringssettet) og plasser i foten. Repeter for alle føtter.
Page 42 Fitting Kit K461W Montering Åpne eller fjern dekselet på fix point festet. Lokaliser festeblokk A Tre liten krok på inn bakfra på festeblokk Tre stor krok inn forfra på festeblokk...
Page 43 Fitting Kit K461W Se undersiden av gummifoten for korrekt delenummer. Delenummer gummifot: A = 11-04-267 B = 11-04-268 Bokstavene referer til delenummer på fot og posisjon. Plasser gummifot nøye over fix-point og brakettskrue. Repeter for alle ender.
Page 44 Fitting Kit K461W Forsikre om at putene er i korrekt posisjon og at braketten går gjennom takstativets føtter. Repeter for alle føtter. Skru til den røde delen. Enden med mutteren skal være opp. Forsikre deg om at den røde delen er i posisjonen som vist på...
Page 45 Fitting Kit K461W Forsikre om at takstativet er sikkert festte til bilen. Bruk nøkkelen og sett på dekslene Advarsel: undersøk regelmessig at skruer er festet og strammet korrekt.
Page 46 Fitting Kit K461W Vedlikehold Rengjør grundig taket og alle overflater på produktet som kommer i kontakt med taket på bilen. Følg bruksanvisningen når du monterer produktet på bilen. Sørg for at trinn følges i rett rekkefølge. Avstanden mellom stengene skal være minimum 700 mm hvis noe annet ikke er spesifisert i bruksanvisningen.
Page 47 Fitting Kit K461W Smør låsene og juster skruer hvis nødvendig med jevne intervaller. Demonter produktet hvis det ikke er bruk. Sørg for å lagre alle løse deler forsvarlig. Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.no...
Page 48 Fitting Kit K461W Primeira instalação Retire as peças da embalagem e confirme o conteúdo. Contacte a sua loja no caso de faltarem peças ou na eventualidade de estarem danificadas. Este kit serve o tipo A, B, C e D. Estas instruções mostram a barra de tejadilho tipo A montada.
Page 49 Fitting Kit K461W Utilize a chave hexagonal para desapertar o parafuso de ajuste. 10 voltas. Pressione o parafuso de ajuste e puxe os pés da barras para fora. Consulte as Instruções de Montagem das barras de tejadilho para o ajuste da barra.
Page 50 Fitting Kit K461W Aperte parafuso de ajuste a 5Nm / 3.7 ft lb. Retire a peça central segurando o pé da barra com os dedos e empurrando firmemente com os polegares a peça central até esta sair pelo interior do pé da barra.
Page 51 Fitting Kit K461W Montagem Abra ou retire as coberturas dos pontos de fixação no tejadilho do veículo. Localize peça de fixação A Enganche a garra pequena na traseira da peça de fixação. Enganche a garra grande na traseira da peça de fixação.
Page 52 Fitting Kit K461W A referência da almofada está na parte debaixo da mesma. Referência da almofada do pé da barra: A = 11-04-267 B = 11-04-268 As letras dizem respeito à referência das almofadas e sua posição. Coloque cuidadosamente a almofada sobre o ponto de fixação e o parafuso do...
Page 53 Fitting Kit K461W Certifique-se que as almofadas estão na posição correcta e que o parafuso passa através do pé da barra. Repita operação para todos os pés das barras. Aperte a rosca plástica vermelha. O lado com a porca visivel deve estar virado para cima.
Page 54 Fitting Kit K461W Certifique-se que a barra de tejadilho está fixa ao veículo de forma segura. Utilize as chaves para colocar e fechar as coberturas. ATENÇÃO: Verifique regularmente se os parafusos estão apertados.
Page 55 Fitting Kit K461W Manutenção Limpe o tejadilho do carro e as superficies do produto que estarão em contacto com o tejadilho. Siga as Instruções de Montagem para a colocação do produto no seu veículo. Certifique-se que todos os passos são seguidos correctamente.
Page 56 Fitting Kit K461W Transportar carga no tejadilho do veículo pode alterar o comportamento do mesmo. Tenha especial atenção para o efeito dos ventos laterais, mudanças de direcção e situações de travagem. Evite acelerações e desacelerações rápidas. Conduza com precaução. Note que a altura total do veículo aumenta quando são transportadas cargas verticais.
Page 57 Fitting Kit K461W Первая Установка Распакуйте установочный комплект и проверьте наличие всех компонентов. В случае отсутствия или повреждения каких либо компонентов обратитесь к вашему представителю Prorack Данный установочный набор подходит к типу A, B, C и D. Данные инструкции показывают...
Page 58 Fitting Kit K461W Используйте шестигранную отвертку чтобы открутить регулировочный винт. Около 10-ти оборотов. Держите регулировочный винт нажатым и потяните упоры поперечных балок на себя. Полное описание регулировки упоров описано в инструкции багажника. Постарайтесь отрегулировать упоры так чтобы они были расположенны на...
Page 59 Fitting Kit K461W Затяните регулировочный винт до 5Nm / 3.7 ft lb. Снимите пластиковый зажимной блок, обхватив ножки поперечины пальцами и с усилием нажимая большими пальцами на зажимной блок, пока он не выпадет с тыльной стороны ножек. Возьмите пластиковый внутренний блок...
Page 60 Fitting Kit K461W Установка Откройте или снимите крышки со штатных мест установки багажника на автомобиле. Найдите на кузове штатное крепление (А). Вденьте небольшой захват в отверстие крепления. Вставьте захват скобы в зажимной блок спереди.
Page 61 Fitting Kit K461W Номер детали находится на нижней поверхности резиновой подкладки Номер Резиновой Подкладки: A = 11-04-267 B = 11-04-268 Буквами обозначены номера деталей Наденьте резиновую подкладку поверх штатного места, так чтобы шуруп скобы проделся в отверстие в подкладке. Повторите на всех четырёх...
Page 62 Fitting Kit K461W Убедитесь что все подкладки находятся на правильных местах и резьба крепёжной скобы проходит насквозь ножки упора. Повторите на всех упорах. Плотно закрутите красную пластиковую регулировочную ручку. Деталь крепится гайкой наружу. Когда красная ручка затянута, она должна находится в положении...
Page 63 Fitting Kit K461W Проверьте, что багажник надежно установлен на автомобиле Используйте ключи чтобы установить и закрыть крышки багажника ВНИМАНИЕ! Регулярно проверяйте тугость винтов...
Page 64 Fitting Kit K461W Эксплуотация Крыша автомобиля, а также все компоненты набора которые будут с ней соприкосатся должны быть чистыми Следуйте инструкции при установке продукции на ваш автомобиль. Установите поперечные балки с минимальным промежутком 700мм (27 1/2") если в инструкциях не указаны...
Page 65 Fitting Kit K461W Багажник с нагрузкой может повлиять на характеристики вашего автомобиля. Старайтесь вести ваш автомобиль аккуратно, не превышая скорость и избегая резких разгонов, торможений и поворотов. Помните что багажник с грузом влияет на высоту вашего автомобиля. Всё оборудование с установленными на...
Page 66 Fitting Kit K461W Vectra, 4dr Sedan 02-08 (EU) 270mm 430mm 890mm 860mm 10 5/8ths" 16 15/16ths" 35 1/16ths" 33 7/8ths" Vectra, 4dr Sedan 02-08 (EU) 270mm 430mm 890mm 860mm 10 5/8ths" 16 15/16ths" 35 1/16ths" 33 7/8ths" Vectra, 4dr Sedan 03-08 (ZA)
Page 67 Yakima will issue to the original retail purchaser, at Yakima’s option, either a refund equal to the purchase price paid for the product, or a credit to be used toward the purchase of new Whispbar products or rack components.
Page 68 Make a claim as soon as practicable by contacting the Whispbar dealer from whom you purchased the product, who will give you instructions on how to proceed. If you are unable to contact the Whispbar dealer, or the dealer is not able to remedy the defect, you should contact Yakima as soon as practicable at: Call: 0800 4776 722 (NZ) or 1800 143 548 (AU) Email: warranty@yakima.co.nz or warranty@yakima.com.au...
Page 69 Yakima or the Whispbar dealer will be borne by you. Following receipt of the product and purchase invoice or receipt, Yakima or the Whispbar dealer must inspect the product to determine whether the claim falls within the warranty. If: 4.1 the claim falls within the warranty, Yakima will remedy any defects in materials or workmanship becoming apparent during the...
Page 70 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
Page 71 GARANTÍA LIMITADA DE POR VIDA SI NECESITA ASISTENCIA TÉCNICA O REPUESTOS Contacte un vendedor, visite el sitio www.whispbar.com o llame al (888)925-4621De lunes a viernes, 7:00 AM a 5:00 PM, hora del Pacífico Esta garantía limitada de por vida cubre todos los productos y accesorios de marca Whispbar, fabricados por Yakima Products, Inc.
Page 72 En Whispbar estamos orgullosos de garantizar que todos nuestros productos son diseñados, probados y fabricados de acuerdo con las normas de calidad más exigentes. Además, todos los productos Whispbar vendidos en la UE disponen de una garantía de 5 años para los materiales y la mano de obra.
Page 73 Whispbar auquel il a acheté le produit, qui lui donnera des instructions sur la marche à suivre. Si l'acheteur au détail original n'est pas en mesure de contacter le distributeur de la marque Whispbar, ou si le distributeur n'est pas à même de remédier au défaut, l'acheteur au détail original devra communiquer avec Yakima par e-mail à...
Page 74 La garantie Whispbar couvre les systèmes de porte-charges, les coffres de toit et les accessoires fabriqués par Whispbar et commercialisés sous la marque Whispbar, pour une durée de cinq ans à compter de la date de la remise du produit à l'acheteur au détail d'origine.
Page 75 Whispbar 5 års garanti (EU) I Whispbar setter vi vår ære i å sørge for at alle produktene våre er konstruert, testet og produsert etter de høyeste kvalitetsstandardene. Alle Whispbar-produkter som selges i EU har dessuten 5 års garanti på materialer og utførelse.
Page 76 A garantia da Whispbar, que abrange sistemas de transporte de cargas, caixas de tejadilho e acessórios produzidos pela Whispbar e vendidos com o nome comercial Whispbar, tem uma duração de cinco anos a partir da data de entrega do produto (sem defeitos a nível de material e acabamento) ao comprador final original.
