MANUEL D'UTILISATION

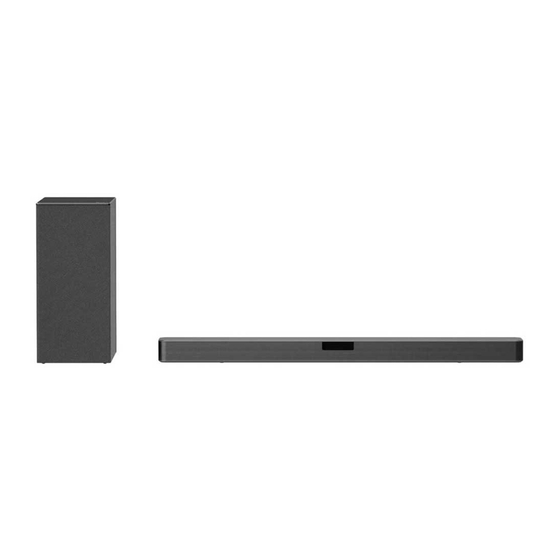

Barre de son
sans fil
Veuillez lire attentivement ce manuel avant d'utiliser votre appareil et conservez-le
pour vous y référer ultérieurement.
Modèle
DSN5 (DSN5, SPN5B-W)
DSN5 (DSN5, SPN5BM-W)
www.lg.com
2107_Rev01
Copyright © 2021-2023 LG Electronics Inc. Tous droits réservés.
Publicité
Manuels Connexes pour LG DSN5
Sommaire des Matières pour LG DSN5
- Page 1 MANUEL D’UTILISATION Barre de son sans fil Veuillez lire attentivement ce manuel avant d’utiliser votre appareil et conservez-le pour vous y référer ultérieurement. Modèle DSN5 (DSN5, SPN5B-W) DSN5 (DSN5, SPN5BM-W) www.lg.com 2107_Rev01 Copyright © 2021-2023 LG Electronics Inc. Tous droits réservés.
- Page 2 Démarrage Consignes de sécurité bibliothèque ou une étagère, à moins d’assurer une ventilation adéquate ou que les instructions du fabricant l’autorisent. AVERTISSEMENT ATTENTION: aucune source de flamme nue, telles qu’une bougie allumée, ne doit être placée sur RISQUE D’ÉLECTROCUTION, l’appareil. NE PAS OUVRIR AVIS : pour obtenir des informations sur le marquage ATTENTION : AFIN DE RÉDUIRE LE RISQUE DE...
- Page 3 Symboles d’auteur, sont disponibles au téléchargement. LG Electronics peut aussi vous fournir le code source Désigne le courant alternatif (CA). sur CD-ROM moyennant le paiement des frais de distribution (support, envoi et manutention) sur Désigne le courant continu (CC).
- Page 4 Panneau arrière Raccordement à votre téléviseur Télécommande – Utilisation d’un câble optique Position des enceintes – Synchronisation sonore LG Installation de la barre de son – Utilisation d’un câble HDMI Montage mural de l’unité principale – Fonction ARC (Audio Return Channel, canal de retour audio) –...
- Page 5 – Contrôles d’un périphérique Bluetooth connecté – Verrouillage de la connexion Bluetooth (BT LOCK) Utiliser BLUETOOTH App – Installez « LG Sound Bar » App sur votre appareil BLUETOOTH – Activer le Bluetooth à l’aide de l’application « LG Sound Bar »...
- Page 6 Démarrage Introduction Symboles utilisés dans ce manuel Remarque Indique des remarques et fonctionnalités spéciales. > Attention Indique des précautions à prendre pour éviter les dommages éventuels dus à une utilisation inappropriée.
- Page 7 - Sélectionnez la fonction et la source d’ e ntrée en appuyant plusieurs fois sur le bouton F. Source d’entrée / Fonction Affichage Optique OPT/HDMI ARC LG Sound Sync (avec fil) Bluetooth LG Sound Sync (sans fil) LG TV HDMI IN...
- Page 8 Démarrage Panneau arrière DC IN - Branchez sur l’adaptateur secteur. OPTICAL IN - Connectez la prise OPTICAL IN située à l’arrière de l’appareil à la prise OPTICAL OUT du téléviseur. HDMI IN - Connectez la prise HDMI IN située à l’arrière de l’appareil à la prise HDMI OUT du périphérique externe.
- Page 9 - Permet de lancer la lecture. / Permet d’arrêter la lecture. y Verrouillage de la connexion Bluetooth (BT) : vous permet de connecter un périphérique Bluetooth uniquement aux fonctions Bluetooth et LG TV. (page 33) Pour activer ou désactiver le verrouillage de la connexion Bluetooth, maintenez enfoncé le bouton N pendant 3 secondes environ, puis relâchez-le et appuyez une nouvelle fois sur la fonction BT...
- Page 10 Démarrage SOUND EFFECT - Permet de sélectionner un mode d’ e ffet sonore en utilisant SOUND EFFECT. Élément affiché Description Permet d’analyser les propriétés du son entrant et fournit en AI SOUND PRO temps réel un son optimisé en fonction du contenu. BASS BLAST ou BASS BLAST+ Permet de renforcer les basses et la puissance sonore.
- Page 11 - USB : informations sur les fichiers contenus sur le périphérique USB. y Activation/Désactivation de la fonction Auto Power : permet à l’appareil de s’allumer ou de s’ é teindre automatiquement en fonction des signaux d’ e ntrée : Optique, LG TV ou Bluetooth (page 29).
- Page 12 Démarrage Position des enceintes Enceintes avant Caisson de basses...
- Page 13 Démarrage Installation de la barre de son Vous pouvez entendre le son d’un autre périphérique (téléviseur, lecteur de disques Blu-ray, lecteur de DVD, etc.) en le raccordant à cet appareil. Placez l’appareil devant le téléviseur et connectez-le au périphérique de votre choix. (pages 19 à 24.) Vous pouvez placer le caisson de basse sans fil n’importe où...
- Page 14 Démarrage Montage mural de 1. Alignez le bord inférieur du téléviseur avec le guide d’installation du support mural avec la l’unité principale partie inférieure du téléviseur, et fixez le guide à cette position. Vous pouvez fixer l’unité principale à un mur. 2.
- Page 15 Démarrage 5. Placez l’unité sur les supports de sorte qu’ e lle soit alignée avec les trous en dessous de l’appareil. 6. Fixez solidement l’unité à l’aide des vis. Remarque Pour démonter l’unité, procédez dans le sens inverse. > Attention y N’installez pas cette unité...
- Page 16 Raccordements Organisation des câbles Raccordement de (Optionnel) l’adaptateur secteur Vous pouvez organiser les câbles à l’aide de colliers de Raccordez l’ e nceinte à l’alimentation avec l’adaptateur serrage. secteur fourni. 1. Regroupez les câbles avec les colliers de serrage 1. Branchez le cordon d’alimentation fourni sur comme illustré...
- Page 17 Raccordements Connexion du caisson de Couplage manuel du caisson de basses sans fil basse sans fil Si la connexion échoue, le caisson de basse sans fil ne diffuse aucun son et le voyant reste allumé en rouge. Pour résoudre le problème, suivez les étapes ci- Indicateur DEL du caisson de basses dessous.
- Page 18 Raccordements Remarque y Il faut quelques secondes (ou peut-être plus) pour que l’appareil et le caisson de basses communiquent entre eux et émettent des sons. y Plus l’unité et le caisson sont proches, meilleur est le son. Il est recommandé d’installer l’unité...
- Page 19 à la prise de sortie OPTICAL OUT du téléviseur à Les fonctions contrôlables via la télécommande du l’aide d’un câble OPTICAL. téléviseur LG sont le réglage du volume et la mise en sourdine. Effectuez l’un des raccordements suivants, en fonction des capacités de votre équipement.
- Page 20 Raccordements LG Sound Sync avec connexion filaire LG Sound Sync avec connexion sans fil 1. Raccordez votre téléviseur LG à l’appareil à l’aide 1. Allumez l’appareil en appuyant sur le bouton 1 . d’un câble optique. 2. Sélectionnez la fonction LG TV en appuyant plusieurs fois sur le bouton F.
- Page 21 Fonctions pouvant être contrôlées par la y Selon votre modèle de téléviseur LG, il se peut télécommande du téléviseur LG : marche/arrêt, que vous deviez activer la fonction SIMPLINK augmentation/diminution du volume, etc.
- Page 22 à la prise HDMI * Les noms de marques pour le CEC sont SimpLink IN, changez la résolution de votre ordinateur (LG), Anynet+ (Samsung), BRAVIA Sync (Sony), en 576p (ou 480p), 720p, 1080i ou 1080p. EasyLink (Philips), etc.
- Page 23 Raccordements Raccordement Pour profiter du son et de l’image Vous pouvez profiter du son et de l’image de l’appareil d’appareils auxiliaires externe branché. Raccordement HDMI Vous pouvez profiter du son et de l’image d’une connexion HDMI sur un périphérique externe. Pour profiter du son uniquement Câble HDMI Vous pouvez profiter du son de l’appareil externe...
- Page 24 Raccordements Raccordement à l’entrée Connexion USB OPTICAL IN Branchez un appareil USB au port USB à l’arrière de l’appareil. Branchez une prise de sortie optique externe des appareils externes sur la prise d’ e ntrée OPTICAL IN. Câble optique Vers la prise de sortie optique de votre appareil externe Remarque...
- Page 25 Raccordements Impératifs à respecter pour les Fichiers compatibles périphériques USB Fréquence d’échantillon y Les périphériques nécessitant l’installation d’un MP3 : dans les 32 à 48 kHz programme supplémentaire après le raccordement WMA : dans les 32 à 48 kHz à un ordinateur ne sont pas pris en charge. OGG : dans les 32 à...
- Page 26 Raccordements Remarque y Les dossiers et fichiers du périphérique USB sont reconnus comme illustré ci-dessous. : Dossier *ROOT : Fichier y Si un dossier ne contient aucun fichier, ce dossier n’apparaîtra pas. y Un fichier sera lu du fichier $A au fichier $J , un par un.
- Page 27 Utilisation Remarque Fonctions de base y Il se peut que le point de reprise soit réinitialisé lorsque vous débranchez le Fonctionnement USB cordon d’alimentation ou que vous retirez le périphérique USB de l’appareil. 1. Connectez le périphérique USB au port USB. y La lecture répétée/aléatoire fonctionne comme suit.
- Page 28 Cette fonction peut ne pas fonctionner correctement lorsque des fonctions de contrôle du téléviseur telles que HDMI CEC, SIMPLINK et LG Sound Sync sont activées. y Cette fonctionnalité peut ne pas être compatible lorsque l’unité et la télévision sont reliées avec un câble HDMI.
- Page 29 Cette unité s’allume automatiquement dès réception d’une source d’ e ntrée : Optical, LG TV ou Bluetooth. temps depuis le téléviseur connecté par la fonction de LG Sound Sync (Optique/Sans fil).
- Page 30 é nergie. Ainsi, l’appareil redémarrera Cet appareil reconnaît les signaux entrants tels rapidement lorsque vous le souhaiterez. que Optique, HDMI ARC, Bluetooth et LG TV. Il Pour activer cette fonction, appuyez sur le bouton sélectionne automatiquement la fonction appropriée.
- Page 31 Votre haut-parleur apparaît sous le nom téléphone mobile équipé de la technologie sans « LG DSN5(XX) ». fil Bluetooth peut être contrôlé en cascade si la 3. Sélectionnez le « LG DSN5(XX) ». connexion est effectuée via la technologie sans fil Bluetooth. Remarque y Appareils disponibles : smartphone, lecteur MP3, y “XX”...
- Page 32 Utilisation Remarque 4. Lorsque cet appareil est correctement connecté à votre périphérique Bluetooth, y Si la connexion Bluetooth ne fonctionne pas les indications « PAIRED » [ nom de correctement, essayez de l’appairer à nouveau. votre périphérique [ « BT » apparaissent y Le son peut être interrompu lorsque des successivement dans l’afficheur.
- Page 33 Bluetooth ou selon certains téléviseurs fonctionnant différemment. À propos de « LG Sound Bar » App « LG Sound Bar » App apporte une série de nouvelles Verrouillage de la connexion fonctionnalités à cette station. Pour profiter de plus de fonctionalités, nous vous Bluetooth (BT LOCK) recommendons de télécharger et d’installer des app...
- Page 34 « LG Sound Bar » pour télécharger l’application « LG Sound Bar » peut ne pas fonctionner. Bluetooth. y Une fois « LG Sound Bar » connecté, de la Remarque musique pourra être émise depuis votre y Assurez-vous que votre périphérique appareil.
- Page 35 Vérifiez la connexion de l’appareil externe (TV, lecteur DVD/Blu-Ray ou appareil Bluetooth). La fonction AUTO POWER y Vérifiez l’ é tat de la fonction SIMPLINK sur votre téléviseur LG et désactivez-la. est inopérante y Selon le périphérique connecté, il est possible que cette fonction soit inopérante.
- Page 36 Dépannage Symptômes Cause et solution Vérifiez les détails ci-dessous et ajustez l’unité en fonction de ces derniers. y Avec la barre de son connectée au téléviseur, changez le paramètre AUDIO DIGITAL OUT (SORTIE AUDIO NUMERIQUE) sur le Menu du téléviseur de [PCM] à...
- Page 37 Dépannage NOTES pour lancer le mode Demo Symptômes Cause et solution Vous ne pouvez pas changer de source d’ e ntrée Débranchez le câble d’alimentation, puis rebranchez-le. en utilisant le bouton F, comme le BT (Bluetooth), Si cela ne fonctionne pas, après avoir réglé le volume l’interface HDMI etc.
- Page 38 Bluetooth SIG, Inc. et toute utilisation de telles marques par LG Electronics s’ e ffectue sous licence. Toutes les autres marques commerciales et marques déposées appartiennent à leurs propriétaires respectifs.
- Page 39 Annexe Spécifications Généralités Reportez-vous à l’ é tiquette principale sur l’appareil. Consommation Veille en réseau : 1,0 W (si tous les ports réseau sont activés.) y Modèle : DA-50F25 y Fabricant : Asian Power Devices Inc. y Entrée : 100 - 240 V ~ 50 - 60 Hz y Sortie : 25 V 0 2 A Adaptateur secteur y Modèle : MS-Z2000R250-050D0-P...
- Page 40 Annexe Caisson de basses sans fil Alimentation Reportez-vous à l’ é tiquette principale sur le caisson de basses. Consommation Reportez-vous à l’ é tiquette principale sur le caisson de basses. Type 1 haut-parleur 1 voie Impédance 3 Ω Puissance d’ e ntrée nominale 220 W RMS Puissance d’...
- Page 41 Annexe Manipulation de l’enceinte Lors de l’expédition du haut-parleur Veuillez conserver le carton d’ e xpédition et les emballages d’ o rigine. Si vous devez transporter le haut-parleur, pour une protection maximale, emballez-le tel que vous l’avez reçu à sa sortie de l’usine.
