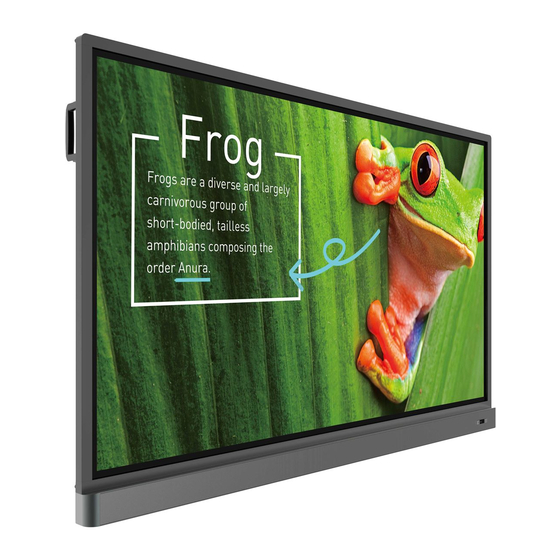

- Page 1 RM7501K/RM8601K Écran plat interactif Manuel d’utilisation...
- Page 2 Décharge de responsabilité BenQ Corporation n’accorde aucune représentation ni garantie, qu’elle soit explicite ou implicite, quant au contenu du présent document. BenQ Corporation se réserve le droit de réviser le contenu de la présente publication et d’y apporter des modifications de temps à...
- Page 3 Notes sur le panneau LCD de cet affichage......2 Avis de sécurité pour la télécommande........3 Avis sur la sécurité des piles ............3 BenQ ecoFACTS ................4 Contenu de l’emballage ............5 Installation de l’affichage............. 6 Monter l’affichage ................6 Parties de l’affichage et leurs fonctions......
- Page 4 Menu Son ..................35 Menu Paramètre................. 36 Travailler avec le système d’exploitation Android ..38 Paramètres.................. 39 Application locale ..............40 BenQ Suggest ................41 Browser ..................42 ES File Explorer ............... 43 InstaQPrint .................. 44 InstaShare ................... 45 Multimedia................... 47 WPS Office..................
- Page 5 Avertissements et précautions de sécurité Avertissements et précautions de sécurité CET ÉQUIPEMENT DOIT ÊTRE MIS À LA TERRE Pour assurer une utilisation en toute sécurité, la prise à trois broches ne doit être insérée que dans une prise secteur standard correspondante qui est effectivement mise à...
- Page 6 Instructions de sécurité importantes Instructions de sécurité importantes 1. Lisez ces instructions. 2. Conservez ces instructions. 3. Respectez tous les avertissements. 4. Suivez toutes les instructions. 5. N’utilisez pas cet appareil près de l’eau. 6. Nettoyez uniquement avec un chiffon sec. 7.
- Page 7 • La gamme RM ne prend pas en charge l’utilisation en portrait ; l’utilisation en portrait peut causer des dommages à l’affichage. La garantie BenQ ne couvre pas l’utilisation erronée. Avis de sécurité pour la télécommande •...
- Page 8 à phase 230V. BenQ ecoFACTS BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting...
- Page 9 Contenu de l’emballage Contenu de l’emballage Ouvrez l’emballage commercial et vérifiez le contenu. Si un des éléments est absent ou endommagé, veuillez contacter votre revendeur immédiatement. PC USB MEDIA USB TOUCH USB HDMI 6 cordons 1 câble D-Sub Affichage LCD Télécommande d’alimentation (15 broches)
- Page 10 *Type de vis : M8 *Type de vis : M8 568,4 568,4 4-M8*20L 4-M8*20L RM7501K RM8601K 5. Installez le support mural sur Épaisseur du l’affichage et fixez l’écran au mur support de selon les instructions du support de montage mural montage.
- Page 11 Installation de l’affichage • Pour maintenir une bonne ventilation, gardez au moins 10 mm (0,39") 10 mm d’espace libre entre l’arrière de l’affichage et le mur. • Veuillez consulter un technicien professionnel pour les installations murales. Le fabricant décline toute responsabilité...
- Page 12 Parties de l’affichage et leurs fonctions Parties de l’affichage et leurs fonctions Panneau avant/arrière Description Connecte le câble USB de l’affichage à un ordinateur pour TOUCH USB utiliser le module tactile. Se connecte à un périphérique audio externe (comme un AUDIO OUT haut-parleur, un système stéréo ou un casque) pour sortir l’audio fourni par la source vidéo.
- Page 13 Parties de l’affichage et leurs fonctions Appuyez pour ouvrir ou fermer le menu de la barre latérale. MENU Détecte les conditions de la lumière ambiante pour régler Capteur de lumière automatiquement la luminosité du rétroéclairage de ambiante l’affichage. Capteur de la Reçoit le signal de la télécommande.
- Page 14 Parties de l’affichage et leurs fonctions Télécommande ALIMENTATION Éteint ou allume l’affichage. INPUT Permet de choisir la source d’entrée. CH RETURN Retourne au canal de programme précédent (cette fonction n'est prise en charge que pour certains modèles). INFO Indique la source d’entrée et la résolution actuelles.
- Page 15 Parties de l’affichage et leurs fonctions CH+ / CH- • Sélectionne le canal de programme. • Appuyez et maintenez le bouton pour activer/désactiver la fonction Verrou clavier. • Appuyez et maintenez le bouton pour activer/désactiver la fonction Verrou IR. Bascule le système en système d’exploitation Android, puis ouvre l’appli de WPS Office.
- Page 16 Parties de l’affichage et leurs fonctions Bouton Accueil ( Retourne à l’écran d’accueil (dans le système d’exploitation Android). Vous pouvez continuer à appuyer Eye Care sur la télécommande, le mode Eye Care sera alors affiché sur le coin supérieur gauche de l’affichage, qui est le mode de faible lumière bleue. Utilisation de la télécommande Installation des piles de la télécommande 1.
- Page 17 Parties de l’affichage et leurs fonctions Conseils d’utilisation de la télécommande • Pointez le haut de l’avant de la télécommande directement vers la fenêtre du capteur de la télécommande sur l’affichage lors de l’appui sur les boutons. • Ne mouillez pas la télécommande. Ne la placez pas dans un environnement humide (comme une salle de bain).
- Page 18 Connexion Connexion Connexion des signaux audio/vidéo Faites attention aux notes suivantes lorsque vous connectez les câbles : • Veuillez éteindre tous les appareils. • Familiarisez-vous avec les ports audio/vidéo sur l’affichage et les appareils que vous souhaitez utiliser. Il faut savoir que les connexions incorrectes peuvent affecter la qualité d’image.
- Page 19 Connexion Connexion des entrées numériques 1. Connectez la prise de sortie HDMI d’un ordinateur ou périphérique A/V (comme un magnétoscope ou un lecteur de DVD) à la prise d’entrée HDMI 1, HDMI 2, HDMI 3 ou HDMI 4(MHL) sur l’affichage aux en utilisant le câble HDMI fourni. 2.
- Page 20 Connexion Connexion des entrées du périphérique mobile 1. Connectez la prise de sortie micro-USB d'un périphérique compatible MHL (comme un Smartphone ou une tablette) à la prise d’entrée HDMI 4(MHL) sur l’affichage à l’aide d’un câble MHL. 2. Pour afficher l’image vidéo de cette entrée, appuyez le bouton INPUT sur la télécommande, ou appuyez sur l’icône Source d'entrée ( ) dans le menu de la barre latérale, puis sélectionnez HDMI 4.
- Page 21 Connexion Connexion des entrées multimédia Pour afficher les fichiers multimédia sur le lecteur flash USB : 1. Branchez le lecteur flash USB dans le port USB2.0 ou USB3.0. 2. Une boîte de dialogue apparaît à l’écran. Sélectionnez OK pour accéder au mode multimédia.
- Page 22 Connexion Connexion du module tactile Connectez la prise TOUCH (type B) sur l’écran au port USB d’un ordinateur en utilisant le câble USB fourni. Le module tactile de l’affichage prend en charge le fonctionnement Plug-and-Play. Il n’est pas nécessaire d’installer des pilotes supplémentaires sur l’ordinateur.
- Page 23 Connexion Connexion de l’alimentation Branchez une extrémité du cordon d’alimentation dans la prise d’entrée d’alimentation sur l’affichage et l’autre extrémité dans une prise secteur appropriée (si la prise est commutable, allumez l’interrupteur). • Le cordon d’alimentation fourni est adapté pour une utilisation avec une alimentation 110-240 V CA seulement.
- Page 24 Connexion Installer et retirer le module OPS L'illustration présentée ci-dessous est pour référence. Le contenu réel, les applications préinstallées et les services disponibles peuvent varier selon le produit fourni dans votre région. Le module OPS doit être acheté séparément. Pour installer le module OPS : 1.
- Page 25 Utilisation de l’écran tactile Utilisation de l’écran tactile Vous pouvez utiliser l’écran tactile optique pour contrôler votre système d’exploitation. L’écran tactile permet d’émuler les fonctions de souris de base et prend en charge les fonctions tactiles multipoint pour Windows 7/8*. Le tableau suivant présente une liste des gestes que vous pouvez utiliser sur l’écran tactile.
- Page 26 Utilisation de l’écran tactile Fonctions du système Gestes d’exploitation Pour Windows Vista, Windows 7, Windows 8.1 et Windows 10 Faites glisser un doigt à gauche ou à droite. Sélection Faites glisser rapidement votre doigt dans une direction souhaitée. Panoramique haut / Panoramique bas / Retour / Avant Fonctions tactiles multipoint...
- Page 27 Utilisation de l’écran tactile Fonctions du système Gestes d’exploitation • Déplacez deux doigts dans des directions opposées. • Utilisez un seul doigt pour pivoter autour d’un autre. Pris en charge par certaines applications Appuyez deux doigts en même temps. La cible doit être le point médian entre les doigts. Pris en charge par certaines applications Pour Windows XP, Windows Vista et Windows 7...
- Page 28 Utilisation de l’écran tactile Geste Description Faire glisser pour panoramique Faire glisser est principalement utilisé pour les interactions de panoramique, mais peut aussi être utilisé pour déplacer, dessiner ou écrire. Faire glisser peut également être utilisé pour cibler des petits éléments denses en frottant (en faisant glisser le doigt sur les objets tels que les cases d’option).
- Page 29 Utilisation de l’écran tactile Instructions importantes pour l’utilisation de l’écran tactile Veuillez nettoyer le cadre en cas de signe de mauvais fonctionnement de l’écran tactile. • Avant de nettoyer l’écran, assurez-vous que l’écran est éteint, et débranchez le cordon d’alimentation. •...
- Page 30 Suivez les instructions à l’écran ou les étapes ci-dessous pour démarrer votre affichage et terminer la configuration initiale. 1. Allumez l’affichage. Attendez que l’affichage démarre avec l’écran BenQ. Cela peut prendre un certain temps. 2. Appuyez sur Suivant sur l’écran pour commencer. Suivez les instructions à l’écran pour configurer la langue, la date et l’heure, et le réseau.
- Page 31 Opérations de base Menu de la barre latérale Pour accéder au menu de la barre latérale : 1. Appuyez le bouton MENU ( ) sur le panneau de commande, ou faites glisser vers l’intérieur depuis le bord droit de l’écran. Le menu de la barre latérale apparaît à droite de l’écran.
- Page 32 Opérations de base Changement des signaux d’entrée Pour sélectionner un signal d’entrée : • Appuyez le bouton INPUT sur la télécommande et appuyez le bouton ou pour sélectionner un signal d’entrée. • Appuyez sur l’icône Source d'entrée ( ) dans le menu de la barre latérale, puis appuyez sur un signal d’entrée.
- Page 33 • Lorsque vos yeux sont fatigués, fermez les yeux pendant une minute, puis tournez vos yeux dans toutes les directions. Téléchargement de logiciel BenQ peut publier périodiquement des mises à jour logicielles qui peuvent ajouter des fonctions ou applications associées à votre affichage. Pour vérifier s’il y a une mise à jour logicielle disponible pour votre appareil ou pour obtenir la clé...
- Page 34 • Si vous vous connectez à un réseau sans fil sécurisé, entrez le mot de passe pour accéder au réseau sans fil lorsque vous y êtes invité et appuyez sur Se connecter. • Pour la connexion sans fil, l'expédition BenQ n'inclut pas les dongles sans fil. Vous pouvez donc l'acheter séparément auprès d'un revendeur local.
- Page 35 Opérations de base Restaurer les paramètres par défaut Si vous rencontrez des problèmes avec votre affichage, vous pouvez restaurer tous les paramètres aux réglages d’usine par défaut. Avant d’effectuer une réinitialisation d’usine, assurez-vous de sauvegarder vos données et fichiers importants. Deux méthodes peuvent être utilisées pour réinitialiser votre affichage.
- Page 36 Le menu à l’écran (OSD) Le menu à l’écran (OSD) Présentation du menu OSD Nom du menu Options/fonctions Voir page • Mode image • Contraste • Luminosité • Teinte • Netteté Image • Saturation • Rétroéclairage • Mode image PC •...
- Page 37 Le menu à l’écran (OSD) Opérations dans le menu OSD Utilisation de l’écran tactile Utilisation de la télécommande 1. Faites glisser vers l’intérieur depuis le 1. Appuyez le bouton MENU pour ouvrir bord droit de l’écran pour révéler le le menu OSD. menu de la barre latéral, et appuyez sur Paramètres d'affichage ( ) pour...
- Page 38 Le menu à l’écran (OSD) Menu Image Les images d’écran et les icônes dans ce document sont pour référence seulement. Les affichages réels peuvent varier. Description Définit le mode d’affichage. Les modes disponibles sont pc, Clarté, Standard, Eyecare et Utilisateur. Les propriétés, telles que Contraste, Luminosité, Teinte, Netteté, Saturation et Mode image PC peuvent Mode image être réglées si le mode est défini sur Utilisateur.
- Page 39 Le menu à l’écran (OSD) Définit le format de l’image affichée. Le format pris en charge varie en fonction de la source d’entrée : Mode zoom • HDMI : Auto, Panorama, Just Scan, 14:9, Mode PC, Par défaut, 16:9 et 4:3. •...
- Page 40 Le menu à l’écran (OSD) Menu Paramètre Les images d’écran et les icônes dans ce document sont pour référence seulement. Les affichages réels peuvent varier. Software Update(USB) Description Ajuste le temps d’affichage du menu à l’écran. Les options disponibles sont Durée du menu 5 secondes, 10 secondes, 15 secondes, 20 secondes, 30 secondes ou Toujours.
- Page 41 Le menu à l’écran (OSD) Définit l’affichage sur un mode d’alimentation spécifique une fois que l’alimentation principale a été ré-alimentée après un arrêt (par exemple une coupure de courant). Les options disponibles sont Veille, Dernier État état ou Allumé. d'alimentation Si le mode est défini sur Veille, vous devez appuyer le bouton ALIMENTATION sur le panneau de commande ou sur la télécommande pour allumer l’affichage.
- Page 42 Travailler avec le système d’exploitation Android Travailler avec le système d’exploitation Android Pour basculer au système d’exploitation Android : 1. Appuyez le bouton MENU ( ) sur le panneau de commande, ou faites glisser vers l’intérieur depuis le bord droit de l’écran. Le menu de la barre latérale apparaît à droite de l’écran.
- Page 43 Travailler avec le système d’exploitation Android Paramètres Appuyez sur pour lancer Paramètres. Avec cette application, vous pouvez afficher et configurer les paramètres pour votre appareil. Appuyez sur l’option de menu désirée pour accéder à son sous-menu. Option du menu Description Sélectionnez Wi-Fi ou Ethernet pour afficher l’état du Sans fil et réseaux réseau ou configurer la connexion réseau.
- Page 44 Appuyez sur l’appli souhaitée pour lancer l’appli. Nom d’application/Icône Description Affiche les applis Android proposées par BenQ. Consultez BenQ Suggest ( BenQ Suggest à la page 41 pour plus d’informations. Accède aux pages Web. Consultez Browser à...
- Page 45 Travailler avec le système d’exploitation Android BenQ Suggest Appuyez sur pour lancer BenQ Suggest. Avec cette application, vous pouvez afficher les applis proposées par BenQ pour téléchargement. Appuyez sur la catégorie sur le panneau de gauche pour parcourir les applis suggérées.
- Page 46 Travailler avec le système d’exploitation Android Browser Appuyez sur pour lancer Browser. Avec cette application, vous pouvez afficher les pages Web. Avant de lancer l’application, assurez-vous que votre affichage est correctement connecté à Internet. Appuyez sur l’icône sur le panneau supérieur pour activer sa fonction. Faites glisser sur l’écran pour faire défiler la page affichée.
- Page 47 Travailler avec le système d’exploitation Android ES File Explorer Appuyez sur pour lancer ES File Explorer. Avec cette application, vous pouvez gérer les fichiers et les applis. Appuyez sur la catégorie sur le panneau de gauche et sélectionnez le dossier souhaité à parcourir.
- Page 48 Travailler avec le système d’exploitation Android InstaQPrint Appuyez sur pour lancer InstaQPrint. Avec cette application, vous pouvez imprimer un fichier ou une image de site Web en utilisant une imprimante Wi-Fi ou distante. • Avant de lancer l’application, assurez-vous que votre affichage est correctement connecté à Internet.
- Page 49 Travailler avec le système d’exploitation Android InstaShare Appuyez sur pour lancer InstaShare. Avec cette application, vous pouvez afficher un miroir de l’écran de l’affichage sur votre Smartphone ou votre tablette pour une annotation pratique, afficher un miroir de l’écran de votre Smartphone ou tablette sur l’affichage.
- Page 50 Travailler avec le système d’exploitation Android 3. Ouvrez l’appli InstaShare sur votre appareil mobile, puis cliquez sur le nom d’ID InstaShare auquel vous voulez vous connecter ou entrez le code d’association. 4. Entrez le code de connexion indiqué dans le coin supérieur droit de l’affichage ou vous pouvez également trouver le code de connexion dans Paramètre ( 5.
- Page 51 Travailler avec le système d’exploitation Android Multimedia Appuyez sur pour lancer Multimedia. Avec cette application, vous pouvez parcourir les photos, chansons ou vidéos stockées sur la mémoire interne ou les périphériques de stockage connectés. • Appuyez sur Tous pour afficher tous les fichiers. •...
- Page 52 Travailler avec le système d’exploitation Android WPS Office Appuyez sur pour lancer WPS Office. Avec cette application, vous pouvez ouvrir des documents, y compris les fichiers PDF ainsi que les documents Microsoft Word, PowerPoint et Excel. Pour modifier un fichier avec WPS Office : 1.
- Page 53 Travailler avec le système d’exploitation Android Fonction Description Appuyez pour ouvrir, enregistrer, partager, imprimer et gérer vos Fichier présentations. Afficher Appuyez pour changer ou modifier les vues de présentation. Appuyez pour démarrer ou configurer un diaporama. Lecture Modifier Appuyez pour modifier le contenu ou le format des diapositives. Appuyez pour insérer des tableaux, des images, des graphiques, des Insérer commentaires, de la vidéo ou de l’audio.
- Page 54 Informations du produit Informations du produit Spécifications Spécifications Élément RM7501K RM8601K Rétroéclairage DLED DLED Taille du panneau 75" 86" Taille de pixel (mm) 0,43 (H) x 0,43 (V) 0,49 (H) x 0,49 (V) Résolution native UHD 3840 x 2160 UHD 3840 x 2160...
- Page 55 Informations du produit 100 - 240V CA, 50/60 Hz, 100 - 240V CA, 50/60 Hz, Alimentation 5,0A 5,5A Alimentation Consommation max. 460W 500W Consommation veille ≤0,5 W Température de C - 40 fonctionnement Humidité de 20% ~ 80% RH sans 20% ~ 80% RH sans fonctionnement condensation...
- Page 56 APK peut ne pas être installé dans l’emplacement par défaut, sauf autorisation donnée par les unités de direction. Contactez votre revendeur BenQ pour le support requis pour l'autorisation de la direction. Sans l’autorisation de la direction, la fonction d’installation ne fonctionnera pas.
- Page 57 Informations du produit Dimensions RM7501K 26,3 26,3 1085,3 387,6 297,7 Unité : mm...
- Page 58 Informations du produit RM8601K Unité : mm...
- Page 59 Informations du produit Résolution du signal d’entrée prise en charge RM7501K et RM8601K Source d’entrée HDMI 1/ Résolution HDMI 2/ HDMI 4 HDMI 3/ 640 x 350 à 85Hz 640 x 480 à 85Hz 640 x 480 à 60Hz 720 x 400 à 85Hz 720 x 400 à...
- Page 60 Dépannage Dépannage Problème Solution Vérifiez ce qui suit : • L’affichage est-il allumé ? Vérifiez le témoin d’alimentation de l’affichage. • L’appareil de source du signal est-il allumé ? Allumez l’appareil et réessayez. • Des connexions de câbles sont-elles lâches ? Assurez-vous que tous les câbles sont bien connectés.
- Page 61 Dépannage • Vérifiez que les piles ne sont pas orientées incorrectement. • Vérifiez que les piles ne sont pas mortes. • Vérifiez votre distance et angle par rapport à l’affichage. • Vérifiez que la télécommande est correctement pointée vers la fenêtre du capteur de la télécommande sur l’affichage.
