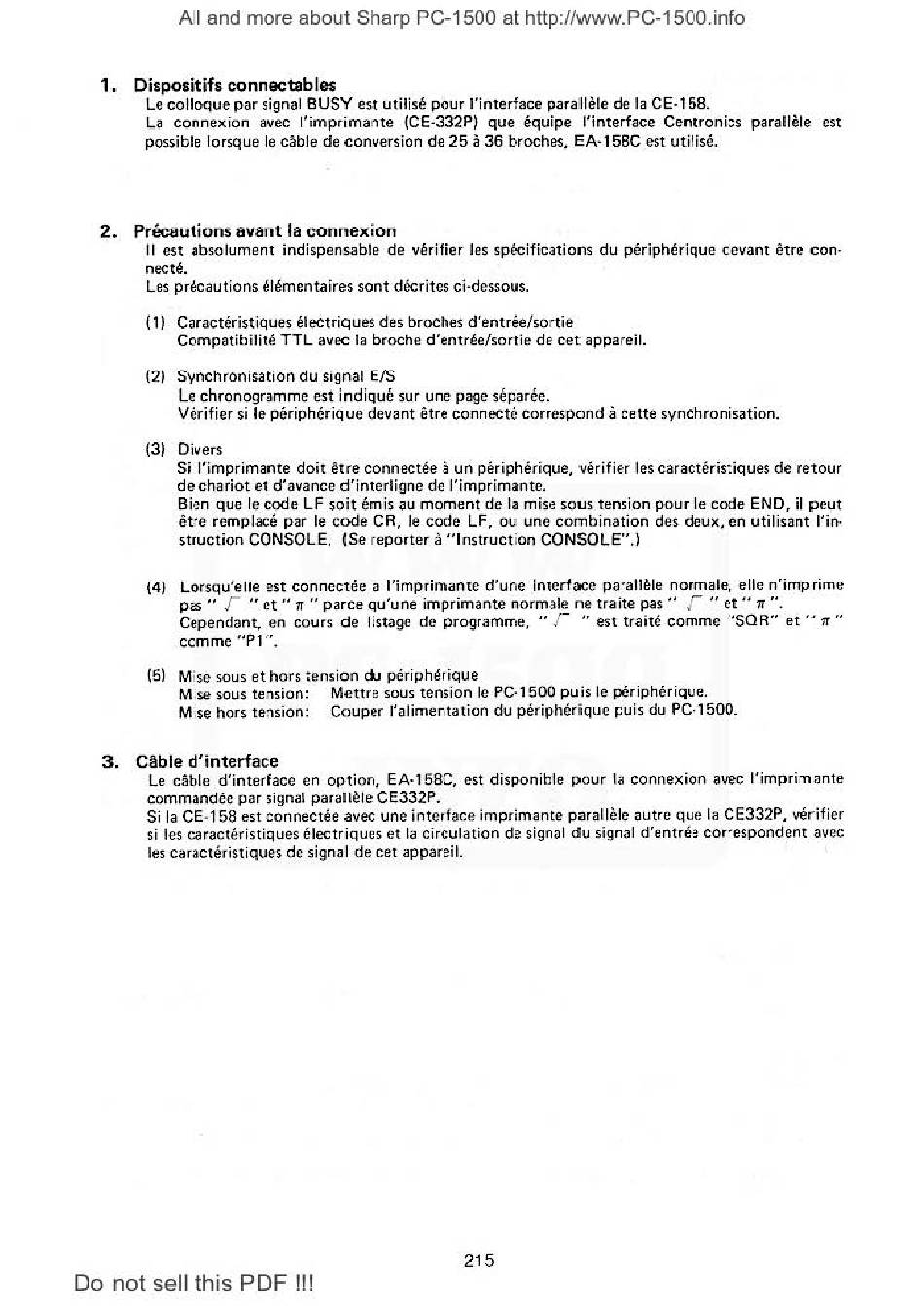

1.
Dispositifs
connectllbles
Le colloque
par
signal
BUSY
est
utilisé
pour l'interface
para'
l l
èle
de la
CE-158.
La
connexion avec l'imprimante (CE-332P) que
équipe l'interface Centronics
parallèle est
possible
lorsque le
càble
de
.conversion de 25
à
36
broches. EA·
158C est
utilisé.
2.
Précaut
ions
avant
la
con111exion
Il
est
absolument indispensable de
vérifier
les
spécifications
du périphérique devant
être con·
nec té.
Les
précautions
élémentaires
sont décrites
ci-dessous.
(
1)
Caractéristiques électriques des
broches
d'entrée/sortie
Compatibili
té
TTL
avec
la broche
d'entrée/sortie de cet appareil.
(21
Synchronisation du
sig'1al
E/S
Le chronogramme
est indiqué
sur une page séparée.
Vérifier si
te
périphériq
ue
devant
être connecté
correspond
à
cette synchronisation.
(31
Divers
Si
l'imprimante
doit
être
connectée
a
un
pèriphérique,
vérifier les caractéristiques
de
retour
de chariot et
d'avanc
e
d'interligne de
l'imprimante.
Bien
que le
code
LF
soit ém is
au moment
de
la
mise
sous tension pour
le code END,
il
peut
être
remplacé par
le code
CR,
le
code
LF,
ou une combination
des
deux,
en utilisant
l'in·
struction
CONSOLE. CSe reporter
à
"Instruction CONSOLE".I
{4}
Lorsqu'elle est
connectée
a
l'impri1nante
d'une
interfocc
parallèle
normale,
elle
n'imprime
pas
..
r
..
et ..
1f
..
parce
qu'une imprimante
nor-male
ne
traite pas
..
r
"et
n
1r "
.
Cependant, en
co
urs de
listage
de
programme,
"
r
"
est
traité
comme "SOR" et
'"""
comme
"Pl".
(5) Mise sous
et
hors
:ension
du
périphérique
Mi~
sous
tension:
Mettre
sous
tension le
PC·1500 puis
le
pér iphérique.
Mise
hors tension
:
Co
uper
l'a
limentation
du
périphérique puis du PC· 1500.
3.
Câble d 'in
terface
Le
câble
d'interface
en
OP·tion,
EA·158C, est
disponible pour
la connexion
avec
l'imprimante
commandée par
signal
parallèle
CE332P.
Si la
CE-158
est
connectêe
:avec
une
interface
imprimante
parallèle
autre que la
CE332P,
vérifier
si
les
caractéristiques
électriques
et
la circulation
de
signal
d
u
signal
d'entrée correspondent
avec
tes
caractéristi
Q~•es
de
signal
de
cet
appareil.
215
