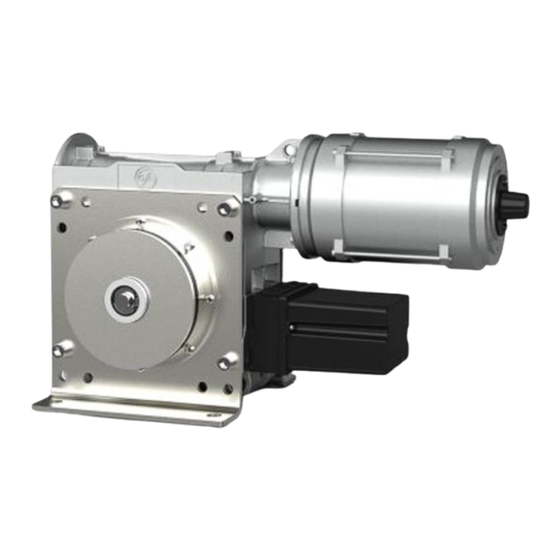

- Page 1 Instructions de montage ELEKTROMAT ST 80.24-50,00 Modèle : 10003195 00001 -fr- Version : 10.07.2020...
- Page 2 GfA ELEKTROMATEN GmbH & Co. KG Wiesenstraße 81 D-40549 Düsseldorf www.gfa-elektromaten.de info@gfa-elektromaten.de...
- Page 3 Table des matières Consignes générales de sécurité ..................4 Caractéristiques techniques .................... 5 Montage mécanique ....................... 6 Montage électrique ....................... 10 Raccordement du moteur ....................11 Raccordement des contacts de fin de course ..............11 ...
- Page 4 1 Consignes générales de sécurité Utilisation conforme à l'usage prévu L'entraînement est conçu pour les portes coulissantes à déplacement horizontal. Sa sécurité d'exploitation est uniquement garantie en cas d’utilisation conforme. L'entraînement doit être protégé de la pluie, de l'humidité et des intempéries. Nous déclinons toute responsabilité...
- Page 5 2 Caractéristiques techniques Série SG 115R Couple de sortie Vitesse de sortie Arbre de sortie/creux 50,00 Vitesse de sortie maximale Ouvert/Fermé 42 / 42 en mode convertisseur de fréquence Poids maximal de la porte 80000 Tension de service 3N~ 400 Courant de service 4,70 Fréquence de service...
- Page 6 3 Montage mécanique Conditions préalables Les contraintes admissibles des murs, fixations, éléments de connexion et de transmission ne doivent pas être dépassées même avec des couples de maintien ou des couples anti- chute maximaux (▶ observer les caractéristiques techniques). Éléments de connexion ▶...
- Page 7 Fixation 4 alésages sont disponibles pour la fixation. BAGAD0 4 3 0 1 _Z0 0 2...
- Page 8 Montage Les descriptions suivantes se réfèrent à une porte non spécifiée plus en détails. Observer également les indications du fabricant de la porte pour le montage. Avertissement – Blessures ou danger de mort possibles ! Pour le montage, utiliser un dispositif de levage d'une capacité de charge suffisante ...
- Page 9 Avertissement – Blessures ou danger de mort possibles ! Pour régler l'accouplement à friction, couper l'alimentation électrique ▶ L'accouplement à friction est une BAGAE4 3 0 3 _Z0 0 2 protection contre la surcharge. Il est serré à l'usine avec 24 Nm (ST 60) ou 30 Nm (ST 80).
- Page 10 4 Montage électrique Avertissement – Danger de mort dû au courant électrique ! Commuter les câbles hors tension et s'assurer de l'absence de tension Observer les prescriptions et les normes en vigueur Procéder au raccordement électrique dans les normes ...
- Page 11 5 Raccordement du moteur Redresseur demi-onde Moteur X13 Prise du moteur Frein magnétique 6 Raccordement des contacts de fin de course Thermocontact...
- Page 12 7 Fin de la mise en service/du contrôle Vérifier les composants suivants, puis remonter tous les recouvrements. Réducteur Contrôler si l'entraînement perd de l'huile (quelques gouttes sans gravité). Protéger durablement l'arbre de sortie contre la corrosion. Fixation Vérifier tous les éléments de fixation (consoles, bras anti couple, vis, bagues de blocage, etc.) quant à...
- Page 13 Frein Avertissement – Blessures ou danger de mort possibles ! Procéder à un essai de freinage. La course en inertie dépend de la porte et de son équipement. Observer les indications du fabricant de la porte. Dans un environnement susceptible de modifier le coefficient de friction de la garniture de frein (atmosphère chargée en huile, solvants, détergents, etc.), il faut utiliser la classe de protection IP65i.
- Page 14 CEM 2014/30/EU en vertu de la directive RoHS 2011/65/EU Nous, l’entreprise Les exigences suivantes visées à l’annexe I de la GfA ELEKTROMATEN GmbH & Co. KG directive 2006/42/CE relative aux machines sont déclarons, sous notre seule responsabilité, que satisfaites : le produit mentionné...
