Page 1

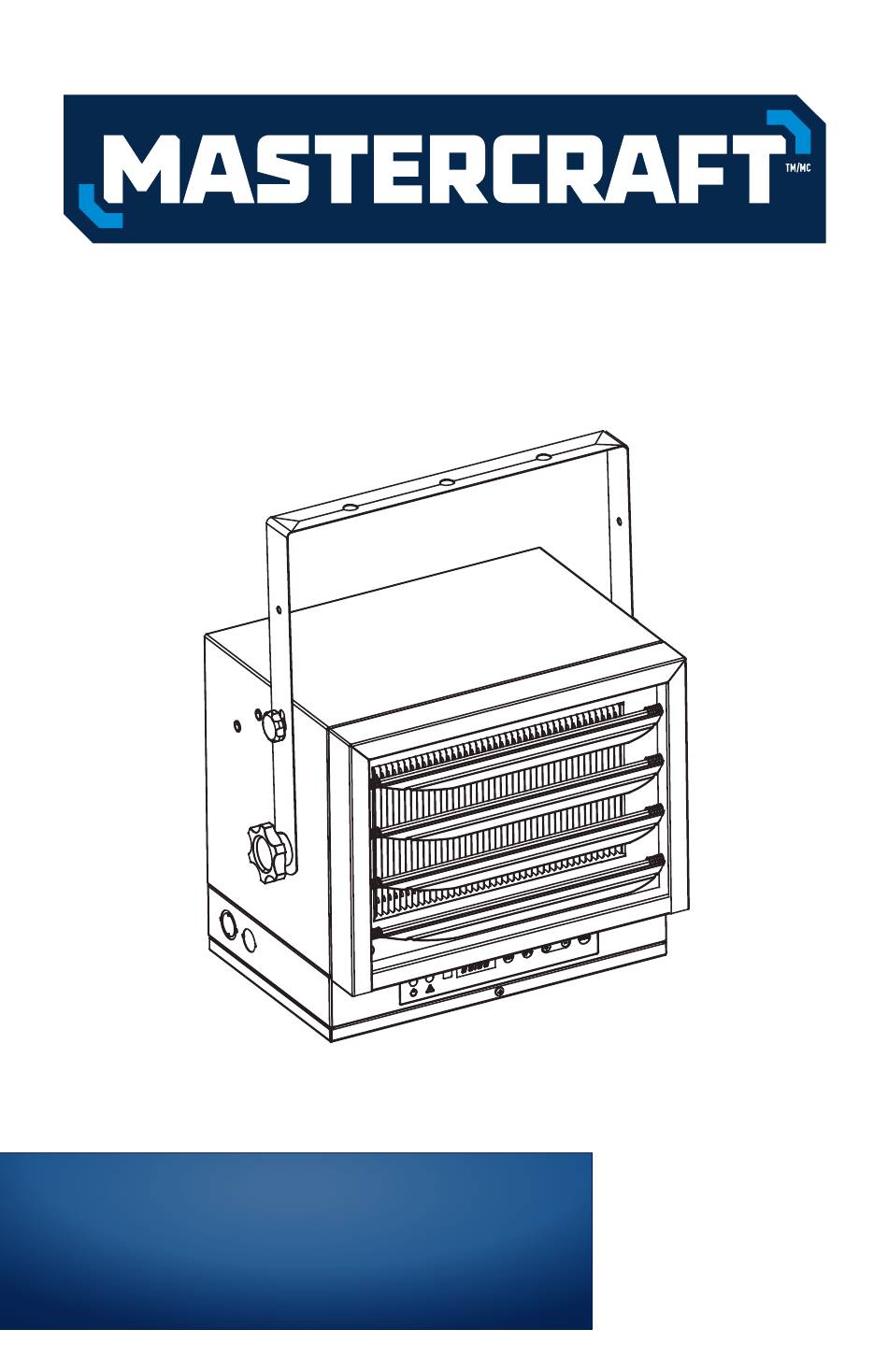

Nº de modèle : EH-4604BY RADIATEUR DE GARAGE CÂBLÉ avec télécommande IMPORTANT : GUIDE Veuillez lire attentivement ce guide d’utilisation avant de D'UTILISATION faire fonctionner ce radiateur et le conserver aux fins de consultation ultérieure.
Page 2
Nº de modèle : 043-5120-2 | Communiquez avec nous au 1 800 689-9928...
Page 3
TABLE DES MATIÈRES Fiche technique Instructions importantes Consignes de sécurité générales Emplacement du radiateur Instructions d’installation Directives de fonctionnement Entretien et nettoyage Garantie REMARQUE : Si des pièces sont manquantes ou endommagées, ou si vous avez des questions, veuillez appeler notre service d’assistance téléphonique sans frais au 1 800 689-9928. CONSERVEZ CES CONSIGNES Le présent guide d’utilisation contient un mode d’emploi et des consignes de sécurité...
Page 4
Nº de modèle : EH-4604BY | Communiquez avec nous au 1 800 689-9928 DESCRIPTION Les radiateurs utilitaires sont conçues pour les garages, les ateliers et autres endroits similaires. Les réglages de cet appareil peuvent être modifiés en sélectionnant les câbles prévus à cet effet à l’intérieur de l'appareil. Le débit d’air peut être réglé à la verticale ou à...
Page 5
INSTRUCTIONS IMPORTANTES Lorsque vous utilisez des appareils électriques, des précautions de base doivent être respectées afin de réduire le risque d’incendie, de choc électrique et de blessures, incluant les précautions suivantes : 1. Lisez toutes les directives avant d'utiliser le radiateur. 2.
Page 6
Nº de modèle : EH-4604BY | Communiquez avec nous au 1 800 689-9928 CONSIGNES DE SÉCURITÉ GÉNÉRALES 1. Utilisez uniquement des conducteurs en cuivre d’une capacité minimale de 75º C. 2. Le débit d’air doit être dirigé de manière parallèle aux murs adjacents, ou éloigné de ceux-ci.
Page 7
CHOISIR L’EMPLACEMENT DE L’APPAREIL Installez l’appareil loin des aires de circulation, en respectant les dégagements indiqués à la figure 1. Le débit d’air ne doit pas être restreint par des colonnes ou de la machinerie; de plus, l’air chaud devrait être dirigé parallèle aux murs et non directement sur ceux-ci.
Page 8
Nº de modèle : EH-4604BY | Communiquez avec nous au 1 800 689-9928 INSTRUCTIONS D’INSTALLATION QUINCAILLERIE REQUISE Pour l’installation, vous aurez besoin des articles suivants. Vous pouvez vous procurer ces articles chez votre quincailler local ou votre marchand de fournitures électriques : •...
Page 9
AJUSTEMENT DE LA DIRECTION DE L’AIR 1. Pour tourner l’appareil si l’appareil a été installé avec un tire-fond (tel qu’illustré à la figure 3a), tournez simplement le boîtier du radiateur dans la direction voulue. L’appareil ne peut être tourné sur le plan horizontal s’il a été installé avec deux tire-fond. 2.
Page 10
Nº de modèle : EH-4604BY | Communiquez avec nous au 1 800 689-9928 CONNEXIONS ÉLECTRIQUES Station terminale Moteur TGP-085 HL-YJF10 240 V 60 Hz Capteur de température AC 240 V/60 Hz Surchauffe Voyant d’avertissement Panneau de commandes º º Circuits électroniques Télécommande...
Page 11
POUR PROTÉGER L’ÉLÉMENT CHAUFFANT Cet appareil comprend une fonction de délai d’arrêt du ventilateur afin d’empêcher la surchauffe. Lorsque vous arrêtez l’appareil, l’élément chauffant s’arrêtera d’abord; le ventilateur continuera de fonctionner pendant 60 secondes afin de dissiper la chaleur résiduelle. 1.
Page 12
Nº de modèle : EH-4604BY | Communiquez avec nous au 1 800 689-9928 DIRECTIVES DE FONCTIONNEMENT Figure 10 Minuterie Haut (augmenter) Bas (diminuer) ºF / ºC Chauffage (arrêt / ventilateur / basse chaleur / chaleur élevée) Alimentation INSTRUCTIONS EN MODE NORMAL Bouton Le bouton interrupteur sert d’interrupteur marche/arrêt.
Page 13
TÉLÉCOMMANDE La télécommande est dotée des mêmes fonctions que celles du panneau de commandes sur le radiateur. º º Interrupteur (marche/arrêt) Affichage ºC/ºF Haut (augmenter) Chauffage (arrêt, ventilateur, basse chaleur, chaleur élevée) Bas (diminuer) Minuterie Figure 11 Une fois que la température ambiante atteint le niveau de réglage, le radiateur s’arrêtera de fonctionner.
Page 14
Nº de modèle : EH-4604BY | Communiquez avec nous au 1 800 689-9928 NETTOYAGE ET ENTRETIEN 1. Avant d'effectuer le nettoyage, assurez-vous que le courant a été coupé au panneau électrique principal et que l’élément chauffant de l’appareil est complètement refroidi.
Page 15
ANNULERIEZ VOTRE GARANTIE ET POURRIEZ SUBIR DES DOMMAGES MATÉRIELS OU DES BLESSURES. Ce produit Mastercraft est doté d’une garantie LIMITÉE d’un (1) an contre les défauts de matériaux ou de main-d’œuvre. Ce produit n’est pas garanti contre l’usure ou le bris causé...
