C A R A C T É R I S T I Q U E S – U T I L I S AT I O N
INSTRUCTIONS D'ASSEMBLAGE
(VOIR LA FIGURE 1)
REMARQUE: VEILLEZ À BIEN RETIRER TOUT LE
CONTENU DE L'EMBALLAGE. VÉRIFIEZ QUE VOUS N'AVEZ
OUBLIÉ AUCUNE PIÈCE ESSENTIELLE AU BON
FONCTIONNEMENT DU VENTILATEUR.
Outils requis: tournevis Phillips à pointe
cruciforme (non inclus)
Durée de l'assemblage: 5 à 10 minutes
1. Tirez le cordon d'alimentation par le retrait du socle
puis introduisez l'arrière du montant du ventilateur
dans la partie arrière du retrait du socle.
Remarque: le cordon d'alimentation se trouve à
l'arrière du montant du ventilateur et le socle
incorpore un canal prévu pour acheminer le cordon.
2. Insérez l'avant du montant du ventilateur dans
l'avant du retrait du socle.

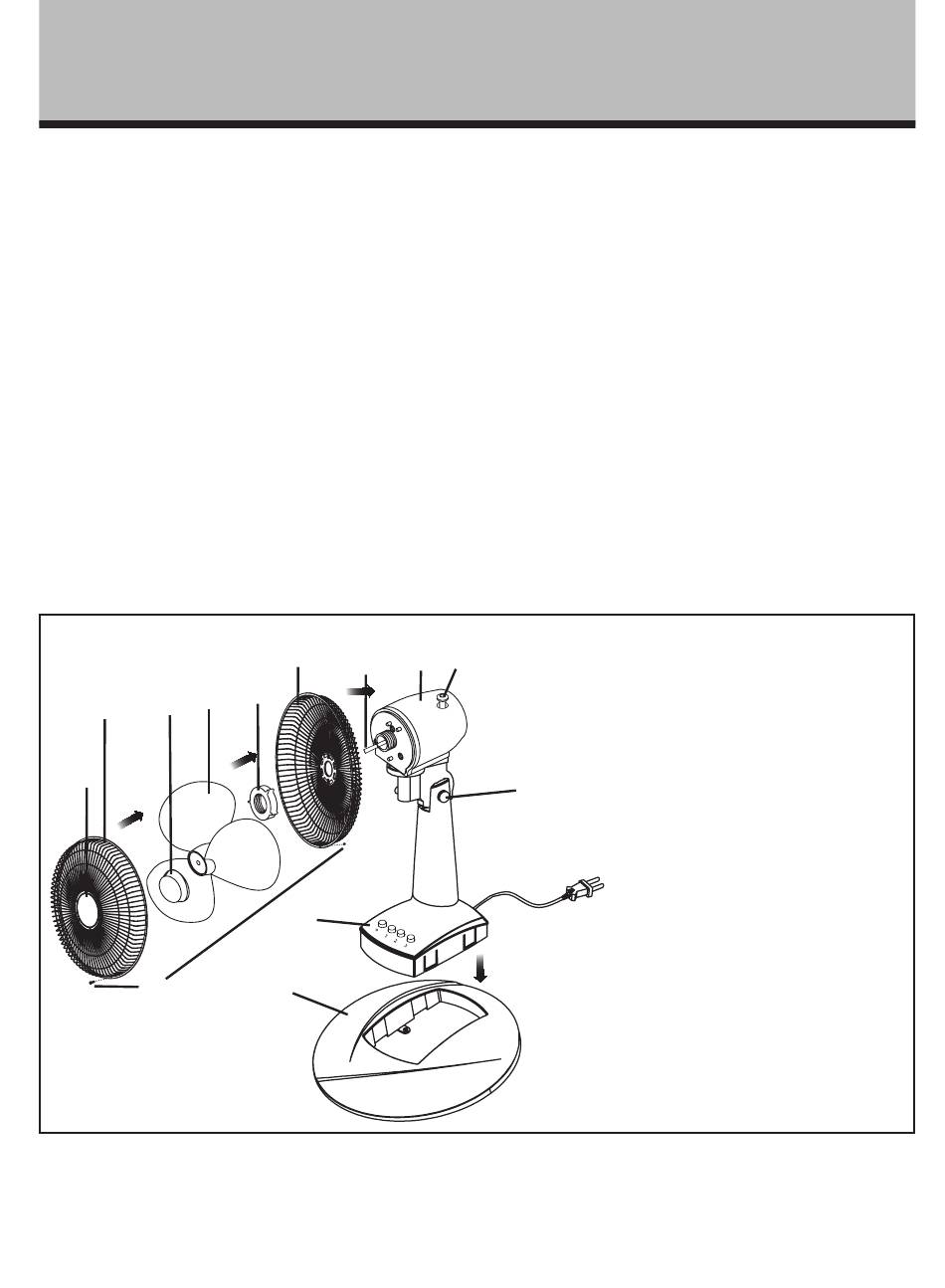

Figure 1
D
C
B
A
M
F
H
G
E
K
L
3. Faites concorder les fentes de la grille arrière avec les
encoches du boîtier du moteur. Lorsqu'elles
correspondent, la poignée de la grille arrière devrait
se trouver à la position midi.
4. Immobilisez la grille arrière au boîtier du moteur
avec l'écrou de montage. Serrez en sens horaire.
5. Glissez l'hélice sur l'arbre du moteur.
6. Attachez l'hélice à l'arbre du moteur avec le chapeau
de l'hélice. Serrez en tournant en sens antihoraire.
7. Ouvrez les pinces extensibles du pourtour de la grille
avant et enlevez la vis et l'écrou de grille qui se
trouvent en bas de la grille.
8. Glissez l'attache du haut de la grille avant sur le haut
de la grille arrière.
9. Fermez les pinces extensibles sur la grille arrière.
10. Replacez la vis et l'écrou de grille et serrez
fermement avec un tournevis.
I
J
A. Plaque de logo
B. Grille avant
C. Chapeau de l'hélice
D. Hélice du ventilateur
E. Écrou de montage de la grille
arrière
F. Grille arrière
G. Arbre du moteur
H. Boîtier du moteur
I. Bouton d'oscillation
J. Bouton de réglage d'inclinaison
K. Tableau de commande
L. Socle
M. Vis et écrou de la grille
