Manuel d'installation et d'utilisation

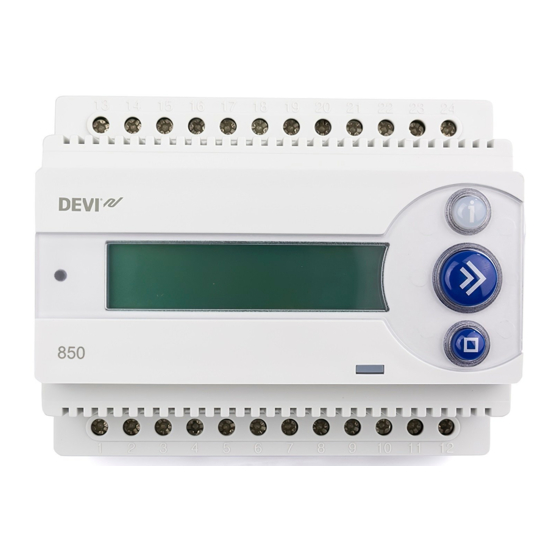

Détecteur Devireg™ 850
1

Publicité

Table des Matières
loading

Manuels Connexes pour DEVI Devireg 850

Sommaire des Matières pour DEVI Devireg 850

  • Page 1 Manuel d’installation et d’utilisation Détecteur Devireg™ 850...

  • Page 2: Table Des Matières

    Table des matières 1: Manuel utilisateur Présentation générale du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Applications .

  • Page 3: Présentation Générale Du Système

    Manuel utilisateur Présentation générale du système Le Devireg™ 850 est un système utilisé pour empêcher la formation de verglas et dé- neiger les surfaces extérieures . Le Devireg™ 850 peut gérer jusqu’à 2 zones indépendantes, dans toutes les configura- tions suivantes : •...
  • Page 4 Manuel utilisateur Lorsque le Devireg™ 850 gère plusieurs zones, il est possible de classer les zones par ordre de priorité . Grâce aux priorités, il est donc possible de déneiger 2 zones, même si la puissance nécessaire pour 2 zones n’est pas disponible . Le Devireg™...

  • Page 5: Touches

    Manuel utilisateur Présentation générale du système Le Devireg™ 850 fonctionne à l’aide de 3 touches et d’un écran à affichage digital af- fichant les informations dans plusieurs langues . Touches : Les fonctions des 3 touches sont : Info affiche des informations complémentaires / aide (active seulement lorsqu’elle est éclairée) Suivant rubrique suivante / ligne suivante / lettre suivante Entrée Confirme / Sélectionne...

  • Page 6: Menu

    Manuel utilisateur Vue d’ensemble (par défaut) : La vue d’ensemble montre le statut des deux systèmes A : Toit  simultanément . Le système A est détaillé sur la ligne B : Sol   supérieure, et le système B sur la ligne inférieure . Cet affichage permet à...

  • Page 7: Alertes Possibles Pendant L'opération

    Manuel utilisateur Alertes possibles pendant l’opération Obstruction Description: Lorsque l’alerte d’obstruction a été activée, une alarme se déclenche lor- sque le système détecte de l’humidité pendant 14 jours consécutifs . Dans le cas où le Devireg™ 850 contrôle plus d’un système et que les priorités ont été...

  • Page 8: Changement Des Paramètres Et De La Performance Des Systèmes

    Manuel utilisateur Changement des paramètres et de la performance des systèmes Plusieurs paramètres peuvent être modifiés pendant et après l’installation de chaque système . Pour une totale compréhension de l’action de ces paramètres sur la perfor- mance des systèmes de toiture et de sol, veuillez vous référer à l’annexe B : “Comment ça marche ?”...

  • Page 9: Système De Sol

    Manuel utilisateur Système de sol Température de fusion Modifier la valeur de la température de fusion aura des conséquences sur l’activation du système de chauffage en cas d’humidité et de froid . La valeur par défaut est de 4°C. Cela signifie que le système de chauffage s’activera si la température tombe en dessous de 4°C et que de l’humidité...

  • Page 10: Présentation Générale Du Système

    Manuel utilisateur Manuel utilisateur Manuel installeur Présentation générale du système Le Devireg™ 850 peut gérer jusqu’à 2 zones indépendantes, dans toutes les configura- tions suivantes : • Système de toiture simple (1 système, de 1 à 4 sondes de toiture) •...

  • Page 11: Placement

    Manuel utilisateur Manuel utilisateur Placement Le Devireg™ 850 et le bloc d’alimentation sont conçus pour être montés sur un rail DIN . Lorsque vous effectuez le montage, veuillez tenir compte des conditions suivantes : Le Devireg™ 850 est conçu et homologué pour fonctionner entre -10°C et +40°C.

  • Page 12: Manuel Installateur

    Manuel utilisateur Manuel Installateur A – Schémas de raccordement sondes devibus RS232 (pour mise à jour software) Blanc Blanc Rouge Noir Blanc Blanc Rouge Noir Alimentation 13 14 15 16 17 18 19 20 21 22 23 24 Devireg™ 850 9 10 11 12 Le Devireg™...
  • Page 13 Manuel Installateur B - 230V, 1-3 P/1-3 charges - Système A C - 230V, 1-3 P/1-3 charges - Système B Devireg™850 Devireg™850...
  • Page 14 Manuel Installateur D - 400 V, 2-3 Phase/1-3 charges - Système A E - 400 V, 2-3 Phase/1-3 charges - Système B Devireg™850 Devireg™850 F - Connexion directe - Système A G - Raccordement direct - Système B Devireg™850 Devireg™850 MAX 15A MAX 15A...

  • Page 15: Etapes D'installation Du/Des Système(S)

    Veuillez suivre la description générale puis sélectionner le scenario d’installation selon le type de système . Modifier les paramètres avec la touche : Valider la modification avec la touche : Généralités Allumer le Devireg™ 850 Devireg 850 Bienvenue Sélectionner la langue Choix de langue: Francais Le système effectue des contrôles…...

  • Page 16: Installation Du Système De Toiture

    Manuel installateur Installation du système de toiture L’installation d’un Devireg™ 850 avec un système de toiture a été sélectionnée . Les sondes peuvent être raccordées au Devireg™ 850 avant la mise sous tension, ou pendant l’installation . Le système utilise la sortie Système A Connecter sondes Si des sondes pour le Système A ne sont pas raccordées, Systeme A...

  • Page 17: Installation Du Système De Sol

    Manuel installateur Installation du système de sol L’installation d’un Devireg 850 avec un système de sol a été sélectionné . Les sondes peuvent être raccordées au Devireg 850 avant la mise sous tension, ou pendant l’installation . Le système utilise la sortie Système A Si des sondes pour le Système A ne sont pas raccordées, faites-le maintenant!

  • Page 18: Installation D'un Système Combi

    Manuel Installateur Installation d’un Système Combi L’installation d’un Devireg™ 850 avec un système de toiture et un système de sol a été selectionnée . Les sondes peuvent être raccordées au Devireg™ 850 avant la mise sous tension, ou pendant l’installation . Le premier système installé...
  • Page 19 Manuel Installateur Patientez jusqu’à ce que le nombre correct de sondes soit 3 sondes de sol détecté pour le Système B detecte.Accepte? Appuyez sur Lorsque toutes les sondes pour le Sys- tème B sont détectées… Systeme B Installe ! Le Système B est installé… Checking system <------>...

  • Page 20: Installation D'un Système Double

    Manuel Installateur Installation d’un système double L’installation d’un Devireg™ 850 avec 2 systèmes de toiture ou 2 systèmes de sol a été sélectionnée . Il est indispensable qu’aucune sonde, ou uniquement les sondes du Système A soient raccordées au Devireg™ 850 avant la mise sous tension . Les sondes du Système B doivent être raccordées au Devireg™...
  • Page 21 Manuel Installateur Patientez jusqu’à ce que le nombre correct de sondes soit 1 sonde de sol détecté pour le Système B detecte.Accepte? Appuyez sur lorsque toutes les sondes pour le Sys- tème B sont détectées…Le Système B est installé… Systeme B Installe ! Une vérification du système est effectuée…...

  • Page 22: Modification Du/Des Système(S)

    Manuel Installateur Modification du/des système(s) Il est possible de modifier les systèmes installés sur le Devireg™ 850 . Les modifications suivantes sont possibles : • Réactiver les sondes passives • Remplacer une sonde en dysfonctionnement • Ajouter une sonde supplémentaire Si le Devireg™...

  • Page 23: Remplacer Une Sonde En Dysfonctionnement

    Manuel Installateur Remplacer une sonde en dysfonctionnement : Sélectionnez “Changement de système” dans le “Menu Verific. systeme Installateur” <------> Le système recherche les sondes raccordées . Remplacer son- Sélectionnez la sonde passive, qui doit être remplacée de: Sonde1 FB2F par une neuve . Appuyer sur pour faire défiler les différentes Remplac...
  • Page 24 Manuel installateur Si vous avez sélectionné une nouvelle sonde à ajouter, Sonde ajoutee ! celle-ci est ajoutée .

  • Page 25: 3: Caractéristiques Techniques

    Caractéristiques techniques Caractéristiques techniques Données techniques Tension : • Devireg™ 850 18-26 VDC • Bloc d’alimentation 180-250 VAC, 50/60 Hz Consommation : • Devireg™ 850 Max . 3 W • Sonde(s) de toiture Max . 8W(par unité) * • Sonde(s) de sol Max .

  • Page 26: Réglages Par Défaut (Système De Toiture)

    Caractéristiques techniques Réglages par défaut (Système de toiture) Fonction Réglages par défaut Options Niveau d'humidité De 5 à 95 (5 étant le plus sensible à l’humidité) Température de dégiv- 1 .5°C 0 .0°C à 9 .9°C rage Post-chauffage 1 heure 0 à...

  • Page 27: Annexe A A: Menu

    Annexe A Annexe A Annexe A A: Menu Menu principal                               Système ...
  • Page 28 Annexe A Annexe A Voir les Voir les mesures de sonde Entrer dans les paramètres système (Système de toiture) (Système de toiture) mesures de sonde                ...
  • Page 29 Annexe A Annexe A Menu Installateur Menu Installateur                                  ...
  • Page 30 Annexe A Annexe A Changement de systeme Changement de systeme    Seulement si aucune sonde   passive (désactivée)  refonctionne Si aucune nouvelle sonde n’est Si une/des nouvelle(s) sonde(s) Si une/des nouvelle(s) sonde(s) détectée (L’exemple sont détectées, mais qu’aucune ET une/des sonde(s) passive(s) montre le système de sol) sonde passive n’est détectée.
  • Page 31 Annexe A Annexe A Voir statistiques Voir statistiques                                 ...

  • Page 32: B: Comment Ça Marche

    Manuel utilisateur Annexe B B : Comment ça marche ? Système de toiture Le système de toiture est entièrement Standby automatisé . (Pas de chauffage) Température > Il mesure constamment le taux d’humidité Température < Température de fusion Température de fusion et la température grâce à...

  • Page 33: Système De Sol

    Manuel utilisateur Annexe B Système de sol Température < Température de veille Standby Standby Temperature > Le système de sol est entière- Température de veille (Pas de chauffage) Maintien la tempéra- ture de veille ment automatisé . Température < Température de fusion (Chauffage) Il mesure constamment le Humidité...

  • Page 34: Sécurité Et Consommation D'énergie

    Manuel utilisateur Annexe B Post-chauffage Si la période de chauffage s’arrête parce que le taux d’humidité descend en dessous du niveau fixé, le cycle de post-chauffage commence . Le post-chauffage garantit qu’il ne reste pas de glace ou de neige sur le toit . Si la priorité...

  • Page 35: C: Bloc D'alimentation Et Câble D'alimentation

    Manuel utilisateur Annexe C Bloc d’alimentation et câble d’alimentation 2 blocs d’alim 24V, Système de sol 1 bloc d’alim 24W en parallèle 24V DC, 24W Nombre de sondes 1 ou 2 Type de cable Longueur max Longueur max Longueur max 1 mm²...

  • Page 36: La Garantie Devi

    DEVI. Cette garantie est valable uniquement si le CERTIFICAT DE GARANTIE est correcte- ment rempli selon les instructions et si le défaut a été présenté à DEVI, ou à un revendeur DEVI agréé, et examiné par ces derniers.

  • Page 37: Certificat De Garantie

    La garantie DEVI Certificat de garantie Cette garantie DEVI est accordée à : Nom : Adresse: Code postal : Téléphone : Note importante ! Afin d’obtenir la garantie DEVITM, les renseignements ci-dessous doivent être dûment complétés . Voir les autres conditions à la page précédente .
  • Page 40 Article: 08095380 Version: 01.01 ˚C...
