Bihl+Wiedemann BWU3118 Mode D'emploi

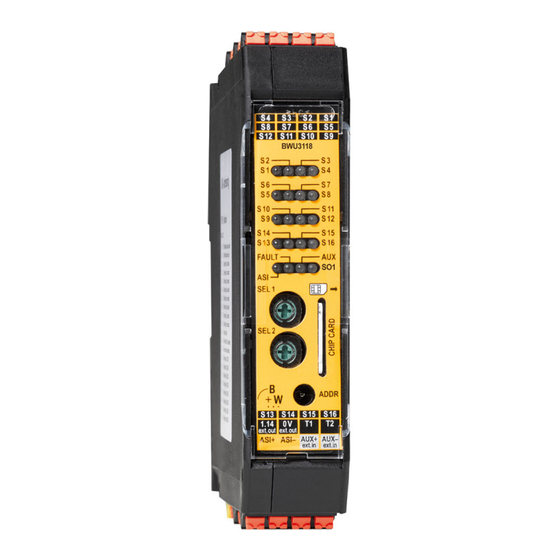

Module E/S de sécurité ASi, IP20, 8SI/1SO/16I
Module E/S de sécurité ASi
Jusqu'à 8 x entrées de sécurité à 2 canaux pour
• pour contacts sans potentiel
• pour OSSDs
• pour interrupteurs antivalents
• pour OSSDs antivalents
• test de largeur d'impulsion
resp. ou comme entrées standards
1 circuit de validation (1 x sortie de sécurité électronique)
• disponibilité accrue
Coûts optimales pour entrées et sorties de sécurité sur ASi
Le nombre maximum d'entrées de sécurité a 22,5 mm largeur d'armoire,
optimisé pour la mise en service et la maintenance
Avec bornes codées
Indice de protection IP20
Figure Type Entrées de
sécurité
SIL 3, cat. 4
IP20, 22,5 mm x
114 mm,
8 x 2 canaux
6 x 4 contacts,
Sécurité
(1)
Tension d'alimentation des entrées (alimentation des capteurs): tension d'alimentation des entrées s'effectue via ASi ou via AUX
(24V auxiliaire). En alimentation via ASi, aucune connexion à la terre ou à un potentiel externe n'est admise.
(2)
Tension d'alimentation des sorties (alimentation des actionneurs): tension d'alimentation des sorties s'effectue via ASi ou via AUX
(24V auxiliaire). En alimentation via ASi, aucune connexion à la terre ou à un potentiel externe n'est admise.
(3)
Adresse ASi: 1 adresse AB (62 adresses AB max./faisceau ASi), 2 adresses AB (31 modules max. avec 2 adresses AB), 1 adresse
simple (31 adresses simples max./faisceau ASi), combinaison possible.
Pour les modules avec deux participants ASi le deuxième participant ASi est déconnecté tant que le premier participant ASi est d'adresse
"0".
Sur demande, les participants ASi sont disponibles avec le profil spécial d 'adresse ASi.
Bihl+Wiedemann GmbH · Floßwörthstr. 41 · D-68199 Mannheim · Tel.: 0621/33996-0 · Fax: 0621/3392239 · eMail: mail@bihl-wiedemann.de
www.bihl-wiedemann.de
Sorties de sécuri- Signaux
té SIL 3, cat. 4 d'entrée de
sécurité
1 circuit de valida-
contacts sans poten-
tion; 1 x sortie de
tiel, interrupteur anti-
sécurité électro-
valent, OSSDs,
nique, disponibilité
OSSDs antivalents
accrue
Indications sans garantie
Tension Tension
d'alimentation d'alimentation
(1) (2)
des entrées des sorties
via AUX via AUX
Mannheim, 28.11.23
Adresse N° art.
(3)
ASi
dépendante de
la configura- BWU3118
tion
Page 1
