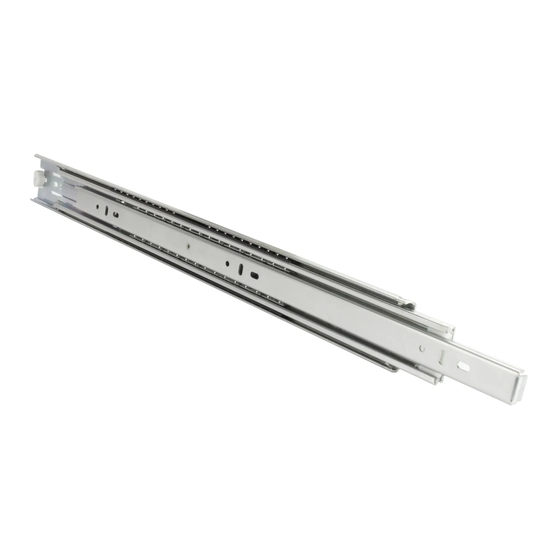

Accuride 3932 Guide D'installation

3932
Installation Guide
Einbauanleitung
Guide d'installation
Guida all'installazione
Guía de instalación
Instrukcja montażu
12.7
53.0
16.0
51.0
16.0
1.8
3932
SL
DZ3932-0025 250
DZ3932-0030 300
DZ3932-0035 350
DZ3932-0040 400
DZ3932-0045 450
DZ3932-0050 500
DZ3932-0055 550
DZ3932-0060 600
DZ3932-0065 650
DZ3932-0070 700
All fixings positions must be used to achieve maximum load rating.
Not suitable for flat mounting.
§ Hold ball bearing retainer in forward position during installation of drawer.
Es sind alle Befestigungspositionen zu verwenden, damit der maximale Lastwert erzielt
wird.
Nicht für Flachmontage geeignet.
§ Hält den Kugelkäfig wärhrend der Schubladenbefestigung vorne.
Tous les points de fixation doivent ętre utilisés pour obtenir la charge maximale.
Ne convient pas pour un montage à plat.
§ Maintenir la cage ŕ billes en position avant pendant l'installation du tiroir.
INS-3932-000 Revision A 03/22 (SONO-9937)
TR
H
G
F
4.5 x 9.4
TR A B
250 - 96
300 - 96
350 128 256
400 128 192
450 128 256
500 128 224
550 128 224
600 128 224
650 128 224
700 128 224
35.0
A
7.0
9.4 x 4.5
Ø4.2
Ø4.4 Ø4.5
9.6
9.6
32.0
16.2
mm
C D E
160 - -
224 - -
- - -
320 - -
352 - -
288 416 -
352 448 -
352 512 -
352 448 576
352 480 608
Per ottenere il massimo carico nominale, devono essere usate tutte le posizioni di.
Non adatta per montaggio in piano.
§ Mantenere la gabbietta portasfere in posizione avanzato durante il montaggio del
cassette.
Todas las posiciones de fijación deben ser usadas para se conseguir la capacidad
máxima de carga.
No adecuada para montaje horizontal.
§ Mantenga el cojinete de bolas en la posición de frente durante la instalación del cajón.
W celu przeniesienia maksymalnego obciążenia zespół musi być zamontowany z
użyciem wszystkich, przewidzianych do tego celu, punktów montażowych.
Nieodpowiednie do montażu na płasko.
§ Podczas instalacji szuflady koszyk z kulkami powinien znajdować się w pozycji frontowej.
SL
E
D
C
B
Ø6.2 8.3 x 4.4
12.7
25.4
F G H
160 - -
192 - -
96 256 -
128 288 -
160 352 -
192 384 -
192 448 -
224 480 -
256 544 -
256 448 576
68
kg
15.0
kg
W L
1.07 68
1.30 68
1.52 68
1.76 68
2.00 68
2.21 68
2.44 68
2.68 68
2.90 68
3.13 68
