Instructions de montage ThinTanks™____________________________________
4.4
Montage des raccords
La partie supérieure du réservoir est équipée départ-usine d'un panier filtrant pour l'épuration
grossière de l'eau de pluie à déverser. Le tuyau de descente peut être positionné au-dessus de ce
filtre. En cas de risque de gel, il convient de s'assurer que le tuyau d'arrivée puisse être
désaccouplé du réservoir d'eau de pluie.
Les raccords d'écoulement 1" se situent en bas sur les deux côtés frontaux. Ceux-ci sont encore
fermés départ-usine et peuvent être facilement ouverts à l'aide d'une perceuse avant le premier
remplissage.
Pour fermer les raccords, une vis de fermeture avec un joint torique et le tournevis coudé à six pans
creux adapté 17 x 177 mm sont inclus dans la livraison.
Le trop-plein se situe au milieu du côté du réservoir, à 80 mm du haut, avec un joint à lèvres DN50
prémonté. Le trop-plein peut être raccordé ici sous forme de tuyau ou de tube avec des matériaux
usuels.
5.
Montage de la prise d'eau
Le ThinTank est doté départ-usine d'un raccord fileté de 1" sur les deux côtés inférieurs du
réservoir. La vis de fermeture est comprise dans la livraison. Les deux côtés peuvent être raccordés
pour le prélèvement d'eau. Un prélèvement d'eau peut par exemple être réalisé à l'aide d'une
pompe d'aspiration. La pression hydraulique naturelle permet également de raccorder une conduite
d'eau avec un robinet externe. Le montage des ThinPots nécessite la pose d'une conduite
d'irrigation goutte-à-goutte.

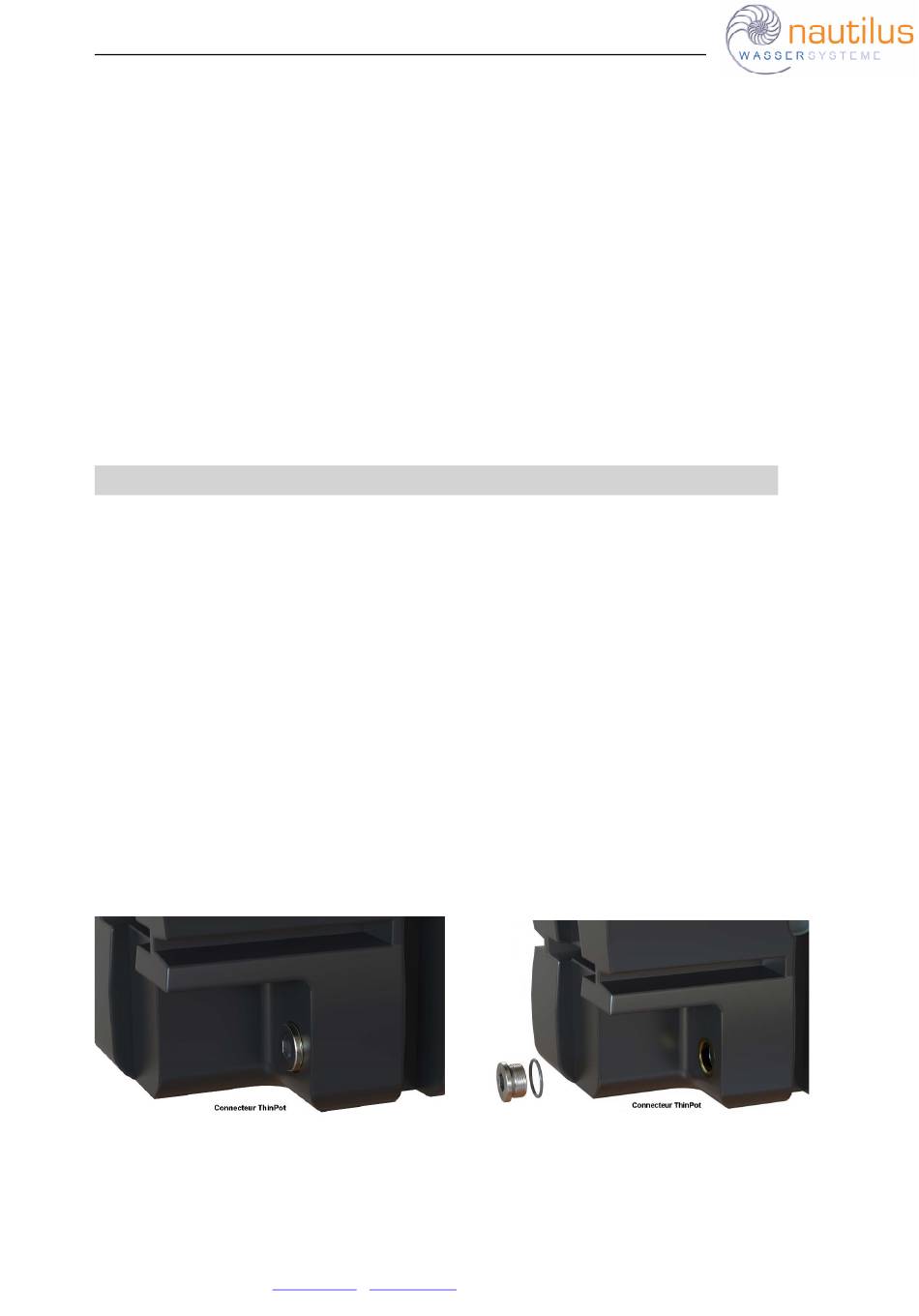

Pour raccorder une prise d'eau, desserrez le bouchon du côté souhaité à l'aide d'une clé à six pans
(17 mm). L'accessoire correspondant peut alors être raccordé dans le raccord fileté 1". (Conseil :
pour faciliter le montage des manchons de raccordement avec hexagone mâle, il est recommandé
d'effectuer le raccordement avant le positionnement final des réservoirs).
