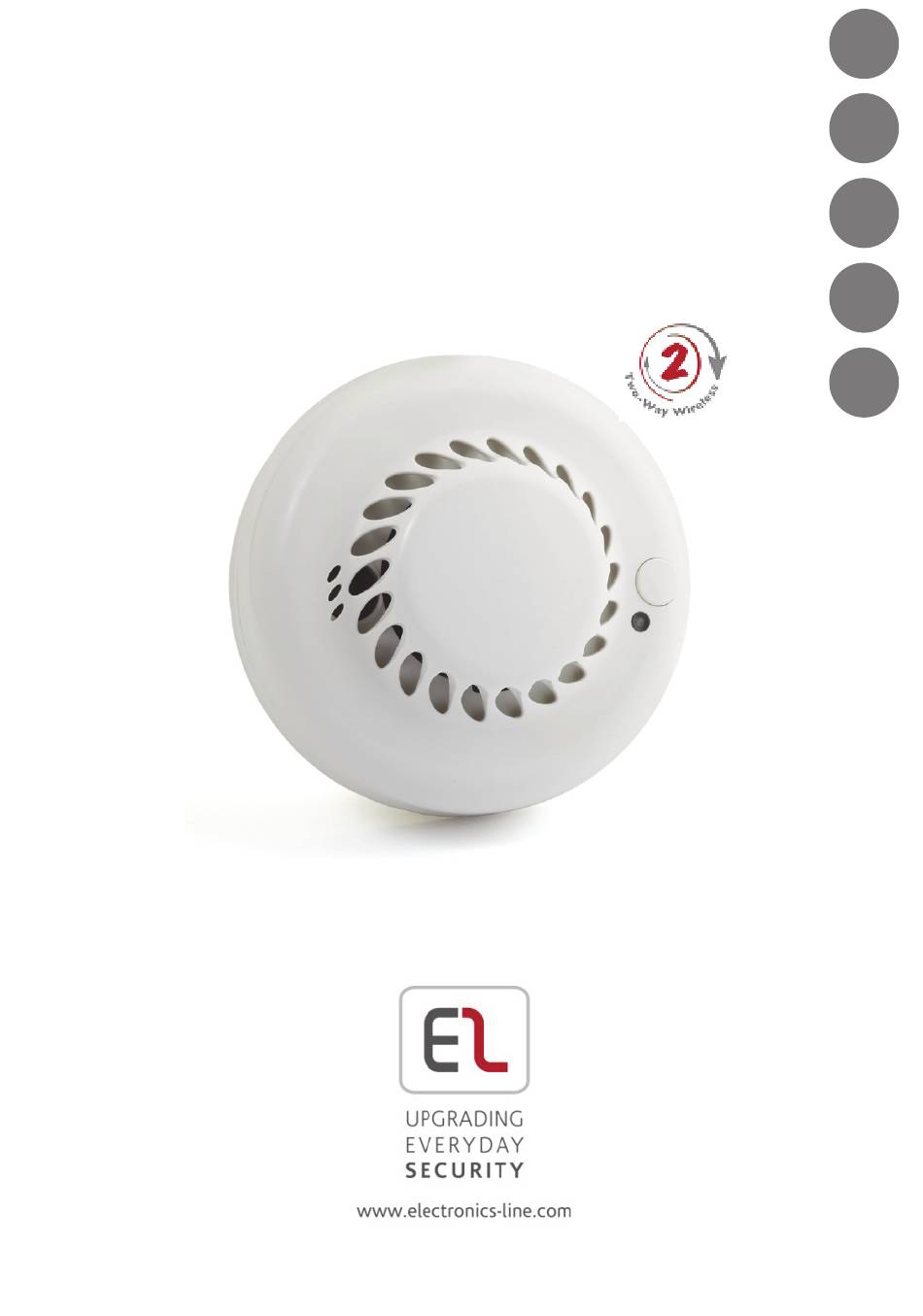

1 & 2-Way Smoke

& Heat Detector

MODEL: EL-5803

INSTALLATION INSTRUCTIONS

Sommaire des Matières pour Electronics Line EL-5803

Page 1 1 & 2-Way Smoke & Heat Detector MODEL: EL-5803 INSTALLATION INSTRUCTIONS...
Page 2 1 & 2-Way Smoke & Heat Detector...
Page 3 GENERAL DESCRIPTION Electronics Line’s EL-5803 Wireless Smoke and Heat Detector combine advanced technologies within a compact and streamlined design, the ideal choice for homeowners seeking the highest safety standards. Smoke is detected employing an advanced photoelectric chamber, whiletemperature is monitored with two separate heat sensors that measure the rate-of-rise, as well as the absolute temperature.
Page 4 SELECTING A LOCATION Smoke and heat detectors should be installed in accordance with the NFPA Standard 74 (National Fire Protection Association, Batterymarch Park, Quincy, MA 02169). For complete coverage in residential units, smoke and heat detectors should be installed in all rooms, halls, storage areas, basements, and attics in each family living unit.
Page 5 If ceiling mounting is not possible and wall mounting is permitted by your local and state codes, put wall-mounted detectors between 4 and 6 inches (10 ~ 15 cm) from the ceiling, also see Figure 4. If some of your rooms have sloped, peaked, or gabled ceilings, try to mount detectors 3 feet (0.9 meter) measured horizontally from the highest point of the...
Page 6 WHERE NOT TO INSTALL YOUR SMOKE AND HEAT DETECTORS False alarms occur when smoke and heat detectors are installed where they will not work properly. To avoid false alarms, do not install smoke and heat detectors as follows: In the path of fresh air intake. The in-and-out flow of fresh air can drive smoke away from the smoke and heat detector;...
Page 7 20 feet (6 meters) – such as in kitchens or mobile homes, install only the heat detector as far away from the combustion particles as possible, preferably on the wall. To prevent false alarms, provide good ventilation in such places. IMPORTANT: Never try to avoid false alarms by disabling the detector.
Page 8 DIP Switch Tamper 1-1-Way / 2-Way* 2-Smoke On / Off* 3-Heat Off / On* *=Default * = DIP Switch default settings. Figure 8: Unit backside: batteries compartment, tamper and DIP switch configure the DIP switch: NOTE: Configuring the DIP switches should be performed without the batteries connected. [For one-way operating mode]: Set the DIP switch 1 to 1-way, and configure either smoke (2), heat (3) or smoke and heat.
Page 9 8. Line up the side slot of the bracket and the detector. Push the detector onto the mounting bracket and turn it clockwise to secure it into place. Insert the locking pin in order to secure the mounting bracket to the detector (see Figure 7).
Page 10 SMOKE AND HEAT DETECTOR MAINTENANCE To keep your detector in good working condition, you must test the detector weekly, according to the “Testing Your Smoke and Heat Detector” section. CLEANING THE SMOKE AND HEAT DETECTOR Clean the detector housing with a dry or damp cloth to remove dust and dirt. If necessary, open the smoke chamber and clean the interior of the detector.
Page 11 BATTERY REPLACEMENT Replace the detector batteries once a year, or immediately whenever the low battery “beep” signal sounds once every 35 seconds. The low-battery "beep" should last at least 30 days before the batteries die out completely. NOTE: If false alarms keep coming from the detector, you should check whether the detector’s location is adequate.
Page 12 Smoke & Heat Detector, 1 & 2 way 868 MHz Supervision Time 15 min. for 868 MHz / 65 min. for 433 MHz In order to continue improving the product, Electronics Line reserves the right to change specifications and/or designs without prior notice. Certifications: EN14604:2005/AC:2008...
Page 13 RIVELATORE DI FUMO E CALORE MONO E BIDIREZIONALE MODELLO: EL-5803 ISTRUZIONI DI INSTALLAZIONE 1 & 2-Way Smoke & Heat Detector...
Page 14 DESCRIZIONE GENERALE Il rivelatore radio di fumo e di calore EL-5803 di Electronics Line combina tecnologie avanzate con un design compatto e moderno e rappresenta la scelta ideale per chi cerca un prodotto conforme agli standard di sicurezza più elevati.
Page 15 Code, NFPA71, 72A, 72B, 72C, 72D, e 72E per i requisiti dei rilevatori di fumo e di calore per la protezione antincendio di edifici che non sono definiti “residenziali”. SCELTA DELLA POSIZIONE PER L'INSTALLAZIONE I rilevatori di fumo e di calore devono essere istallati conformemente alle norme NFPA Standard 74 (National Fire Protection Association, Batterymarch Park, Quincy, MA 02169).
Page 16 Paese quella a parete, posizionare i rivelatori di fumo e di calore ad una distanza di 10 - 15 cm dal soffitto. CAMERA Consultare la figura 4. Se alcuni soffiti delle stanze sono CAMERA inclinati o ad arco, provare a montare il CAMERA rivelatore a circa 1 metro, misurato CUCINA...
Page 17 DOVE NON INSTALLARE I RIVELATORI DI FUMO E DI CALORE I falsi allarmi possono avvenire se i rivelatori vengono installati dove non funzionerebbero correttamente. Per evitare i falsi allarmi, non installare i rivelatori di fumo e di calore nelle seguenti situazioni: Sul percorso di prese d’aria.
Page 18 DOVE UTILIZZARE LA MODALITÀ SOLO CALORE Particelle di combustione sono sottoprodotti di qualcosa che brucia. Per evitare falsi allarmi, è possibile installare i rivelatori in modalità calore solo in aree in cui particelle di combustione non pericolose sono tipicamente presenti ma non rappresentano un pericolo di incendio, come ad esempio cucine con poche finestre o scarsa ventilazione.
Page 19 Staffa di fissaggio Agganciare il rivelatore alla staffa di fissaggio Viti Linguetta di blocco Ruotare per fissarlo in posizione Figura 7: Installazione del Rivelatore di fumo e di calore Microinterruttori Tamper 1-Mono / Bidi (ON)* 2-Fumo Off / On* 3-Calore Off / On* *=Default Vano Vano...
Page 20 a. Impostare il sistema di allarme in modalità apprendimento. b. Rimuovere le batterie dal materiale di isolamento e reinserirle nel trasmettitore, facendo attenzione alla polarità. c. Inviare un messaggio di scrittura premendo l’interruttore del tamper per almeno 3 secondi (o agganciando il rivelatore alla staffa di fissaggio) finché non viene riconosciut e memorizzato dal ricevitore del sistema di allarme.
Page 21 MANUTENZIONE DEL RIVELATORE DI FUMO E DI CALORE Per mantenere il rivelatore in buone condizioni di funzionamento effettuare un test di funzionamento con cadenza settimanale. Consultare la sezione “Test funzionale del rivelatore di fumo e di calore”. PULIZIA DEL RIVELATORE DI FUMO E DI CALORE Pulire il contenitore del rivelatore con un panno asciutto per rimuovere polvere e sporcizia.
Page 22 Trasmissione Supervisione: Ogni 15 minuti in 868 MHz / ogni 65 minuti in 433 MHz Al fine di migliorare continuamente il prodotto, Electronics Line si riserva il diritto di modificare caratteristiche e/o prodotto senza l’obbligo di alcun preavviso. Certificazioni: EN14604:2005/AC:2008 1134-CPR-155 Informazioni per l’ordine...
Page 23 DÉTECTEUR DE CHALEUR ET DE FUMÉE SANS FIL MONO & BIDIRECTIONNEL MODÈLE: EL-5803 INSTRUCTIONS D’INSTALLATION...
Page 24 DESCRIPTION GÉNÉRALE Le détecteur sans fil de chaleur et de fumée EL-5803 de Electronics Line associe des technologies evoluées au sein d’une conception compacte et optimisée, il représente un choix idéal pour les propriétaires en quête de normes de sécurité...
Page 25 AVERTISSEMENTS : Ce détecteur de fumée et de chaleur est conçu pour être utilisé seulement dans une habitation résidentielle, ce qui signifie qu’il doit être utilisé à l’intérieur d’une maison ou appartement monofamilial. Il n’est pas prévu pour être utilisé dans des vestibules, couloirs, sous-sols, ou autre dans de batiments hébergeant plusieurs familles, à...
Page 26 chaque chambre à coucher. Installer des détecteurs de fumée et de chaleur à chaque extrémité du couloir des chambres dans le cas où le couloir dépasse 12m de longueur. Installer un détecteur de fumée et de chaleur dans chaque chambre où une personne dort porte partiellement ou Figure 2 : Emplacements des détecteurs de...
Page 27 n’est pas possible, et si le montage au mur est permis par les normes locales et nationales, placez les détecteurs au mur à 10 à 15 cm du plafond, voir aussi la figure 4. Si certaines de vos chambres ont un plafond en pente, à...
Page 28 fluorescentes risquerait de causer de fausses alarmes. Installez les détecteurs de fumée à au moins 1,5 mètres de telles lampes Figure 6: Emplacements recommandés pour les détecteurs de fumée et de chaleur Où il est recommandé d’utiliser le mode ‘chaleur seule’...
Page 29 INSTALLATION Le détecteur de fumée et de chaleur doit être monté au plafond ou sur un mur, si besoin est. Vu que le détecteur de fumée et de chaleur est du type autonome, il ne peut pas être lié à d’autres détecteurs. AVERTISSEMENT : Ne pas connecter les détecteurs de fumée et de chaleur à...
Page 30 Microrupteurs Sabotage -Mono / Bidi (ON)* 2- Fumée Arrêt / Marche * 3- Chauffer Marche / Arrêt * *=Default Espace Batteries Figure 8: Vue arrierre: Logement de piles, Autoprotection et DIP-SWITCH AVERTISSEMENT: Il est recommandé au ‘chef de famille’ d’envisager l’utilisation de détecteurs de fumée supplémentaires pour améliorer la protection des zones séparées par des portes des zones protégées par les détecteurs de fumée.
Page 31 c. Envoyez un message d’écriture en appuyant sur l’interrupteur de sabotage pendant au moins 3 secondes jusqu’à ce que la centrale indique l’’identification. AVERTISSEMENT : Ce détecteur n’est pas destine à être installé dans un emplacement à risque, tel qu’il est défini dans le code national d’électricité.
Page 32 ENTRETIENT DE VOTRE DÉTECTEUR DE FUMÉE Afin de maintenir votre détecteur en état de marche, vous devez tester le détecteur une fois par semaine, voir la section “Tests de votre détecteur de fumée et de chaleur ”. NETTOYAGE DU DÉTECTEUR DE FUMÉE ET DE CHALEUR Nettoyez le boîtier du détecteur avec un tissu sec ou humide pour retirer la poussière et la saleté.
Page 33 AVERTISSEMENT ! LIMITATIONS DES ALARMES DE FUMÉE Les alarmes de fumée sans fils sont très fiables, mais peuvent ne pas fonctionner dans toutes les conditions. Aucune alarme incendie ne fournit une protection totale des personnes ou de biens. Les alarmes de fumée ne se substituent pas à une assurance vie.
Page 34 868 MHz Durée de la supervision 15 minutes pour 868 MHz / 65 minutes pour 433 MHz Afin de continuer à améliorer le produit, Electronics Line se réserve le droit de modifier les spécifications et/ou le design sans préavis. Certifications: EN14604:2005/AC:2008 1134-CPR-155 Références...
Page 35 DETECTOR DE HUMO Y CALOR INALÁMBRICO (UNIDIRECCIONAL Y BIDIRECCIONAL) MODELO: EL-5803 INSTRUCCIONES DE INSTALACIÓN...
Page 36 DESCRIPCIÓN GENERAL El Detector de Humo y Calor Inalámbrico EL-5803 de Electronics Line combina tecnologías avanzadas dentro de un diseño compacto y moderno, siendo la elección ideal para los propietarios de viviendas que buscan los más altos estándares de seguridad.
Page 37 72B, 72C, 72D y 72E para los requisitos de detección de humo y de calor para la protección contra incendios en edificios no calificados como “residenciales", así como la normativa vigente en su región o ayuntamiento. SELECCIÓN DE LA UBICACIÓN Los detectores de humo y calor deben instalarse según la norma NFPA 74 (Asociación Nacional de Protección contra Incendios, Batterymarch Park, Quincy, MA 02169).
Page 38 más cerca posible del centro del techo. Si no es posible, coloque el detector en el techo, a no menos de 10 cm (4 pulgadas) de cualquier pared o rincón, como se muestra en la Figura 4. Si no es posible la instalación en el techo, y su normativa estatal o provincial permiten la instalación en pared, coloque los detectores en la pared a una distancia...
Page 39 Dónde no instalar los detectores de humo y de calor Se producen falsas alarmas cuando los detectores de humo y calor se instalan donde no pueden funcionar adecuadamente. Para evitar falsas alarmas, no instale los detectores de humo y calor en las siguientes situaciones: Por donde pasen corrientes de aire fresco.
Page 40 DONDE SE PUEDE UTILIZAR EL MODO SÓLO CALOR Las partículas de humo son consecuencia de la combustión de algo que se quema. Para evitar falsas alarmas, instale los detectores en modo “Sólo Calor” en, o cerca de, áreas donde se produzcan dichas partículas, pero no supongan riesgo de incendio (por ejemplo, en cocinas con pocas ventanas o mala ventilación).
Page 41 Soporte Fije el detector al soporte de montaje Tornillos Pestaña de bloqueo Gire para asegurarlo en su lugar Figura 7: Instalación del detector de humo y calor Microinterruptores Sabotaje 1-Unidir / Bidi (ON)* 2 Humo-Off / On * 3-Calor Off / On* *=Predeterminado Espacio Baterías...
Page 42 Para que el detector de humo y calor pueda ser identificado por el receptor del sistema, regístrelo introduciendo su número de serie de 11 cifras o siguiendo los siguientes pasos de asignación por RF: Ponga el sistema de alarma en modo aprendizaje. Quite las baterías del material aislante y reinsertarlas en el transmisor, prestando atención a la polaridad.
Page 43 MANTENIMIENTO DEL DETECTOR DE HUMO Y CALOR Para mantener su detector en buenas condiciones de funcionamiento, debe probar el detector semanalmente, según lo indicado en la sección “Prueba del detector de humo y calor". LIMPIEZA DEL DETECTOR DE HUMO Y CALOR Limpie la carcasa del detector con un trapo seco o húmedo para quitar el polvo y la suciedad.
Page 44 !ADVERTENCIA! LIMITACIONES DE LOS DETECTORES DE HUMO Los detectores de humo inalámbricos son muy fiables, pero podrían no funcionar en ciertas circunstancias. Ninguna alarma contra incendios brinda protección total de la vida o la propiedad. Los detectores de humo no son un substituto de un seguro de vida. Los detectores de humo requieren de una fuente de energía para su funcionamiento.
Page 45 15 min. para 868 MHz / 65 min. para 433 MHz Con el fin de continuar las mejoras del producto, Electronics Line se reserva el derecho de cambiar especificaciones y/o diseños sin previo aviso. Detector de Humo y Calor Inalámbrico (Unidireccional y Bidireccional)
Page 46 Certificaciones: EN14604:2005/AC:2008 1134-CPR-155 Información para pedidos Modelo Descripción EL-5803 Detector de humo y calor inalámbrico Unidireccional y Bidireccional Detector de Humo y Calor Inalámbrico (Unidireccional y Bidireccional)
Page 47 DETECTOR FOTOELÉTRICO DE FUMAÇA E DE CALOR SUPERVISIONADO SEM FIOS MODELO: EL-5803 INSTRUÇÕES DE INSTALAÇÃO...
Page 48 DESCRIÇÃO GERAL O detector fotoelétrico de fumaça e de calor EL-5803 da Electronics Line combina tecnologias avançadas com um desenho compacto e simples, a escolha ideal para os proprietários que buscam os mais altos padrões de segurança A fumaça é detectada através de uma câmara fotoelétrica, enquanto a temperatura é...
Page 49 SELEÇÃO DO LOCAL Para que haja uma completa cobertura das unidades residenciais, os detectores de fumaça e de calor deverão ser instalados em todas as habitações, entradas, áreas de fornalha, adegas e sótãos, em cada habitação familiar. A cobertura mínima é de um detector e de calor em cada piso e um em cada área de dormitórios.
Page 50 hall, na área de fornalha e na despensa. Instale os detectores de fumaça e de calor o mais próximo possível do centro do teto. Caso não seja possível, coloque-o pelo menos a 10 centímetros das paredes e esquinas, como se pode ver na Figura 4.
Page 51 Para, além disso, o pó e a sujeira podem bloquear as entradas da antecâmara do sensor, anulando a sensibilidade do detector. Perto de ventiladores de ar fresco ou áreas muito ventiladas, como ar condicionado, estufas ou ventiladores. Estes podem desviar a fumaça da proximidade dos detectores de fumaça e de calor.
Page 52 INSTALAÇÃO O detector de fumaça e de calor deve ser instalado no teto ou, se necessário, na parede. Uma vez que o detector de fumaça e de calor é um tipo de estação simples, ele não pode ser vinculado a nenhum outro detector. AVISO: Não conecte os detectores de fumaça e de calor a nenhum outro alarme ou dispositivo auxiliar.
Page 53 Micro Tamper 1-Mono / Bidi (ON)* 2-Smoke-Off / On* 3-Heat Off / On* *=Default Espaço Baterias Figura 8: Parte posterior da unidade: compartimento das pilhas, tamper e o interruptor DIP Para configurar o interruptor DIP NOTE: * = DIP configurações padrão interruptor. 1.
Page 54 LED INDICATIVO Quando o LED indicador vermelho (Figura 9) pisca a cada 30 segundos, isto significa que o detector está operando normalmente. Quando o LED vermelho está continuamente acesso e soa um alarme audível, isto indica que o detector de fumaça e de calor está...
Page 55 NOTA: Fumaça da cozinha ou fuligem (algumas vezes chamados de "fogos amigáveis") pode causar o disparo do alarme. Caso isto ocorra, abra uma janela ou ligue um ventilador de ar para arejar a fumaça ou a fuligem. O alarme cessará quando o ar voltar a estar completamente limpo.
Page 56 TROCA DAS BATERIAS PILHAS Substitua as baterias do detector uma vez por ano ou quando o sinal de " bateria fraca" for emitido a cada 35 segundos. O sinal de bateria fraca será emitido pelo menos durante 30 dias antes que as baterias se descarreguem completamente. NOTA: Se o detector emitir falsos alarmes, verifique se o local do seu detector está...
Page 57 15 min. para 868 MHz / 65 min. para 433 MHz A fim de continuar a melhoria do produto, a Electronics Line se reserva o direito de mudar as especificações e / ou o desenho sem aviso prévio. Certificações :...
Page 58 RTTE Compliance Statement Hereby, Electronics Line declares that this equipment is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. For the CE Declaration of Conformity please refer to our website: www.electronics-line.com. CE CPR Approval The wireless smoke and heat detector, E8USX03SMK0A, designed by Electronics Line...
Page 59 Electronics Line Limited Warranty EL and its subsidiaries and affiliates ("Seller") warrants its products to be free from defects in materials and workmanship under normal use for 24 months from the date of production. Because Seller does not install or connect the product and because the product may be used in conjunction with products not manufactured by the Seller, Seller can not guarantee the performance of the security system which uses this product.
Page 60 14 Hachoma St., 75655 Rishon Le Zion, Israel Tel: (+972-3) 963-7777 Fax: (+972-3) 961-6584 All rights reserved. No part of this document may be reproduced in any form without prior written permission from the publisher. Electronics Line 3000 Ltd. 12/2015 5IN2493...
