SKELETON
Manuel de l'utilisateur

Publicité

Table des Matières
loading

Manuels Connexes pour Antec SKELETON

Sommaire des Matières pour Antec SKELETON

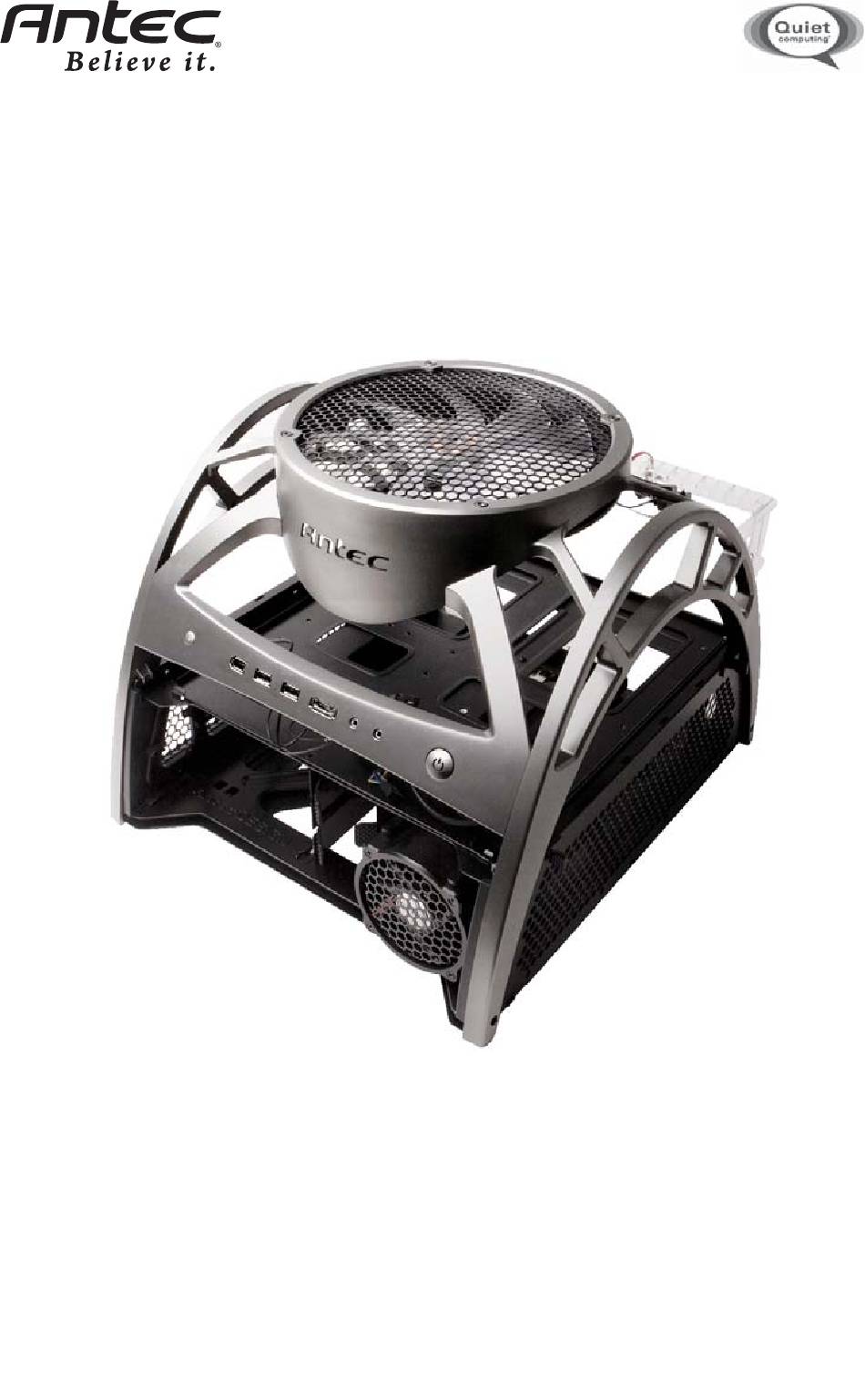

  • Page 1 SKELETON Manuel de l’utilisateur...

  • Page 2: Table Des Matières

    Table des matières Introduction Caractéristiques du boîtier...…..…………..…………… 2 Schéma……………………………………………..…..……… 2 Comment transporter le Skeleton…………………….…..…. 3 Guide d’installation du matériel Comment retirer/remplacer le plateau des composants….….. 3 Comment retirer le plateau de la carte mère ………………..4 Installation de la carte mère……………………………..…. 4 Comment retirer les panneaux écran du châssis latéral…..

  • Page 3: Un Nouveau Concept De Boîtier

    économies d’énergie optimales, nous vous recommandons d’utiliser nos blocs d’alimentation Signature, TruePower Quattro ou NeoPower. Le Skeleton Antec emporte trois voies SLI c’est-à-dire que vous avez assez d’espace dans votre boîtier pour installer jusqu’à trois cartes graphiques PCI-E de 11”.

  • Page 4: Caractéristiques Du Boîtier

    1,1 Caractéristiques du boîtier Type de boîtier Design ouvert Couleur Argent métallisé Dimensions 16,5” (H) x 14,8” (L) x 13” (P) 42cm (H) x 37,6cm (L) x 33cm (P) Poids 15,5 livres / 7 kg Refroidissement 1 ventilateur multi-DEL Super Big Boy 250mm 1 ventilateur de disque dur de 92 mm Baies de lecteur 2 baies Quick Release 5,25”...

  • Page 5: Comment Transporter Le Skeleton

    1.3 Comment transporter le Skeleton Le boîtier du Skeleton est prévu pour être transporté à l’aide de l’une ou de l’autre des poignées situées sur le haut de la structure latérale. Veuillez utiliser ces poignées lorsque vous déplacez ou que vous transportez votre boîtier.

  • Page 6: Comment Retirer Le Plateau De La Carte Mère

    2. Pour retirer complètement du châssis le plateau des composants, trouvez le taquet de déblocage : lorsque le plateau est complètement tiré, il se trouve en bas à gauche de celui-ci. Appuyez vers le haut puis tirez complètement le plateau : le châssis peut alors être totalement libéré. 3.

  • Page 7: Comment Retirer Les Panneaux Écran Du Châssis Latéral

    Remarque : vous n’avez PAS besoin d’installer un panneau d’entrée/de sortie sur votre Skeleton. Votre carte mère devra venir d’un seul coup. Conservez-la dans un endroit sûr. Vous en aurez besoin si plus tard vous décidez de mettre votre carte mère dans un boîtier traditionnel.

  • Page 8: Installation Du Dispositif Quick Release 5,25

    Remarque : les blocs d’alimentation équipés d’un ventilateur de 80 mm aspireront l’air dans le Skeleton et dans le bloc d’alimentation de manière plus efficace. Nous vous recommandons d’utiliser les blocs d’alimentation d’Antec telles que ceux des gammes TruePower Quattro ou Signature.

  • Page 9: Installation Du Dispositif 3,5" Sur Le Châssis

    écrans latéraux comme indiqué dans les sections 2.2 et 2.3 pour obtenir un bon cheminement des câbles vers vos dispositifs. 2,8 Installation du dispositif 3,5” sur le châssis Vous pouvez monter sur l’extérieur du châssis de votre boîtier Skeleton d’Antec jusqu’à quatre dispositifs 3,5” supplémentaires afin d’obtenir une plus grande capacité de stockage.

  • Page 10: Installation De La Barre De Montage De La Carte Pci

    Branchez le câble SATA du panneau de sortie/entrée avant sur le connecteur SATA standard de votre carte mère. 3.3 Port IEEE 1394 Le panneau entrée/sortie avant du Skeleton est équipé d’un connecteur standard Intel® à 10 broches. L’affectation des broches pour ces connecteurs est la suivante :...

  • Page 11: Ports Audio (Ac'97 Et Hda)

    Affectation des broches pour le connecteur IEEE 1394 du panneau avant Broche Nom du signal Broche Nom du signal TPA+ TPA– Masse Masse TPB+ TPB– +12V (à fusibles) +12 V (à fusibles) Verrou (aucune Masse broche) Trouvez le connecteur IEEE 1394 interne de votre carte mère et connectez le câble correspondant.

  • Page 12: Interrupteur D'alimentation / Interrupteur De Réinitialisation/ Connecteurs Del Du Lecteur De Disque Dur

    3.5 Interrupteur d’alimentation / interrupteur de réinitialisation / connecteurs DEL du lecteur de disque dur L’avant du châssis du boîtier Skeleton est équipé de DEL et d’interrupteurs régu- lant l’alimentation, la réinitialisation et l’activité des DEL du lecteur de disque dur.

  • Page 13: Ventilateur De 92 Mm Des Disques Durs

    2,4 W 4,2 Ventilateur de 92 mm des disques durs Le ventilateur de 92 mm intégré du Skeleton, situé sur l’avant du plateau des com- posants, refroidit les disques durs que vous avez installés de manière silencieuse et performante. Ce ventilateur est fixé directement sur le panier HDD et a été conçu pour souffler de l’air directement sur les lecteurs de disque dur.
  • Page 14 1-800-22ANTEC customersupport@antec.com Europe +31 (0) 10 462-2060 europe.techsupport@antec.com www.antec.com © Copyright 2008 Antec, Inc. All rights reserved. All trademarks are the property of their respective owners. Reproduction in whole or in part without written permission is prohibited. Printed in China.
