Bedienungsanleitung
Der metalplast® smart-comfort Proportionaler, stetiger Stellantrieb wurde für den metalplast®
smart-comfort MASTER RF 6 Zonen und SLAVE RF 6 Zonen zur Regulierung von wassergeführten
Fußbodenheizsystemen entwickelt.
Einfache und schnelle Verbindung der Stellantriebe mit dem Master bzw. Slave Einheit mittels RJ9 Stecker
sowie der Rücklaufsensoren mit dem Stellantrieb.
Einfache Montage auf den Verteiler.
Sehr gute Regeleigenschaft (Schrittsteuerung).
LED Statusanzeige zur Abschätzung der momentanen Position.

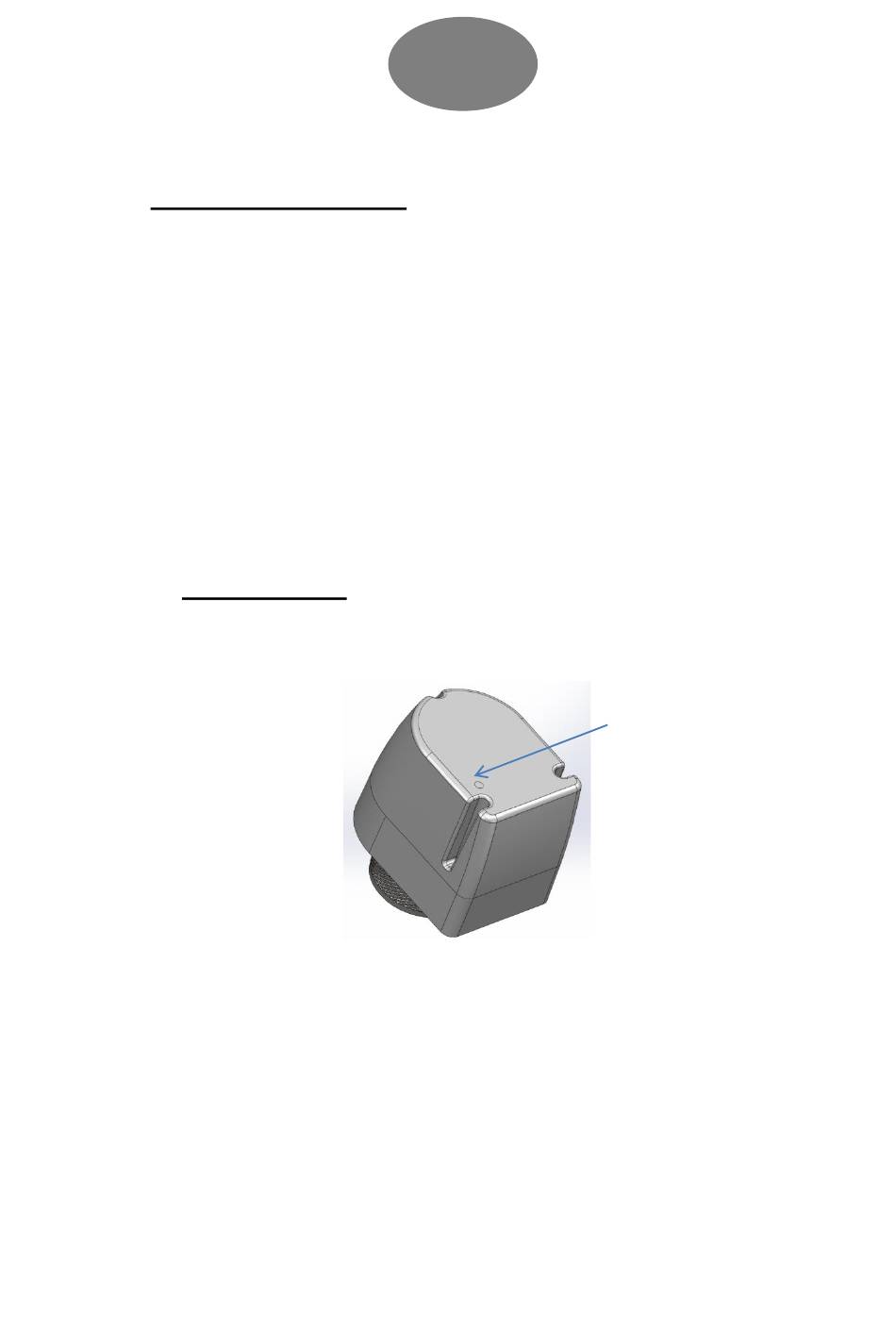

1. LED ANZEIGE

Die LED Anzeige leuchtet grün oder rot bzw. blinkt.
Schnell rot blinkend
Schnell grün blinkend
Rot fix
1 langsam grün flash
2 langsam grün flash
3 langsam grün flash
4 langsam grün flash
5 langsam grün flash
6 langsam grün flash
7 langsam grün flash
8 langsam grün flash
9 langsam grün flash
Grün fix
= Antrieb schließt
= Antrieb öffnet
= Antrieb ist geschlossen
= Antrieb ist zwischen 10% und 20% geöffnet
= Antrieb ist zwischen 20% und 30% geöffnet
= Antrieb ist zwischen 30% und 40% geöffnet
= Antrieb ist zwischen 40% und 50% geöffnet
= Antrieb ist zwischen 50% und 60% geöffnet
= Antrieb ist zwischen 60% und 70% geöffnet
= Antrieb ist zwischen 70% und 80% geöffnet
= Antrieb ist zwischen 80% und 90% geöffnet
= Antrieb ist zwischen 90% und 100% geöffnet
= Antrieb ist geöffnet
D
3
LED
