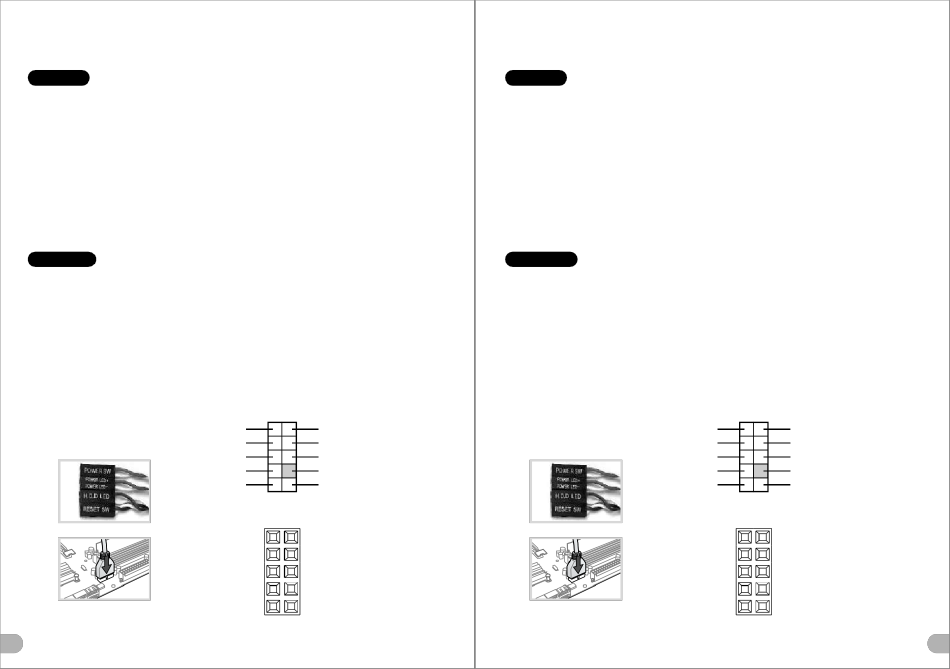

Guide d'installation des fils
Connexion des voyants du boîtier / Sur la face avant du boî t ier, vous trouverez plusieurs voyants et les fils des
boutons. S'il vous plaît consultez le guide d'utilisateur du fabricant de votre carte mè re, puis connectez ces fils aux
onnecteurs sur la carte mè re.
Connexion USB 3.0 /
1. Vé rifiez que votre carte mè re prend en charge la connexion USB 3.0.
2. Connectez le câ ble USB 3.0 au port USB 3.0 disponible sur votre ordinateur.
Connexion Audio / S'il vous plaît ré fé rez vous à l'illustration suivante du connecteur audio et au guide de l'utilisateur de
votre carte mè re. S'il vous plaît sé lectionnez une carte mè re supportant AC'97 ou HD Audi (Azalia), (faites attention que votre
audio supporte l'AC'97 ou HD Audio (Azalia)) sinon cela pourrait endommager votre maté riel.
Español
Guía de Instalación de Cables
Conexión del LED de la caja / En la parte frontal de la caja, encontrará algunos LED y cables de interruptores. Consulte
el manual del usuario del fabricante de la placa madre, a continuació n conecte estos cables al conector de la placa madre.
Conexión USB 3.0 /
1. Asegú rese de que la placa base admite conexió n USB 3.0.
2. Conecte el cable USB 3.0 al puerto USB 3.0 disponible en el equipo.
Conexión de Audio / Consulte la siguiente ilustració n del conector de Audio y el manual del usuario de la placa madre.
Seleccione la placa madre que utiliza AC' 9 7 o HD Audio (Azalia), (asegú rese de que su audio admite AC' 9 7 o HD Audio
(Azalia)) si no, sus dispositivos resultará n dañ ados
PORT1 L
PORT1 R
PORT2 R
SENSE_SEND
PORT2 L
USB 3.0 Connection
17
AUDIO HD AUDIO Function
BROWN
BLACK
AUD GND
RED
BLACK
PRESENCE#
YELLOW
ORANGE
SENSE1_RETURN
PURPLE
KEY
SENSE2_RETURN
BLUE
GREEN
USB Function
VCC1
RED2
RED1
VCC2
D1-
WHITE2
WHITE1
D2-
D1+
GREEN2
GREEN1
D2+
GND
BLACK2
BLACK1
GND
NC
N.C
KEY
KEY
Italiano
Guida di installazione dei contatti
Connessione del LED del cas e / Nella parte anteriore del case, sono presenti alcuni contatti per interruttori e LED.
Consultare il manuale utente del produttore della scheda madre, quindi connettere i contatti alla parte superiore del
pannello sulla scheda madre.
Connessione USB 3.0 /
1. Accertarsi che la scheda madre supporti la connessione USB 3.0.
2. Collegare il cavo USB 3.0 alla porta USB 3.0 disponibile sul computer.
Conness ione Audio / Fa re riferimento all' i llustrazione riportata di seguito del connettore Audio e al manuale utente per la
scheda madre.Selezionare la scheda madre relativa a AC' 9 7 o HD Audio (Azalia) e considerare che il supporto audio è
compatibile con AC' 9 7 o HD Audio (Azalia); in caso contrario, le periferiche potrebbero venire danneggiate.
Portuguê s
Guia de Instalação Eléctrica
Ligação do LED da C aixa / Na parte dianteira da caixa pode encontrar alguns LEDs e fios elé ctricos. Consulte o
manual de utilizador do fabricante da sua motherboard e ligue os fios à parte superior do painel na motherboard.
Ligação USB 3.0 /
1. Certifique-se que a sua motherboard suporta ligaçã o USB 3.0.
2. Ligue o cabo USB 3.0 à porta USB 3.0 disponível no seu computador.
Ligação Á udio / Consulte a imagem seguinte do conector Á udio e o manual de utilizador da sua motherboard. Seleccione
a motherboard que utiliza AC' 9 7 ou HD Á udio(Azalia), (verifique se a sua placa de á udio suporta AC' 9 7 ou HD Á udio(Azalia))
ou irá danificar o(s) seu(s) dispositivo(s).
PORT1 L
PORT1 R
PORT2 R
YELLOW
SENSE_SEND
PORT2 L
VCC1
D1-
D1+
GND
USB 3.0 Connection
NC
AUDIO HD AUDIO Function
BROWN
BLACK
AUD GND
RED
BLACK
PRESENCE#
ORANGE
SENSE1_RETURN
PURPLE
KEY
SENSE2_RETURN
BLUE
GREEN
USB Function
RED2
RED1
VCC2
WHITE2
WHITE1
D2-
GREEN2
GREEN1
D2+
BLACK2
BLACK1
GND
N.C
KEY
KEY
