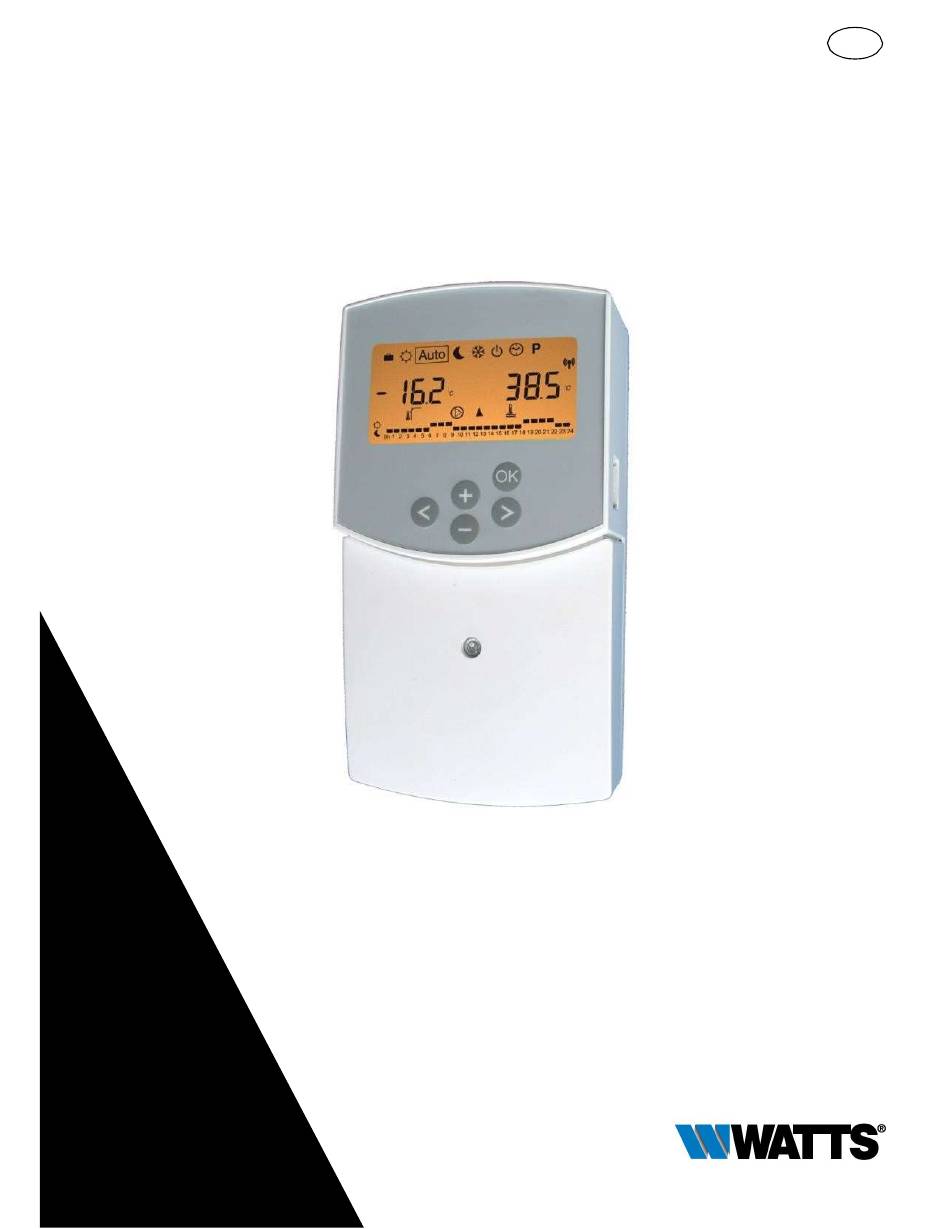

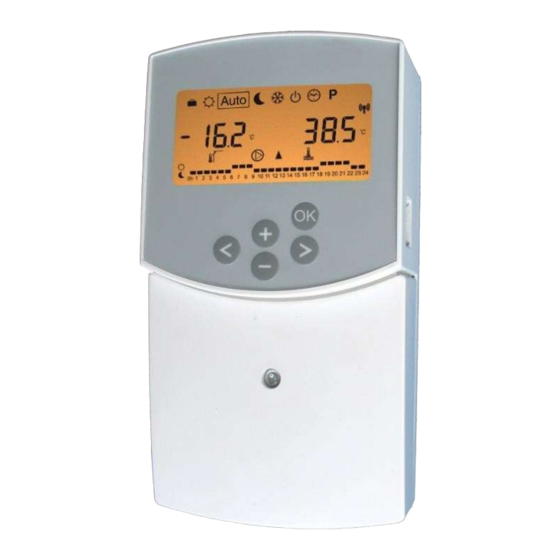

- Page 1 Climatic Control H&C GUIDE D’INSTALLATION ET D’UTILISATION wattswater.eu PPLIMW08157Ch F...
-
Page 2: Table Des Matières
Seuls les ateliers de réparation désignés par le fabricant sont habilités à réparer le ClimaticControl-HC.Le contenu de la livraison de l'appareil varie selon le modèle et l'équipement. Cette notice d’installation fait partie intégrante du produit et doit être conserver. -
Page 3: Application
(circulateur(s), vanne mélangeuse motorisée …) et accepte en standard jusqu’à 2 thermostats filaire ou RF compatibles. Le ClimaticControl-HC a été étudié pour un fonctionnement dans un environnement sec. Il devra être installé dans un local technique. Il est recommandé d’installer le régulateur selon les règles de l’art, tout en respectant les législations en vigueur. -
Page 4: Afficheur
Le ClimaticControl-HC doit être installé directement sur une base solide et plane (par exemple un mur). Pour cela retirer le capot du ClimaticControl-HC (fig. 4a). Le fond du boitier doit être fixée par 2 vis et chevilles (non fournies avec le support) (fig 4b). -
Page 5: Raccordements Électriques
éléments chauds. Compte tenu de l’espace disponible, nour vous recommendons de dégainer les cables juste après le serre cable afin de faciliter le raccordement. (fig. 5a). ARA 600 Moteur Raccordement moteur Montage Noir 3-Pts selon montage 3-Points WATTS Standard V3V. Bleu EVO2 (Voir documentation Marron module hydraulique ou V3V utilisé... -
Page 6: Installation Hydraulique
Installation hydraulique The configuration is defined by the System parameter # 4: INST (See Chap 7.1 System parameters setting) and induces a different usage of the ouputs: Sortie Circulateur 2/ rafraichissement : Paramètre #4 2P.1 ou 2P.2 INST Sortie Vanne directive Demande de Circulateur 2 rafraichissement... -
Page 7: Installation Hydraulique 1 Circuit : Paramètre #4 Inst=Sep
5.3.2 Installation hydraulique 1 circuit : Paramètre #4 INST=SEP Thermostat contact de sécurité Sonde de retour optionnel (Utilisé quand aucun thermostat RF n’est insatlléd) Sonde de départ Circulateur principal Vanne mélangeuse 3 voies Commande chaudière Commande groupe de rafraichissement Mode Chaud Mode refroidissement Sortie demande de chauffe pilotant une Active (Contact fermé) quand le... -
Page 8: Installation Hydraulique 2 Circuits : Parameter #4=2P.1 Ou 2P.2 Avec Thermostat Rf
5.3.4 Installation hydraulique 2 circuits : Parameter #4=2P.1 ou 2P.2 avec thermostat RF Les configurations 2P.1 ou 2P.2 avec thermostats RF ont le même comportement. : En mode rafraichissement, le climatic control va automatiquement inverser la dermande de rafraichissement si le thermostat 2 n’est pas reversibkle : In cooling mode, the climatic control will automatically reverse the cooling demand if the thermostat 2 is not reversible 2P.1 or 2P.2 avec thermostats RF Mode Chaud... -
Page 9: Thermostat D'ambiance Filaire - Raccordement
Thermostat D’ambiance Filaire – Raccordement Deux thermostats d’ambiances peuvent être raccordés à la régulation Climatic Control-HC. Le thermostat d’ambiance optimise la température ambiante de la pièce dans laquelle il est placé (circuit direct ou circuit mélangé) par contrôle (marche/Arret) du circulateur. 5.4.1 Zone plancher chauffant «... -
Page 10: Circuit À Vanne Mélangeuse, Thermostat D'ambiance Rf "Trf1
5.4.3 Circuit à vanne mélangeuse, thermostat d’ambiance RF “trF1” WFHT-RF BASIC WFHT-RF LCD MILUX-xx-RF MILUX-Hygrostat Seuls les thermostats RF de nos gammes WFHT-RF, MILUX-RF emettant en peuvent être utilisés avec l’antenne active 433,92Mhz 433,92Mhz Le MILUX Hygrostat RF sera uniquement compatible avec la fréquence 433,92Mhz. -
Page 11: Circuit Direct (Sans Vanne Mélangeuse), Thermostat D'ambiance Rf
5.4.5 Circuit direct (sans vanne mélangeuse), thermostat d’ambiance RF » « Vous avez la possibilité d’installer un deuxième thermostat RF pilotant le fonctionnement du deuxième circulateur – Circuit Direct Radiateurs ou Ventilo-Convecteurs. Le circulateur sera arrêté en cas de non demande du thermostat, après la temporisation ajustée depuis le menu paramètre (PUMP: ... -
Page 12: Fonctions Des Entrées Logique (In1 & In2)
L’entrée « In1 » peut-être utilisée en tant qu’entrée de commutation du mode de fonctionnement (Chauffage / Rafraichissement). Ce signal pourrait être donné directement par une P.A.C. : le basculement du mode chauffage ou rafraîchissement sur la PAC, basculera automatiquement le mode du ClimaticControl-HC. Inst: Menu paramètres: In1, “... - Page 13 le circulateur P2 (circuit direct) dans le cas d’une installation à 2 circulateurs. le circulateur P1 (circuit à vanne mélangeuse) dans le cas d’une installation à 1 circulateurs. Exemple 1: Installation à P.A.C réversible et un circulateur In1 utilisée pour commutation du mode de fonctionnement Chaud/Froid (Inst: Menu paramètres: In1, “HC”) In2 utilisé...
-
Page 14: Description Des Modes De Fonctionnements
6 Description des modes de fonctionnements Basculement Chaud / Froid Il existe plusieurs façons de basculer le système entre le chauffage et le rafraichissement. • Utiliser le paramètre # 0 Type (Voir Chap 7.1) • Utiliser l'interface utilisateur du Climatic Control HC si le paramètre # 0 Type = Rev (voir Chap 7.1) •... -
Page 15: Mode Automatique
Mode AUTOMATIQUE Ce mode vous permet de gérer vos abaissements de températures de départ d’eau en accordance avec le programme choisi (programme pré-établi ou programme « utilisateur »). Se référer à la section 6.2 pour plus d’informations sur la partie programmation. La température d’eau injectée dans le circuit est calculée en fonction de la loi d’eau (Courbe), la tempéra- ture extérieure avec une compensation en fonction de la température ambiante si un thermostat de type RF est installé. -
Page 16: Menus De Programmation
RF du circuit mélangé (voir notice thermsotat) ou par injection du signal « HC » dans une des entrées logiques. Attention: En cas d’installation avec une P.A.C. non couplée avec votre régulation ClimaticControl-HC assurez-vous du mode de fonctionnement de celle-ci avant de changer celui de la régulation. Menus de programmation Le choix d’un mode de fonctionnement se fera à... -
Page 17: Description Des Programmes Usine P1 À P9
Vous pouvez utiliser les touches (◄) et (►) pour déplacer le curseur clignotant dans la journée et modifier ou corriger le programme avec (+) ou (-). Vous pouvez aussi valider une journée en appuyant sur la touche (OK), le jour suivant sera alors affiché. La programmation se termine en validant le jour 7. -
Page 18: Menu Installation Et
Les programmes sont suivis uniquement dans le mode AUTO Le programme ne fait qu’osciller entre le mode CONFORT et ECO . Du fait, si des décalages de courbe ont été rentrés dans les modes CONFORT et ECO , ils seront aussi pris en compte en mode AUTO. 7 Menu Installation et Annexes Paramètres d’installation - Pour accéder au menu d’installation, placer le curseur de mode sur le mode ,... - Page 19 Menu paramètres Affichage Description du paramètre Valeur usine Possibilité Réglage _ _ _ Inst Type d’installation Reportez-vous Act: Installation réversible avec aux schémas vanne d’inversion. ( - La sortie “Froid” pilote une vanne 3 10) d’installation voies, qui dirigera vers le circuit hy- pour plus draulique l’eau froide ou l’eau d’information.
- Page 20 Wret > Wcal + bGAP => WCal - 20% Le paramètre suivant est uniquement disponible si le paramètre “th” est réglé sur la position “rF” _ _ _ t F1 CONFIGURATION RADIO avec un thermostat RF (Gestion du 1 circulateur) 1.
- Page 21 _ _ _ Entrée logique 1: ( 5.5.1) non-ajustable th1: L’entrée est utilisée pour connecter un thermostat de type filaire. no, Aqu, ( Menu Paramètre “th” sur “YES”) HC ou C_b no: l’entrée n’est pas utilisée. Aqu: Un thermostat à immersion est installé sur l’entrée.
- Page 22 C_b: Une boite de connexion type gestion plancher chauffant multizone est connectée sur l’entrée. Circulateur ON = (Contact fermé) Circulateur OFF = (Contact ouvert) - si “inst”=”Act/SEP”, le circulateur du circuit « plancher » sera coupé et la vanne mélan- geuse fermée.
- Page 23 chaleur d’appoint. • Si la température extérieure est supérieure à la consigne choisie « Point d’Equilibre température », et si une demande de chauffe se produit (thermostat(s) et/ou priorité ECS), alors le contact sec « demande de chauffe chaudière » restera ouvert, ne permettant plus d’enclencher un générateur de chaleur d’appoint.
-
Page 24: Courbe De Régulation
Permet de réinitialiser votre système à la configuration usine. Maintenez la touche (OK) enfoncez 5 secondes. (l’afficheur s’allume entièrement) Attention, toutes les modifications effectuées seront effacées (Programme, Appai- rage de thermostat RF...) assurez-vous d’avoir les informations nécessaires à la remise en service de votre installation avant d’utilisée cette fonction. -
Page 25: Defauts Et Solutions
Sorties: Circulateur: Relais 5 A / 250VAC (L, N, PE) Vannes 3 voies: 2 TRIACS => 75 W max. Demande de Relai 5A / 250 VAC (Contact sec) chauffe « Temps d’ouverture maximal de 240 secondes ; Adaptée pour des vannes ayant un temps d’ouverture inférieure à... - Page 28 PPLIMF08157Ch FR...
