Manuels Connexes pour NETGEAR XAVNB2001
Sommaire des Matières pour NETGEAR XAVNB2001

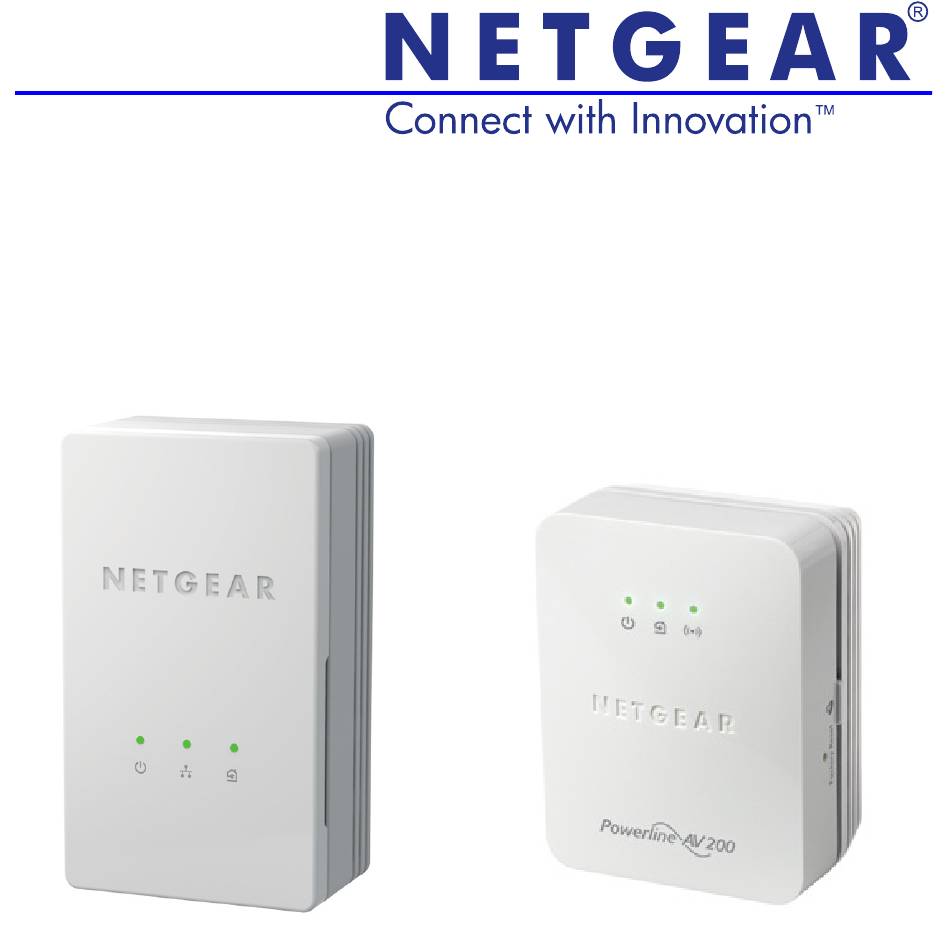

- Page 1 Extender Universel WiFi N édition CPL (XAVNB2001) Guide d’installation...
- Page 2 NETGEAR vous recommande d'utiliser uniquement les ressources d'assistance officielles NETGEAR. Marques commerciales NETGEAR, le logo NETGEAR et Connect with Innovation sont des marques commerciales et/ou des marques déposées de NETGEAR, Inc. et/ou des filiales de NETGEAR aux Etats-Unis et/ou dans d'autres pays. Les informations sont...
- Page 3 Installer les adaptateurs et surfer sur le Web avec WiFi ..6 Installez NETGEAR genie ......19...
- Page 4 Contenu de la boîte XAVN2001 Câbles Ethernet (2) XAV1301 NETGEAR vous recommande de ne pas brancher votre adaptateur CPL sur une rallonge électrique.
- Page 5 Caractéristiques matérielles Adaptateur CPL 200 Mini Extender Universel WiFi N édition CPL (XAV1301) (XAVN2001) Voyant Voyant Voyant Voyant Voyant Voyant d'alimentation Ethernet d'alimentation sans fil. Bouton Sécurité Bouton de réinitialisation Bouton de Bouton réinitialisation Sécurité Port Ethernet Voyant Bouton Ethernet d'alimentation.
- Page 6 Description des voyants Les voyants indiquent l'état de vos adaptateurs CPL. • Lorsque vous branchez l'adaptateur, le voyant d'alimentation s'allume en vert. • Le voyant Ethernet s'allume lorsque vous connectez un périphérique Ethernet sous tension à au moins un port Ethernet. Si le voyant est éteint, il n'y a pas de connexion Ethernet.
- Page 7 Descriptions des boutons Les boutons de vos adaptateurs CPL vous permettent d'effectuer les actions suivantes : • Réinitialisation : Utilisez le Bouton de réinitialisation pour rétablir votre adaptateur CPL à ses paramètres d'usine par défaut. Appuyez sur le Bouton de réinitialisation pendant 2 secondes, puis relâchez-le.
- Page 8 Installer les adaptateurs et surfer sur le Web avec WiFi Sécurisation de votre réseau CPL a. Assurez-vous que le voyant d'alimentation est vert sur chaque adaptateur. b. Appuyez sur le bouton de sécurité de l'adaptateur XAV1301, appuyez sur son bouton de Sécurité pendant 2 secondes, puis relâchez le bouton.
- Page 9 Les adaptateurs peuvent communiquer sur le réseau CPL de manière sécurisée Branchez l'Adaptateur CPL 200 Mini (XAV1301) dans une prise murale à proximité de votre routeur/passerelle. Branchez l'Adaptateur CPL 200 via le port LAN avec un câble Ethernet.
- Page 10 Si vous voulez partager l'accès Internet à travers votre maison, assurez-vous de connecter le XAV1301 à votre passerelle Internet avec un câble Ethernet.
- Page 11 Branchez l'Extender Universel WiFi N édition CPL (XAVN2001) dans une prise murale où vous avez besoin d'une couverture WiFi. Remarque : Vous pouvez connecter un périphérique Ethernet (comme une console de jeu, décodeur, ou lecteur Blu-ray) à Internet et au réseau domestique avec le port Ethernet supplémentaire sur le XAVN2001.
- Page 12 Clonez votre routeur WiFi/passerelle réseau. Si votre routeur sans fil/passerelle dispose d'un bouton WPS : • Option 1 : Utilisez le bouton WPS de votre routeur ou passerelle pour cloner votre réseau existant. a. Appuyez et maintenez le bouton Sécurité sur le XAVN2001 (environ 10 secondes) et relâchez-le.
- Page 13 Installez NETGEAR genie. (Consultez la section Installez NETGEAR genie à la page 19.) b. Connectez temporairement votre ordinateur directement au XAVN2001 via le port Ethernet. c. Lancez NETGEAR genie sur votre ordinateur et cliquez sur Mappage réseau ou sélectionnez-le à partir du menu.
- Page 14 d. Cliquez sur l'icône CPL sur l'écran Mappage réseau. L'utilitaire CPL s'affiche : Icône Icône XAVN2001 e. Sur l'écran de l'utilitaire CPL, faites un clic droit sur l'icône du XAVN2001.
- Page 15 Dans le menu contextuel qui s'affiche, sélectionnez Configuration sans fil. g. Entrez les paramètres sans fil suivants : • Nom du réseau sans fil (SSID) • Type de sécurité sans fil • Phrase d'authentification...
- Page 16 Si vous souhaitez cloner votre réseau sans fil existant, entrez les mêmes paramètres sans fil que ceux utilisés par votre routeur ou votre passerelle. Lorsque vous vous déplacez dans votre maison, votre client sans fil (ordinateur portable, tablette, ou smartphone) passe d'un réseau (routeur ou passerelle) à...
- Page 17 • Option 3 : Utiliser le guide d'installation du navigateur Web pour configurer manuellement les paramètres sans fil de votre amplificateur XAVN2001. Sur votre ordinateur ou périphérique sans fil (tablette, smartphone) : a. Ouvrez le logiciel qui gère vos connexions réseau sans fil et connectez-vous au réseau XAVN2001.
- Page 18 b. Sur le même ordinateur ou périphérique sans fil, ouvrez une fenêtre de navigateur Web. Le navigateur vous permet d'accéder directement au guide d'installation à l'écran. Si ce n'est pas le cas, entrez l'une des options suivantes dans la barre d'adresse de votre navigateur : www.mywifiext.net www.netgearextender.net...
- Page 19 Si vous souhaitez cloner votre réseau sans fil existant, entrez les mêmes paramètres sans fil que ceux utilisés par votre routeur ou votre passerelle. Si vous voulez créer un nouveau réseau sans fil, entrez les nouveaux paramètres sans fil. La création d'un nouveau réseau sans fil vous permet d'avoir un deuxième réseau dans une autre zone de votre maison.
- Page 20 Connectez votre client sans fil (ordinateur portable, tablette ou smartphone) au XAVN2001 pour accéder à Internet. • Option 1 : Utilisez le bouton WPS sur votre client sans fil pour vous connecter automatiquement au point d'accès XAVN2001. a. Appuyez et maintenez enfoncé le bouton Security (Sécurité) sur le XAVN2001 pendant 2 secondes et relâchez-le.
- Page 21 Installez NETGEAR genie Suivez ces instructions pour télécharger et installer NETGEAR genie sur votre ordinateur. Tapez http://support.netgear.com dans la barre d'adresse de votre navigateur. Cliquez sur le bouton For Home. Dans la zone de recherche, tapez xavn2001. Téléchargez le NETGEAR genie qui correspond à...
- Page 22 Périphériques NETGEAR CPL compatibles Votre adaptateur CPL peut partager un réseau CPL avec les périphériques NETGEAR compatibles suivants : XAVB1301, XAVB1401, XAVB2101, XAVB2602, XAVNB2001, XAVB5601, XAVB5101, XAVB5201, XAVB5602, XAUB2511, XAVB5004, XAVB1004, XWNB5602, XWNB5201 et XWNB1601. Pour consulter la liste complète des périphériques certifiés HomePlug AV, rendez-vous sur www.homeplug.org/certified_products.
- Page 23 Conformité Pour consulter la déclaration de conformité complète, rendez-vous sur le site : http://support.netgear.com/app/answers/detail/a_id/11621/. Ce symbole apparaît conformément à la directive européenne 2002/96 sur la mise au rebut des équipements électriques et électroniques (directive WEEE - Waste Electrical and Electronic Equipment).
- Page 24 NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA Octobre 2012...
