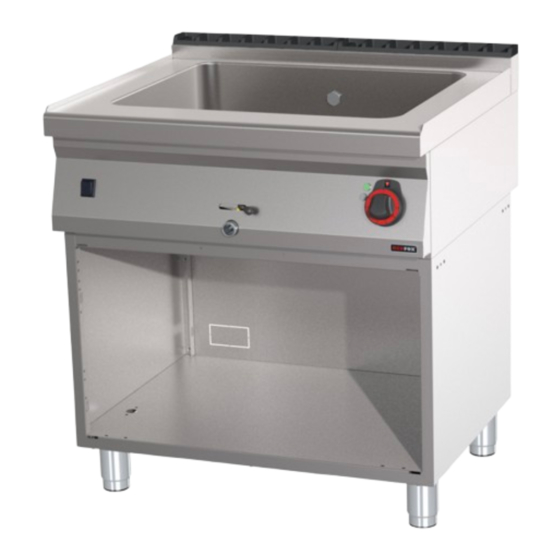

Redfox BM 70/04 E Notice D'installation Et D'emploi

Masquer les pouces

page de 32

/ 32
Signets

Liens rapides

Télécharger ce manuel

BAIN MARIES

INS TR UC T ION FO R INS TA L LATI O N A ND US E

DI E GE BR AU CH S U ND INSTA LLATI O N S ANW E I S UNG

NOT IC E D 'INS TA L L ATI O N E T D'E M P L O I

N ÁV OD K OBS LUZE A I N S TALACI

BM 70/04 E, BM 70/08 E, BM 70/40 E, BM 70/80 E

1 0 1 5 - 2 2

www.rmgastro.com

Sommaire des Matières pour Redfox BM 70/04 E

Page 1 NOT IC E D ‘INS TA L L ATI O N E T D‘E M P L O I N ÁV OD K OBS LUZE A I N S TALACI BM 70/04 E, BM 70/08 E, BM 70/40 E, BM 70/80 E 1 0 1 5 - 2 2...
Page 2 CONTENT Declaration of a standards conformity Instruction for use Cleaning and maintenance INHALT Die Normenübereinstimmungsdeklaration Gebrauchsanweisung Die Reinigung und instandshaltung CONTENU Déclaration de conformité Mode d‘emploi Nettoyage et entretien OBSAH Prohlášení o souladu s normami Návod k použití Čistění a údržba 2023-03-12...
Page 3 Label with technical data is placed on the back side of the device. Study the electrical diagram of connection and all following information before instalation. MODEL VOLTAGE (V/HZ) WATTAGE (W) DIMENSIONS (MM) BM 70/04 E 230 / 50 1600 400 x 725 x 320 BM 70/08 E 230 / 50...
Page 4 TECHNICAL INSTRUCTIONS FOR INSTALATION AND REGULATION Important: The manufacturer does not provide warranty for defects caused by improper use, failure to instructions contained in the attached instructions for use and mistreatment of the appliances. Installation, adjustment and repair of appliances for kitchens, as well as their removal because of possible damage to the gas can be carried out only under a maintenance contract, this contract may be signed with an authorized dealer, and must be complied with regulations and technical standards and regulations regarding the installation, power supply, gas connection and health &...
Page 5 CONNECTION OF THE ELECTRIC CABLE TO THE ELECTRICITY Instalation of electric feeder - This feeder must be separetely protected by a safety fuse according to the speciﬁ c electric stream which depends on the wattage of the instaled device. Check the wattage on the label at the back of the device.
Page 6 INSTRUCTION FOR USE Attention! Before the ﬁ rst use of the device you must wash the device with cleaning cloth dipped in the water with detergent. Than wipe it with moist cleaning cloth dipped in clean water. Fill the device with water to the high of max 2 cm. Turn the knob (A) from the position „0“ to required position between 30°C - 90°C.
Page 7 CLEANING AND MAINTENANCE It is recommended to have the device checked by the professional service min. once a year. All interventions must be done by qualiﬁ ed person who is competent for this. ATTENTION! The device cannot be cleaned by direct or pressure water. Clean it daily. Daily maintenance keeps longer useful life and efﬁ...
Page 8 Das Schild mit technischen Angaben ist auf der Rückseite des Gerätes angebracht. Studieren sie vor der Installation das elektrische Schema der Einschließung und alle folgende Informationen durch. MODEL SPANNUNG (V/HZ) ANSCHLUSSWERT (W) ABMESSUNG (CM) BM 70/04 E 230 / 50 1600 400 x 725 x 320 BM 70/08 E 230 / 50...
Page 9 DIE PLATZIERUNG Es ist unbedingt notwendig, zu der Regulation der Gerätetätigkeit, daß das Milieu - der Küche -, wo das Gerät installiert wird, sehr gut belüftbar ist (im Hinblick darauf: sei der Techniker sich mit geltenden Normen (EN) richtet). Wenn die Einrichtung so plaziert wird, daß sie im Mobiliarwandkontakt stehen wird, so müssen diese einer Temperatur von 90°C wiederstehen.
Page 10 DIE SICHERHEITSVORRICHTUNGEN AUS DER SICHT DES FEUERSCHUTZES LAUT EN. 061008 ČL. 21 Die Einrichtungsbedienung dürfen nur Erwachsene ausführen • Das Gerät darf sicher in gewöhnlicher Umgebung laut EN 332000-4-482; EN 332000-4-42 verwendet werden. • Es ist notwendig das Gerät so platzieren, daß es auf einer unbrennbaren Grundlage steht oder hängt. •...
Page 11 GEBRAUCHSANWEISUNG Vorsicht! Bevor Sie das Gerät benützen beginnen, ist es wichtig das Gerät gut mit Wasser und Waschmittel waschen und dann mit weichem Tuch abreiben. Füllen Sie das Gerät mit Wasser bis Hohe von max 2 cm. Drehen Sie den Regler (A) aus der Position „0“ in den von Ihnen geforderten Wert im Bereich von 30°C - 90°C.
Page 12 DIE REINIGUNG UND INSTANDSHALTUNG ACHTUNG! Die Einrichtung darf nicht mit Direkt-, oder Druckwasserstrahl gereinigt werden. Reinigen Sie das Gerät täglich. Die Lebensdauer und Gerätewirkung wird durch die tägliche Wartung gewährleistet. Überzeugen Sie sich, vorm Reinigungsanfang, dass Sie die Einrichtung vom Elektrostrom abgeschaltet haben. Schalten Sie immer die Gerätehauptzufuhr ab.
Page 13 Avant de procéder à l‘installation, prendre connaissance du schéma électrique et de toutes les informations que contient la présente notice. MODEL TENSION (V/HZ) PUISSANCE (W) DIMENSIONS (CM) BM 70/04 E 230 / 50 1600 400 x 725 x 320 BM 70/08 E 230 / 50...
Page 14 LA LOCATION Le local dans lequel l‘appareil est installé doit être bien ventilé. Si l’appareil doit toucher le parois , celui-ci doit résister à la chaleur de 90°C au minimum. L’installation, le réglage et la mise en marche doivent être effectués par une personne qualiﬁ...
Page 15 BRANCHEMENT ÉLECTRIQUE Istallation de prise de courant – La prise de courant doit avoir un coupe-circuit indépendant en dépendance de puissance fournie de l’appareil. Vériﬁ ez la puissance de l’appareil sur la plaque des caractéristiques techniques. Branchez l’appareil directement au réseau, il faut mettre un interrupteur entre le réseau et l’appareil, son ouverture de contacts étant 3 mm au minimum.
Page 16 MODE D’EMPLOI Attention ! Avant la première utilisation, il faut laver l’appareil à l’aide d’un torchon humide et d’un détergent. Rincer et sécher. Remplir l’appareil d’eau jusqu’au trait sur le côté du bac. Tourner le dispositif de commande (E) de la position «...
Page 17 NETTOYAGE ET ENTRETIEN Il est recommandé de faire controller l’appareil dans un service spécialisé au moins une fois par an. Toutes les interventions peuvent être effectuées seulement par une personne qualiﬁ ée ayante une autorisation pour ces interventions. ATTENTION ! L’appareil ne peut pas être nettoyé sous l’eau courante ou de pression. Nettoyer l’appareil chaque jour.
Page 18 EL. CONNECTION DIAGRAM / SCHALTPLAN / SCHÉMA DU ELECTRIQUE BM - 70/04 / 70/40 ENGLISH DEUTSCH FRANÇAIS TERMINAL BOARD KLEMMSBRETT BORNIER MAIN SWITCH SCHALTER INTERRUPTEUR PRINCIPAL TERMOSTAT TERMOSTAT THERMOSTATE KONTROLLAMPE TÉMOIN LUMINEUX ORANGE HEATING ELEMENT HEIZUNGSSPIRALE RÉSISTANCE DE CHAUFFAGE...
Page 19 EL. CONNECTION DIAGRAM / SCHALTPLAN / SCHÉMA DU ELECTRIQUE BM - 70/08 / 70/80 ENGLISH DEUTSCH FRANÇAIS TERMINAL BOARD KLEMMSBRETT BORNIER MAIN SWITCH SCHALTER INTERRUPTEUR PRINCIPAL TERMOSTAT TERMOSTAT THERMOSTATE KONTROLLAMPE TÉMOIN LUMINEUX ORANGE HEATING ELEMENT HEIZUNGSSPIRALE RÉSISTANCE DE CHAUFFAGE...
Page 20 DIMENSION PLANS / MASSSKIZZEN / DIMENSIONS BM - 70/04 BM - 70/08...
Page 21 BM - 70/40 BM - 70/80...
Page 22 Příkon max. Rozměr Regulace teploty Hmotnost Typ výrobku (V / Hz) (mm) (kg) BM 70/04 E 230 / 50 1600 400 x 725 x 320 30 - 90 BM 70/08 E 230 / 50 3200 800 x 725 x 320...
Page 23 KONTROLA OBALU A ZAŘÍZENÍ UMÍSTĚNÍ...
Page 24 BEZPEČNOSTNÍ OPATŘENÍ Z HLEDISKA POŽÁRNÍ OCHRANY PODLE ČSN 061008 ČL. 21...
Page 25 INSTALACE PŘIPOJENÍ ELEKTRICKÉHO KABELU DO SÍTĚ...
Page 26 NÁVOD K POUŽITÍ Pozor! Než-li začnete přístroj používat, je nutné z celého povrchu sejmout ochranné fólie nerezového plechu, pak jej dobře omýt vodou se saponátem na nádobí, a poté otřít navlhčeným hadrem. Naplňte přístroj vodou tak, aby hladina vody dosahovala ke dnu příslušné gastronádoby. Napuštění vody provedeme stiskem černého tlačítka a držením.
Page 27 ČIŠTENÍ A ÚDRŽBA Přístroj se musí alespoň 2 x ročně překontrolovat odborným servisem. Veškeré zásahy do přístroje může provádět pouze kvaliﬁ kovaná osoba, která má k takovým to úkonům oprávnění. POZOR! Zařízení se nesmí čistit přímou nebo tlakovou vodou. Čistěte zařízení denně. Denní údržba prodlužuje životnost a účinnost zařízení.
Page 28 SCHÉMA ZAPOJENÍ BM 70/04 E ; 70/40 E...
Page 29 BM 70/08 E ; 70/80 E...
Page 30 ROZMĚROVÉ OBRÁZKY BM 70/04 E BM 70/08 E...
Page 31 BM 70/40 E BM 70/80 E...
Page 32 List of service organizations: CZ: RM GASTRO CZ s. r. o., Náchodská 818/16, Praha 9 Tel. +420 281 926 604, info@rmgastro.cz, www.rmgastro.cz SK: RM Gastro Slovakia, Rybárska 1, Nové Město nad Váhom Tel.: +421 32 7717061, obchod@rmgastro.sk, www.rmgastro.sk PL: RM GASTRO Polska Sp. z o. o., ul. Skoczowska 94, 43-450 Ustroń Tel.: +33 854 73 26, www.rmgastro.pl...
