Sehr geehrter Kunde!
Rodcraft Pneumatic Tools dankt Ihnen für den Kauf eines seiner Produkte und lädt Sie zum Lesen dieses Handbuches ein.
Alle notwendigen Informationen für einen sachgerechten Gebrauch des gekauften Gerätes sind hierin enthalten: es empfiehlt sich also, es vollständig durch-
zulesen und sich an die darin enthaltenen Hinweise zu halten.
Bitte bewahren Sie das Handbuch so auf, dass es unbeschädigt erhalten bleibt. Der Inhalt dieses Handbuches kann ohne Vorbescheid und ohne weitere
Verpflichtungen geändert werden, so dass Änderungen und Verbesserungen in die bereits gesandten Kopien eingelegt werden können.
Unser Ziel, ist es Produkte herzustellen, mit denen Sie möglichst sicher und effektiv arbeiten können. Am wichtigsten für Ihre Sicherheit sind Ihre Umsicht
und Ihr Urteilsvermögen im Umgang mit diesem Produkt und anderen Werkzeugen. Diese Sicherheitshinweise enthalten einige der wichtigen Gefahren-
quellen; sie können jedoch nicht alle möglichen Gefahren abdecken.
Das Kopieren oder Übersetzen eines jeglichen Teiles dieses Handbuches ist ohne vorherige schriftliche Genehmigung des Herstellers untersagt.

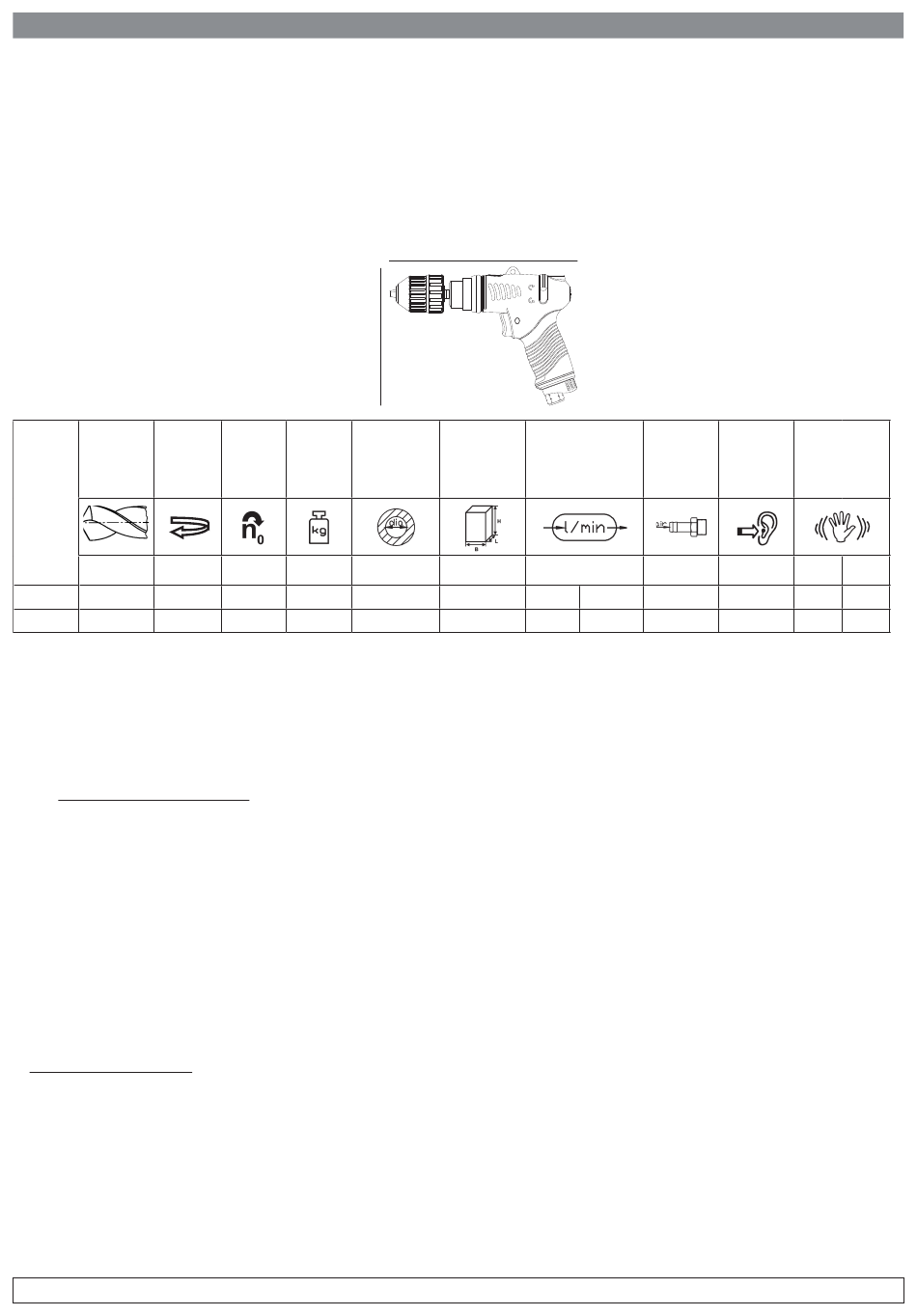

1. Technische Daten
1. Technische Daten
Spannpa-
Leistung
Modell
tronen
[mm] [mm]
RC4107
1-10 380
RC4207 1.5-13 380
max Druck 6.3 bar (90 psi)
a : Vibrationspegel, k Unsicherheit ; L
hd
Deklataration zu Geräusch (ISO 15744) und Vibrationsemission (ISO 28927-9)
Alle Werte sind zum Zeitpunkt dieser Veröffentlichung auf dem aktuellen Stand. Neueste Informationen finden Sie unter www.rodcraft.com.
Die genannten Werte wurden durch Tests gemäß den angegebenen Normen unter Laborbedingungen ermittelt und sind für den Vergleich mit den genannten
Werten der anderen Werkzeuge, die den selben Normen entsprechen, nicht ausreichend. Diese genannten Werte sind für Risikoanalysen nicht geeignet und die
tatsächlichen Messwerte am Einsatzort können höher ausfallen. Die tatsächlichen Richtwerte und das Gesundheitsrisiko für den individuellen Nutzer sind von
Person zu Person verschieden und hängen von den Arbeitsgewohnheiten, dem Werkstück und der Gestaltung des Arbeitsplatzes sowie von der Belastungsdau-
er und dem Gesundheitszustand des Benutzers ab.
Wir, die RODCRAFT PNEUMATIC TOOLS , haften nicht für die Folgen einer Anwendung der genannten Werte anstelle von Messwerten der tatsächlichen
Belastungswerte in einer Risikoanalyse für einen konkreten Arbeitsplatz, der sich unserer Einflußnahme entzieht.
Dieses Werkzeug kann das Hand-Arm-Vibrations-Syndrom auslösen, sofern sein Gebrauch nicht in ausreichendem Maße geregelt wird. Ein EU-Leitfaden zur
Regelung von Hand-Arm Vibrationen steht im Internet zur Verfügung: www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf
Wir empfehlen ein Programm zur Gesundheitsüberwachung, durch welches frühe Symptome erkannt werden können, welche auf die Geräusch- oder Vibrati-
onsexposition zurückgeführt werden könnten, so dass die Abläufe der Maßnahmen daraufhin so geändert werden können, dass zukünftige Beeinträchtigungen
vermieden werden.
2. Anwendung und Funktion
• Angetriebenes, mit einem 3/8 oder 1/2 Zoll Bohrfutter ausgestattetes Bohrwerkzeug zur Verwendung mit unterschiedlichen Bohrern. Nur für den professi-
onellen Einsatz. Das Werkzeug darf nicht unsachgemäß verwendet werden.
• Beachten Sie bitte auch die Produktsicherheitsinformationen!
3. Inbetriebnahme und Arbeiten
Allgemeine Informationen:
• Das Gerät laut Abb. 01 anschließen.
• Befestigen Sie das Zubehör korrekt am Werkzeug.
• Zum Betrieb in Vorwärtsrichtung den Umschaltstift einwärts drücken. Zum Betrieb im Rückwärtsgang den Umschaltstift (2) drücken.
• Drücken Sie zum Starten der Maschine einfach auf den Drücker (1). Die Maschinendrehzahl steigt mit steigendem Druck auf den Drücker. Lassen Sie
den Drücker oder Hauptschalter los, um die Maschine zu stoppen.
• Den Drehzahlschalter (2) nur verwenden, wenn die Antriebsspindel vollständig stillsteht. Das Ändern der Drehzahl vor dem Stillstand der Antriebsspindel
kann die Maschine beschädigen.
b
Schlauch Ø
Drehzahl Gewich
[min-1] [kg]
2200 0.9
2200 0.9
Schalldruckpegel, dB(A), K
pA
Grundsätzlich sind beim Arbeiten mit dem Gerät die Sicherheitsrichtlinien zu beachten.
RODCRAFT PNEUMATIC TOOLS
DE
a
Luftverbrauch
Abmaß
durchschn. –
innen axb
[mm] [mm]
8 480
220x100x50
8 480
225x100x50
= K = 3 dB Unsicherheit.
pA WA
Lufteinlaß Schalldruck
kontin.
[l/min] [Zoll] dB(A)
650 1/4" FT
650 1/4" FT
Vibration
a k [ ]
[ ] m/s²
m/s²
hd
81.3 2.16 1.24
81.3 2.16 1.24
