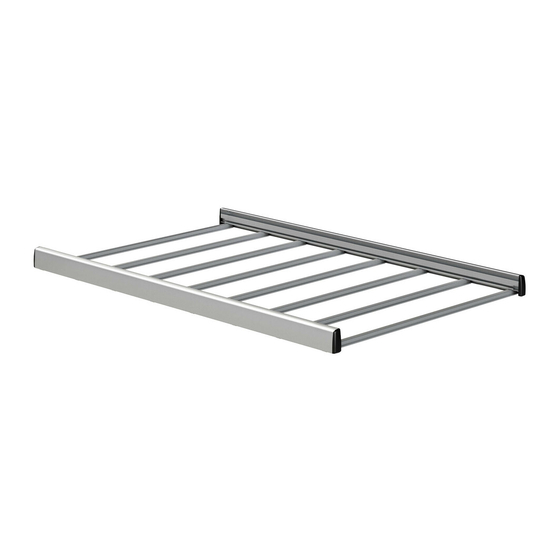

NORDRIVE KARGO RACK SYSTEM KRS-7 Instructions De Montage

Galerie pour fourgon
Masquer les pouces Voir aussi pour KARGO RACK SYSTEM KRS-7:

Publicité

Liens rapides

Télécharger ce manuel
KARGO RACK SYSTEM
KRS-7
CESTA PORTATUTTO
ROOF CARRIER
GALERIE POUR FOURGON
DACHKORB
PORTAEQUIPAJES PARA
FURGONETA
SET
1
x
ADATTA PER
SUITABLE FOR
INDIQUÉ POUR
GEEIGNET FÜR
ADECUADA PARA
A
B
C,D
pag.
N O R D R I V E
K A R G O S E R I E S
p a g .
6
6
pag.
p a g .
7
pag.
7
KARGO
KARGO-PLUS
p a g .
p a g .
8
9
8
pag.
9
COMPACT
EXTENDED
ATTACCHI SPECIFICI PER VEICOLI
CON PREDISPOSIZIONE
FOR VEHICLES WITH BUILT-IN FIX POINTS
CONNEXIONS SPÉCIFIQUES POUR DES
VÉHICULES AVEC PRÉDISPOSITION
FÜR FAHRZEUGE MIT VORHANDENEN
BEFESTIGUNGSPUNKTEN
CONEXIONES PARA VEHÍCULOS
CON PREDISPOSICIÓN ESPECÍFICA
KIT PIEDI PER VEICOLI CON GRONDINE
FOOT KIT FOR VEHICLES WITH RAIN GUTTERS
KIT PIEDS POUR VÉHICULES AVEC GOUTTIÈRE
FUΒ-KIT FÜR FAHRZEUGE MIT REGENRINNE
KIT CONEXIONES PARA VEHÍCULOS
CON VIERTEAGUAS
BARRE KARGO E KARGO-PLUS
KARGO AND KARGO-PLUS BARS
BARRES KARGO ET KARGO-PLUS
DACH-LASTENTRÄGER KARGO
UND KARGO-PLUS
BARRES KARGO Y KARGO-PLUS
