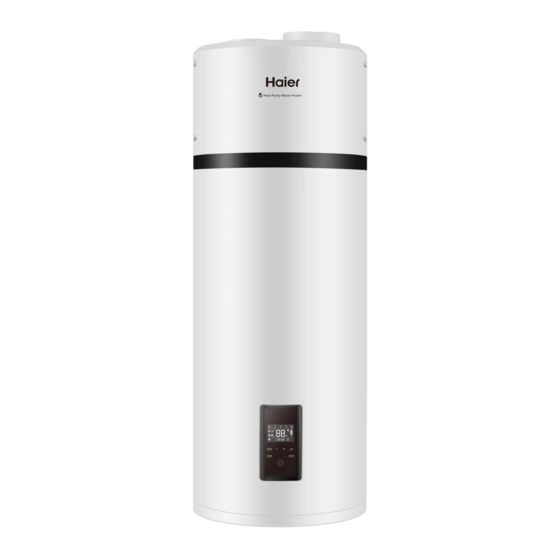

- Page 1 Chauffe-eau à pompe à chaleur Mode d'emploi et instructions d'installation ELECTRICITE Modèle HP150M5 Veuillez lire attentivement ce manuel avant d'utiliser ce chauffe-eau. L'aspect du chauffe-eau présenté dans ce manuel n'est donné qu'à titre indicatif.
- Page 2 10. Fiche du produit ..................... 26 Chers utilisateurs de produits Haier, Nous vous remercions d'avoir choisi les produits Haier. Veuillez lire attentivement ce manuel et suivre les instructions de fonctionnement et de sécurité pour une installation dans les règles et une utilisation optimale du produit.
- Page 3 Consignes de sécurité (à suivre à tout moment) Interprétation des marques et symboles Le non-respect de ces instructions peut entraîner des dysfonctionnements importants de l'appareil et des risques pour l'utilisateur. Les instructions comportant ce signe d'avertissement doivent être strictement respectées pendant le fonctionnement. Elles concernent la sécurité...
- Page 4 Consignes de sécurité (à suivre à tout moment) La température de l'eau à la sortie Des moyens de déconnexion du d'un chauffe-eau est généralement réseau d'alimentation principal plus élevée que la température ayant une séparation de contact affichée à l'écran. L'eau chaude ne sur tous les pôles et assurant doit pas être directement dirigée une coupure complète dans...
- Page 5 Consignes de sécurité (à suivre à tout moment) Faites tourner la poignée de Les chauffe-eau doivent être la soupape de sécurité une équipés d'une ligne électrique fois par mois. La soupape dédiée et de disjoncteurs à fonctionne correctement si de courant différentiel résiduel.
- Page 6 Instructions pour le transport et l'entreposage 1. Pendant le transport ou l'entreposage, le chauffe-eau à pompe à chaleur doit être emballé dans un emballage intact pour éviter tout dommage à l'aspect et aux performances du produit ; 2. Pendant le transport ou l'entreposage, le chauffe-eau à pompe à chaleur doit se trouver en position verticale ;...
- Page 7 67/89kg Poids net/brut * Les données relatives au COP et au niveau sonore ont été testées dans le laboratoire Haier. Valeurs COP obtenues à une température d'air extérieur de 7°C et 14°C, une température d'eau en entrée de 10°C et une température de consigne de 54°C (selon EN 16147).
- Page 8 Description des pièces et des composants Structure de la pompe à chaleur Sortie des condensats HP HC STAR T ST OP MODE TIMER BOOST Entrée d'eau Sortie d'eau froide/sortie chaude de vidange Sortie d'air ENTRÉE SORTIE Entrée d'air Accessoires Tuyau Chauffe-eau Soupape Nom de la...
- Page 9 Description des pièces et des composants Vue en éclaté Description Description Évaporateur Couvercle électrique Couvercle supérieur Chauffage électrique Grille d'aération Panneau d'affichage Couvercle de l'écran Conduit d'air - avant Ventilateur Boîtier de commande Moteur Couvercle avant Conduit d'air - arrière Compresseur Couvercle arrière Soupape à...
- Page 10 Introduction à l'installation Consignes d'installation - N'installez pas le chauffe-eau dans une position où il serait exposé au gaz, à des vapeurs ou de la poussière. - Installez l'appareil sur une surface plane et solide. La surface doit supporter le poids de l'appareil et l'eau de condensation doit être évacuée librement.
- Page 11 Introduction à l'installation Dimensions de l'installation Unité Modèle 1680 HP150M5...
- Page 12 Introduction à l'installation Dimensions de l'installation Remarque : Ces deux boulons d'expansion peuvent supporter un poids d'au moins 250 kg. Veuillez utiliser les boulons d'expansion qui sont adaptés au matériau de votre mur. L'angle d'installation est indiqué sur Une fois l'installation terminée, il est nécessaire les schémas suivants : d'utiliser une règle de niveau pour vérifier si le support est bien maintenu à...
- Page 13 Toucher y mètres x mètres 160mm 160mm Diamètre de 160 mm Pression disponible Perte de Équivalent 65Pa charge à 1 mètre (Pa) de long Conduit 1.9/1 mètre lisse Conduit 3.6/1 mètre Conseils d'installation: ondulé x + y < 24 m (conduit lisse) x + y <...
- Page 14 Introduction à l'installation Emplacements conseillés Garage ou buanderie (sans conduit) : - Pièce non chauffée. - Permet de récupérer l'énergie libre dégagée par le moteur de votre véhicule lorsqu'il est éteint après utilisation ou par les appareils ménagers en cours de fonctionnement. Buanderie (avec un conduit) : - Pièce non chauffée.
- Page 15 Introduction à l'installation Prudence lors d'installation Lorsque vous effectuez les raccordements, vous devez respecter les normes et les directives locales. - Avant d'effectuer les raccordements, rincez les tuyaux d'arrivée d'eau, afin de ne pas introduire de particules métalliques ou autres dans le réservoir. - Choisissez des tuyaux en cuivre pour le raccordement des canalisations.
- Page 16 Introduction à l'installation Schéma d'installation de la tuyauterie Installation A Vanne thermostatique 230V 50Hz Sortie d'eau chaude Sortie de l'eau de condensation Soupape de Soupape décompression antiretour d'arrêt Soupape de sécurité Soupape d'évacuation Arrivée d'eau froide Sortie d'eau ance) Raccordé à l'arrivée d'eau du réservoir d'eau Vanne thermostatique...
- Page 17 Introduction à l'installation Consignes pour les raccordements électriques AVERTISSEMENT - Seuls des professionnels qualifiés peuvent effectuer les raccordements électriques, toujours avec une alimentation électrique mise hors tension. - La mise à la terre doit être conforme aux normes locales. - Les chauffe-eau doivent être équipés d'une ligne électrique dédiée et de disjoncteurs à...
- Page 18 Introduction à l'installation Connexion du câble de transmission des signaux d'alimentation en heures creuses Câble de transmission des Auto signaux d'alimentation en heures creuses (2 * 0,75 mm , fil noir) Câble d'alimentation (3 * 1,5 mm...
- Page 19 Introduction à l'installation Schéma de câblage VENTILATEUR Condensateur du CN11 compresseur Soupape à quatre voies Capteur de température CN19 de refoulement CN16 CIRCUIT PRINCIPAL Capteur de température Blanc de dégivrage Capteur de température Blanc ambiante Blanc Transformateur de courant Capteur de température d'aspiration Bleu Capteur de température...
- Page 20 Fonctionnement et fonctionnalités Affichage Fonctions et protections A. Protection contre les fuites électriques Le système de commande de cet appareil dispose d'une fonction de protection contre les fuites électriques. B. Protection de 3 minutes Lors du démarrage de l'appareil après un apport en électricité, le système se mettra en marche après 3 minutes environ, ce qui est considéré...
- Page 21 Description des pictogrammes Symbole Description Interrupteur d'alimentation ON/OFF Sélection du mode de fonctionnement Bouton de confirmation Réglage de la minuterie Mode d'amplification. La pompe à chaleur et l'alimentation auxiliaire sont activées simultanément. Mode Auto - Gestion optimisée de la pompe à chaleur et de l'électricité pour garantir le confort ;...
- Page 22 Description des pictogrammes Symbole Description Mode d'amplification. La pompe à chaleur et le chauffage électrique auxiliaire sont activés simultanément (uniquement en mode AUTO). Icône de fonctionnement de la pompe à chaleur. Icône de fonctionnement du chauffage électrique auxiliaire. Lorsque la fonction PV est activée, la température de réglage est automatiquement ajustée à...
- Page 23 Fonctionnement et fonctionnalités Paramètres d'installation - Pour accéder aux paramètres d'installation, appuyez sur pour éteindre le système, puis appuyez simultanément sur et sur pendant 10 secondes. - Lorsque le menu est ouvert, appuyez sur ou sur pour modifier la valeur des paramètres.
- Page 24 Entretien et maintenance - L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié. - Avant d'intervenir sur l'appareil, mettez-le à l'arrêt et coupez l'alimentation électrique. - Ne touchez pas l'appareil avec des mains mouillées. - Les opérations de maintenance sont importantes pour garantir des performances optimales et prolonger la durée de vie de l'appareil.
- Page 25 Dysfonctionnements et protection Indication Type de dysfonctionnement Action Mise en marche numérique Protection de la température de fonctionnement Dès que le Protection de la température de l'air Protection du compresseur dysfonctionnement évacué est résolu, mettez Protection contre les hautes températures l'alimentation sous d'évaporation tension pour mettre...
- Page 26 Profils de charge du chauffe- eau, Type Zone de développement économique et technologique de Qingdao Fabricant Haier Water-Heater Co.,Ltd. Parc industriel de Haier, Zone de développement économique et technologique, Adresse 266101 Qingdao, RÉPUBLIQUE POPULAIRE DE CHINE Dénomination Chauffe-eau à pompe à chaleur...
