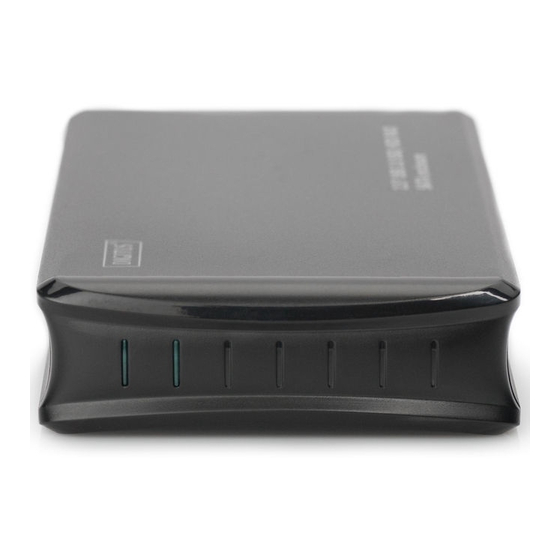

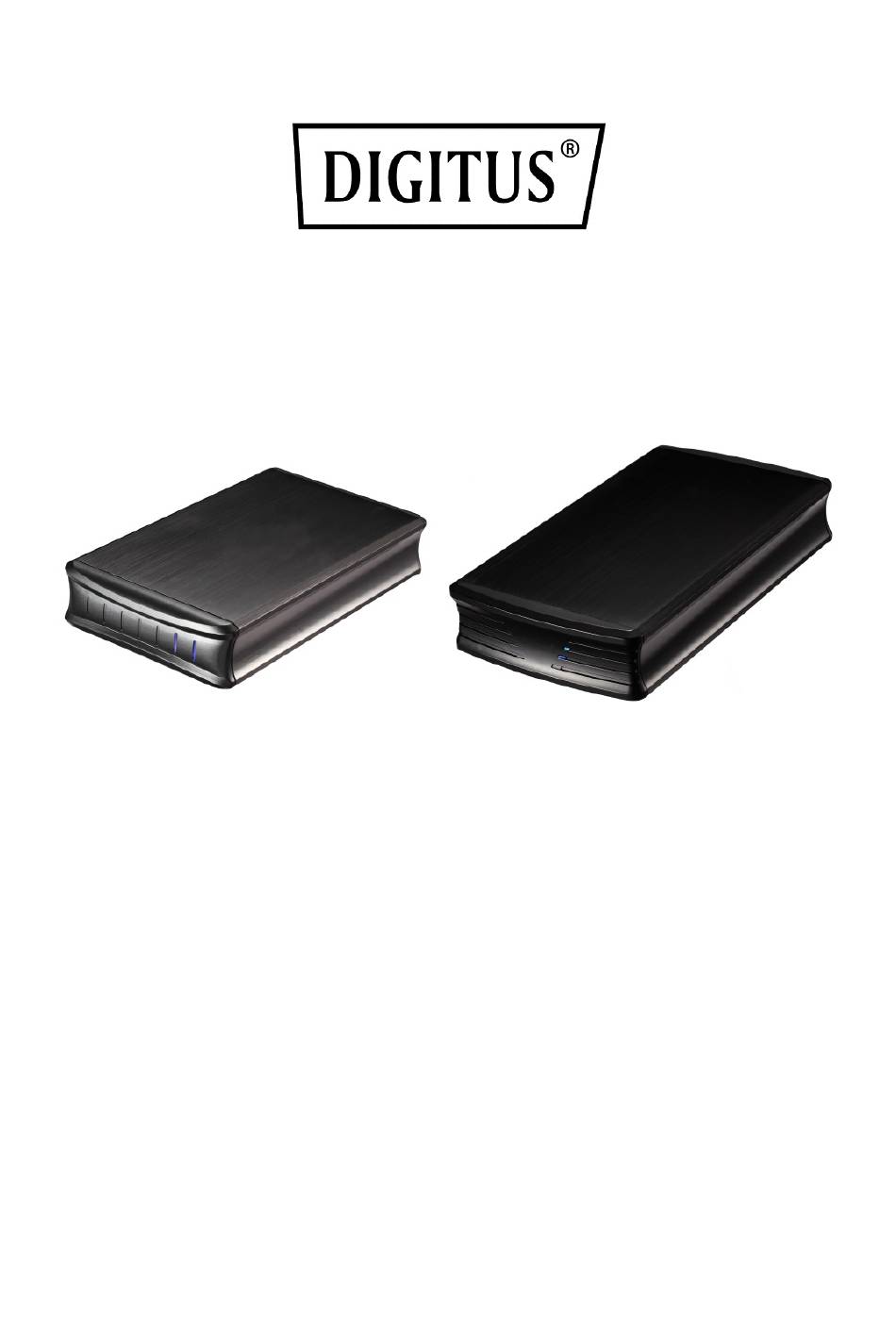

USB 3.0 2,5''/3,5''
Boîtier SSD/HDD RAID SATA
Guide d'utilisation
DA-71116/DA-71117
1 Introduction
1.1
Caractéristiques
- Compatible avec Big (JBOD), RAID0, RAID1, Mode Normal
- Protection des données et stockage hautes performances
améliorés
- Reconstruction automatique du disque
- Jusqu'à 5,0 Gbit/s par USB 3.0 SuperSpeed
- Plug and play
- Sélection du mode par commutateur RAID
Publicité
Table des Matières
Manuels Connexes pour Digitus DA-71116
Sommaire des Matières pour Digitus DA-71116
- Page 1 USB 3.0 2,5''/3,5'' Boîtier SSD/HDD RAID SATA Guide d'utilisation DA-71116/DA-71117 1 Introduction Caractéristiques - Compatible avec Big (JBOD), RAID0, RAID1, Mode Normal - Protection des données et stockage hautes performances améliorés - Reconstruction automatique du disque - Jusqu'à 5,0 Gbit/s par USB 3.0 SuperSpeed - Plug and play - Sélection du mode par commutateur RAID...
-
Page 2: Spécifications
Spécifications Interface SATA I/II/III intérieure : Interface USB 3.0 extérieure : Taux de transfert Compatible avec USB 3.0 SuperSpeed des données : (5 Gbit/s), USB 2.0 haute vitesse (480 Mbit/s), USB 1.1 pleine vitesse (12 Mbit/s) Adapté à : DN-71116 : 2 disques durs SATA I/II/III 2,5” DN-71117 : 2 disques durs SATA I/II/III 3,5”... -
Page 3: Configuration Requise
Configuration requise Configuration PC requise · Processeur Intel Pentium II/50 MHz, 64 Mo de RAM minimum · Windows 2000/XP/VISTA/7/8/10 · Port USB activé Configuration MAC requise · Processeur Apple G minimum, 64 Mo de RAM · Mac OS 10.6 ou supérieur ·... -
Page 4: Contenu De L'emballage
Contenu de l’emballage · 1 boîtier 2 baies RAID · 1 alimentation secteur · 1 câble USB 3.0 · DN-711116 : 1 câble d'alimentation CC · DN-711117 : 1 alimentation · 1 guide d’utilisation 2 Fonction RAID Qu'est-ce que le RAID ? RAID (Redundant Array of Independent Disks) est un ensemble de normes technologiques permettant d'associer des disques durs pour améliorer la tolérance aux pannes ainsi que les... - Page 5 1. Ouvrez le capot arrière et retirez le châssis en plastique du corps en aluminium. 2. Réglez le commutateur RAID et sélectionnez le mode RAID de votre choix. Il y a 2 commutateurs de mode à l'intérieur du produit, ces 2 commutateurs peuvent générer 4 sortes de modes différentes, ils peuvent également exécuter 4 fonctions différentes indiquées ci-dessous : Mode...
- Page 6 ※ Mode Normal (sans RAID) : Le Mode Normal, c'est le réglage par défaut du boîtier du disque dur qui ne fait pas appel au mode RAID. En Mode Normal, les deux disques durs à l'intérieur du boîtier fonctionnent indépendamment et sont identifiés comme deux cœurs distincts dans le système, les utilisateurs peuvent choisir n'importe quel disque dur pour stocker des fichiers.
- Page 7 2 To 1,5 To 3,5 To USB 3.0 ※ Mode FAST (Striping) : Le mode FAST correspond à notre mode RAID 0. En mode RAID 0, le stockage de données est divisé en deux parties respectives sur deux disques durs ; la performance théorique du disque dur global est le double de celle d'un des deux disques unitaires, la capacité...
- Page 8 1,5 To 3 To 2 To Vitesse rapide et capacité importante USB 3.0 ※ Mode SAFE (Mirroring) : Le mode Safe est également connu sous le nom de mode RAID 1, dans ce mode, les 2 disques durs sont mis en miroir. La capacité...
-
Page 9: Configuration Système
2 To 1,5 To 1,5 To Contre les pannes de disque USB 3.0 3 Configuration Système Installation dur Pour DN-71116 Les disques peuvent être installés en toute position, il n'y a pas d'ordre spécifique requis. Étape 1 : Déverrouillez l'interrupteur situé sur le capot arrière et ouvrez-le. - Page 10 Étape 2 : Retirez le châssis en plastique du corps en aluminium. Étape 3 : Insérez les disques durs sur les connecteurs SATA 7+15P sur le PCB correspondant. Fixez les deux disques durs avec les vis.
- Page 11 Étape 4 : Insérez le châssis en plastique dans le corps en aluminium.
- Page 12 Étape 5 : Fermez le capot arrière, l'installation du disque dur est terminée. Installation dur Pour DN-71117 Les disques peuvent être installés en toute position, il n'y a pas d'ordre spécifique requis. Étape 1 : Retirez les quatre vis à l'arrière.
- Page 13 Étape 2 : Retirez le châssis en plastique du corps en aluminium. Étape 3 : Insérez les disques durs sur les connecteurs SATA 7+15P sur le PCB correspondant. Fixez les deux disques durs avec les vis.
- Page 14 Étape 4 : Insérez le châssis en plastique dans le corps en aluminium.
- Page 15 Étape 5 : Fixez le capot arrière à l'aide des quatre vis. Étape 6 : Installation terminée.
-
Page 16: Connexion À L'ordinateur
Connexion à l'ordinateur 1. Connectez une extrémité (type Mini) du câble USB au port mini USB de votre disque dur. 2. Connectez l'autre extrémité du câble USB (type A) à tout port USB actif de l'ordinateur. 3. Raccordez l'alimentation électrique au boîtier et mettez le boîtier sous tension. -
Page 17: Application De Sauvegarde De Fichiers
Il n'est pas possible d'installer de nouveaux disques sur une matrice RAID existante sans la reformater. En cas d'installation ultérieure de disques additionnels, ceux-ci ne seront détectés qu'après le redémarrage du périphérique et le reformatage des disques. Application de sauvegarde de fichiers Veuillez consulter l'aide du logiciel d'application pour l'installation et le fonctionnement de l'application de sauvegarde. - Page 18 Modèle DN-71117 : Si le DD1 est défaillant : LED1 éteinte Si le DD2 est défaillant : LED2 éteinte...
- Page 19 Si un lecteur tombe en panne et que le mode RAID est réglé sur RAID0 ou BIG (JBOD), les données sont perdues et le système n'est plus accessible tant que le lecteur n'a pas été remplacé. Vérifiez l'état du voyant du disque dur et remplacez le lecteur en panne.
- Page 20 nouveau disque est inférieure à celle du disque précédent, la LED du disque dur affichera le statut ci-dessus. Le processus de restauration ne peut pas être terminé. 2. Redémarrez le système et formatez à nouveau les lecteurs en mode RAID 0 et JBOD. 3.
