Velleman VMM006 Mode D'emploi

Velleman VMM006 Mode D'emploi

Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

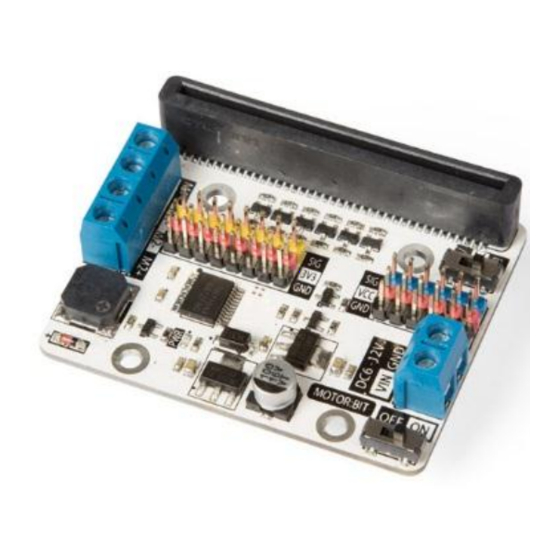

VMM006
MOTOR SHIELD FOR MICRO:BIT

Publicité

loading

Manuels Connexes pour Velleman VMM006

Sommaire des Matières pour Velleman VMM006

  • Page 1 VMM006 MOTOR SHIELD FOR MICRO:BIT...
  • Page 2  Nor Velleman nv nor its dealers can be held responsible for any damage (extraordinary, incidental or indirect) – of any nature (financial, physical…) arising from the possession, use or failure of this product.
  • Page 3 VMM006 What is micro:bit? The BBC micro:bit is a pocket-sized (52 x 42 mm – 2” x 1.75”) computer, 70 times smaller and 18 times faster than the original BBC micro computers used in schools. The design is appealing to a young public. It features 25 red LEDs used to flash messages and create games.
  • Page 4 VMM006 Type Instruction Buzzer Buzzer is controlled by P0. LED COL micro:bit LED matrix control pin VCC switch 3.3 V/5 V electric level switch only for P13-P16, P19, P20. Button-A micro:bit main board button A P4-P7, P9, P10, P13-P16, P19, P20...
  • Page 5 VMM006 Digital Input The G-3V3-S connector: 3V3 stands for 3.3 V power voltage, G is for GND (ground), S is for signal. GVS is a standard sensor connector, which enables you to plug onto servos and various sensors. Motor Input Two motor input connectors in total: M1+, M1- and M2+, M2- separately control a channel of a DC motor.
  • Page 6 VMM006 Connection Please connect the components according to the picture below. A 9 V battery can be used with a battery clip. You can always connect a 5 V, 6 V or 9 V DC power supply for testing purposes.
  • Page 7 VMM006 Drag and drop the [digital write pin P0 to 0] to the editor window in the blue [on start] block. When valid, it will snap together. Set P0 to P8, and value 0 to 1. Drag and drop the [analogue write pin P0 to 1023] under the digital write block. It snaps together. Set P0 to Positive Rotation of the Motor (Right) P8 in high-voltage level (1), means the positive rotation (turn right) of a motor.
  • Page 8 © COPYRIGHT NOTICE The copyright to this manual is owned by Velleman nv. All worldwide rights reserved. No part of this manual may be copied, reproduced, translated or reduced to any electronic medium or otherwise without the prior written consent of the copyright holder.
  • Page 9  Ni Velleman SA ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l’utilisation ou le dysfonctionnement de ce produit.
  • Page 10 VMM006 Qu’est-ce que le micro:bit ? BBC micro:bit est un ordinateur de poche (52 x 42 mm - 70 x 1.75"), 70 fois plus petit et 18 fois plus rapide que les micro-ordinateurs BBC utilisés dans les écoles. Le design attire un jeune public. Il comporte des LED rouges permettant d’afficher des messages déroulants et créer des jeux.
  • Page 11 VMM006 Type Instruction Ronfleur Le ronfleur est contrôlé par P0 LED COL Broche de contrôle des LED sur le micro:bit Interrupteur VCC Interrupteur de tension 3.3 V/5 V (uniquement pour P13-P16, P19, P20) Bouton A Bouton A sur le micro:bit P4-P7, P9, P10, P13-P16, P19, P20 Connecteur numérique...
  • Page 12 VMM006 Entrée numérique Le connecteur G-3V3-S: 3V3 correspond à une tension d'alimentation de 3.3 V, G à GND, S à un signal. Le GVS est un connecteur de capteur standard, qui vous permet de connecter facilement des servos et divers capteurs.
  • Page 13 VMM006 Connexion Connecter les composants comme illustré ci-dessous. Une pile 9 V peut être utilisée avec un connecteur clip pour pile. Vous pouvez toujours connecter une alimentation de 5 V, 6 V ou 9 V CC à des fins de test.
  • Page 14 VMM006 Glisser-déposer le bloc [digital write pin P0 to 0] vers la fenêtre éditeur dans le bloc bleu [on start]. Les blocs s'emboîtent. Régler P0 sur P8 et la valeur 0 sur 1. Glisser-déposer le bloc [analogue write pin P0 to 1023] sous le bloc digital write. Les blocs s’emboîtent. Régler P0 sur P1.
  • Page 15 être modifiés sans notification préalable. © DROITS D’AUTEUR Velleman SA est l’ayant droit des droits d’auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.
  • Page 16  Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.
  • Page 17 VMM006 ¿Qué es micro:bit? BBC micro:bit es un pequeño ordenador en formato de bolsillo (52 x 42 mm – 2” x 1.75”), 70 veces más pequeño y 18 más rápido que los BBC micro-ordenadores originales utilizados en colegios. Fue diseñado para atraer a los niños.
  • Page 18 VMM006 Tipo Instrucción Zumbador El zumbador está controlado por PO. LED COL Pin de control de los LEDs en el micro:bit. Interruptor de tensión de funcionamiento 3.3 V/5 V (sólo para P13-P16, Interruptor VCC P19, P20). Botón A Botón A en el micro:bit...
  • Page 19 VMM006 Entrada digital El conector G-3V3-S: 3V3 = tensión de alimentación de 3.3 V, G = GND (masa), S = señal. GVS es un conector de sensor estándar al que se puede conectar servomotores y diferentes sensores. Entrada de motor Dos conectores de entrada de motor: M1+, M1- y M2+, M2- controlan un canal de un motor DC por separado.
  • Page 20 VMM006 La conexión Conecte los componentes (véase abajo). Es posible utilizar una pila de 9 V con un clip de baterías. Para realizar pruebas, conecte una alimentación DC de 5 V, 6 V o 9 V DC Programar Visite www.makecode.com y haga clic en el botón micro:bit.
  • Page 21 VMM006 Arrastre y suelte [digital write pin P0 to 0] hacia la ventana del editor en el bloque azul [on start]. Si se hace de forma correcta, encajarán. Ponga P0 en P8, y el valor 0 en 1. Arrastre y suelte [analogue write pin P0 to 1023] bajo el bloque digital write.. Encajará. Ponga P0 en P1.
  • Page 22 60 x 47.5 x 13 mm Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu.
  • Page 23 Velleman®; worden. - se calcula gastos de transporte de y a Velleman® si el aparato ya no está • Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend cubierto por la garantía.
  • Page 24 Velleman® Service- und Qualitätsgarantie wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji. Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Powyższe postanowienia mogą podlegać modyfikacji w zależności od Elektronikwelt in über 85 Ländern aufgebaut.
