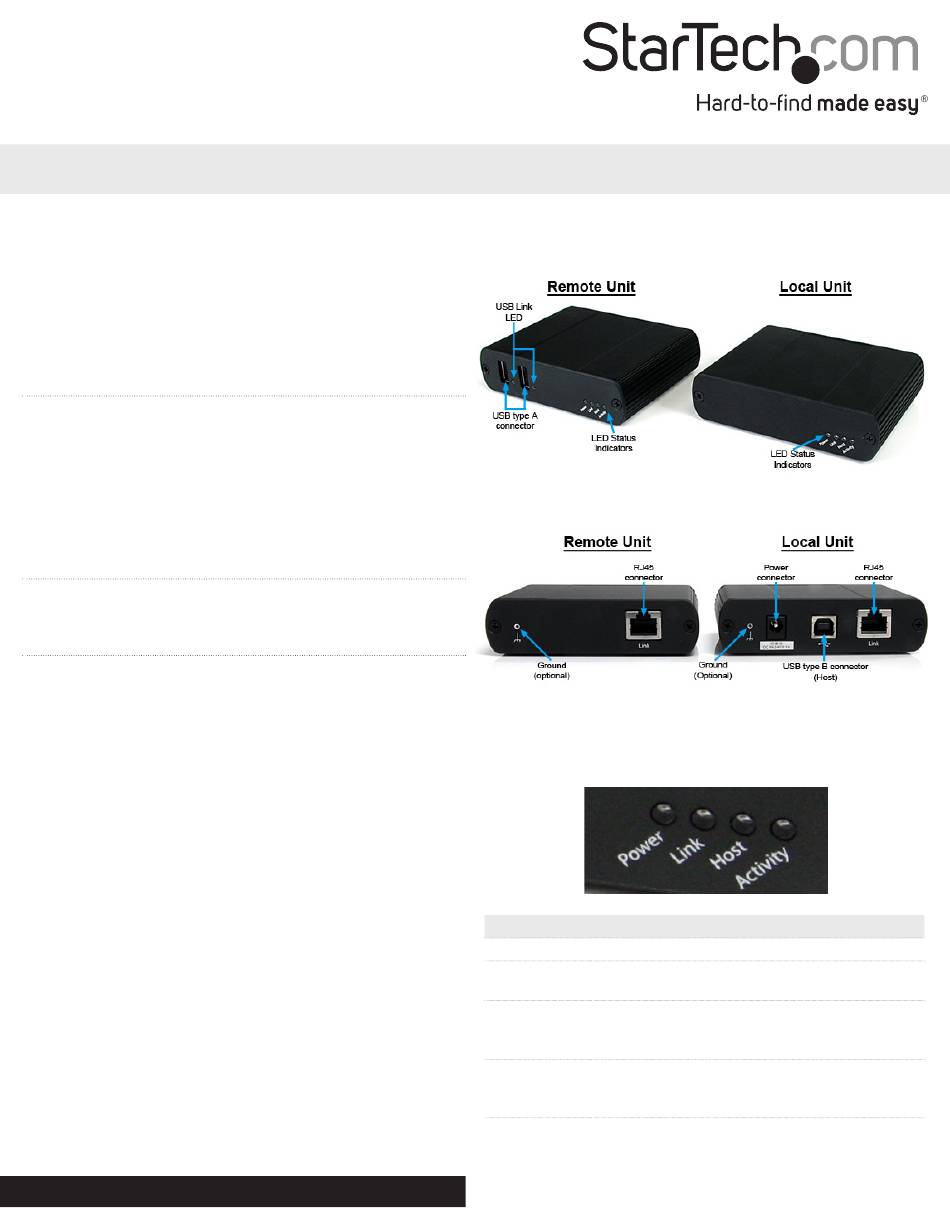

Manuel d'Instruction
Raccordement USB 2.0 2/4-Ports Cat5 ou Cat6 - Jusqu'à 100 m
USB2002EXT2
USB2004EXT2
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
Contenu de l'Emballage
• 1 x Unité émettrice/Locale de raccordement USB
• 1 x Unité Réceptrice/Distance de raccordement USB
• 1 x Adaptateur Secteur
• 3 x Cordons d'Alimentation (NA/UK/EU)
• 4 x Supports de Montage
• 1 x Câble USB
• 1 x Guide d'Installation
Configuration Requise
• Système informatique compatible USB avec port USB disponible
Installation
1. Placez les unités Locale et Distante aux emplacements désirés et
connectez-les entre elles en utilisant un câblage CAT5 ou CAT6
terminé RJ45.
a) Si vous utilisez un câblage de surface, assurez-vous d'avoir
assez de câblage réseau (UTP) paires torsadées non blindées
Catégorie 5/6 pour connecter l'Unité Hôte à l'emplacement
de l'Unité à Distance, et que chaque extrémité se termine par
un connecteur RJ45. Le câblage ne doit pas passer par tout
équipement réseau (ex : routeur, commutateur).
OU
b) Si vous utilisez un câblage local, assurez-vous que le câblage
réseau (UTP) paires torsadées non blindées Catégorie 5/6 entre
l'Unité Hôte et l'Unité à Distance a été correctement terminée
dans une prise murale à chaque emplacement et qu'il y a un câble
de raccordement suffisamment long pour relier l'Unité à Distance
et l'Unité Hôte à leurs sorties respectives. Le câblage ne doit pas
passer par tout équipement réseau (ex : routeur, commutateur).
2. Connectez l'adaptateur secteur inclus à l'unité Locale
(USB2002EXT2) ou à l'unité Distance (USB2004EXT2). Le voyant
d'alimentation doit s'allumer en continu.
3. Connectez l'unité Locale à l'ordinateur hôte avec un câble USB.
L'ordinateur peut être allumé ou éteint. Le système d'exploitation
devrait détecter le raccordement et l'installer automatiquement.
4. Les périphériques USB peuvent maintenant être connecté à
l'unité Distante.
Pour les informations les plus récentes, veuillez visiter www.startech.com
USB2002EXT2 - Côté 1
USB2002EXT2 - Côté 2
LED
Continu : L'alimentation est fournie
Alimentation
Continu : Liaison établie entre les unités Locale et
Liaison
Continu : Détecté et installé par l'ordinateur hôte
Hôte
Clignotant : Les unités Locale et Distante sont en
Clignotant : Transmission de Données entre les unités
Activité
Off : Les unités Locale et Distante sont en mode veille
*Le produit actuel peut varier de la photos
Description
Distante
mode veille
Locale et Distante
Révision du Manuel: 08/09/2011
