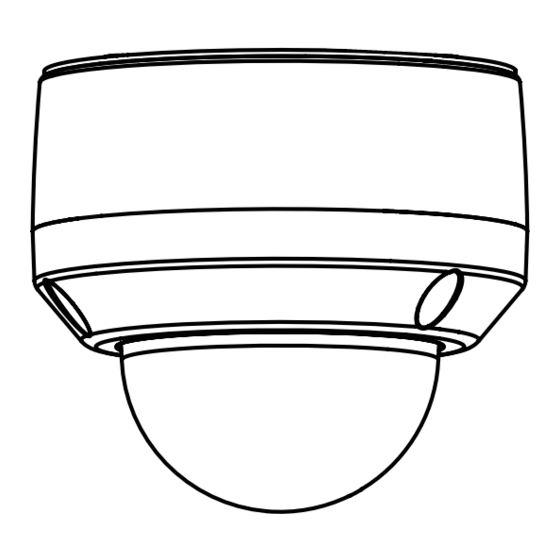

Page 1 Quick Installation Guide HD Outdoor Fixed Dome Camera with Color Night Vision This document will guide you through the basic installation process for your new D-Link Network Camera. DCS-6315 Quick Installation Guide Installationsanleitung Guide d’installation Guía de instalación Guida di Installazione Краткое...
Page 3 DCS-6315 Quick Install Guide This installation guide provides basic instructions for installing the DCS-6315 Network Camera on your network. For additional information about how to use the camera, please see the User’s Manual which is available on the CD included in this package or from the D-Link support website.
Page 4 Push the microSD card into the camera with the gold contacts oriented towards the base of the camera. To eject the microSD card, push it into the slot. Note: This camera currently supports SDXC cards up to 64GB and in FAT32 format only. D-Link DCS-6315 Quick Install Guide...
Page 5 Note: When the weather shield is attached, the camera video may show reflections when the IR LEDs are on and the camera is at a high angle. If you experience this, it is recommended that you lower the angle of the camera or turn off the IR LEDs. D-Link DCS-6315 Quick Install Guide...
Page 6 Style 2 - Exposed Cable Installation ƒ Height: 25.6 mm (1.0 inches) ƒ Diameter: 122 mm (4.8 inches) ƒ Weight: 135 g (0.3 lbs) Figure 2.3 Figure 2.4 Figure 2.5 D-Link DCS-6315 Quick Install Guide...
Page 7 Pendant Mount (DCS-34-2) ƒ Height: 201 mm (7.9 inches) ƒ Diameter: 150 mm (5.9 inches) ƒ Weight: 665 g (1.45 lbs) Rubber Seal Bracket Pendant Bracket Mounting Plate Figure 3.1 Bracket Figure 3.2 Figure 3.4 Figure 3.3 D-Link DCS-6315 Quick Install Guide...
Page 8 ƒ Height: 253 mm (9.96 inches) ƒ Diameter: 150 mm (5.9 inches) ƒ Weight: 770 g (1.7 lbs) Bracket Bent Bracket Mounting Plate Figure 4.1 Bracket Cap Figure 4.2 Bent Bracket Dome Camera Figure 4.3 Figure 4.4 D-Link DCS-6315 Quick Install Guide...
Page 9 The unsheathed part of the wire connectors must either be sealed or enclosed in a junction box. D-Link DCS-6315 Quick Install Guide...
Page 10 Insert the DCS-6315 CD into your computer's CD-ROM drive to begin the installation. If the Autorun function on your computer is disabled, or if the D-Link Launcher fails to start automatically, click Start > Run. Type D:\autorun.exe, where D: represents the drive letter of your CD-ROM drive.
Page 11 Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu. Start > D-Link > Setup Wizard SE The Setup Wizard will appear and display the MAC address and IP address of your camera(s). If you have a DHCP server on your network, a valid IP Address will be displayed.
Page 12 Viewing Camera via Web Browser Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu. Start > D-Link > Setup Wizard SE Select the camera and click the button labeled "Link" to access the web configuration.
Page 13 Additional Information Additional help is available through our offices listed at the back of the User’s Guide or online. To know more about D-Link products or marketing information, please visit the website http://www.dlink.com. Warranty Information Please visit http://warranty.dlink.com/ for warranty information for your region.
Page 14 DCS-6315 Netzwerkkamera in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung der Kamera finden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht. Installationsschritte 1. Prüfen Sie den Packungsinhalt, ob er mit den auf der Liste unten aufgeführten Artikeln übereinstimmt.
Page 15 Um die Micro SD-Karte zu entnehmen, drücken Sie sie leicht in den Steckplatz und nehmen Sie sie dann heraus. Hinweis: Diese Kamera unterstützt zum gegebenen Zeitpunkt SDXC-Karten bis zu 64 GB und ausschließlich im FAT32 Format. D-Link DCS-6315 Quick Install Guide...
Page 16 Hinweis: Bei angebrachter Witterungsschutzvorrichtung ist es möglich, dass die Videoaufnahmen der Kamera bei eingeschalteten IR LEDs und hohem Kamerawinkel Reflexionseffekte aufweisen. In einem solchen Fall wird empfohlen, den Aufnahmewinkel der Kamera zu verringern oder die IR LEDs auszuschalten. D-Link DCS-6315 Quick Install Guide...
Page 17 Methode 2 – Exponierte Kabelinstallation ƒ Höhe: 25.6 mm ƒ Durchmesser: 122 mm ƒ Gewicht: 135 g Abbildung 2.3 Abbildung 2.4 Abbildung 2.5 D-Link DCS-6315 Quick Install Guide...
Page 18 Montage für hängende Kamera (DCS-34-2) ƒ Höhe: 201 mm ƒ Durchmesser: 150 mm Gummidichtungsring ƒ Gewicht: 665 g Bügelkappe Deckenhalterung Montageplatte Abbildung 3.1 Bügelkappe Abbildung 3.2 Abbildung 3.4 Abbildung 3.3 D-Link DCS-6315 Quick Install Guide...
Page 19 Montage für gebogene Kamerabügelhalterung (DCS-34-3) ƒ Höhe: 253 mm ƒ Durchmesser: 150 mm ƒ Gewicht: 770 g Bügelkappe Gebogene Bügelhalterung Montageplatte Bügelkappe Abbildung 4.2 Gebogene Bügelhalterung Dome-Kamera Abbildung 4.3 D-Link DCS-6315 Quick Install Guide...
Page 20 Kabelverbindungen (Lüsterklemmen) sollte in einem Abwärtswinkel positioniert Der nicht ummantelte Teil der werden, wenn sie aus der Rückseite Kabelverdichtungen muss entweder der Kamera ragen, nicht in einem abgedichtet oder in einem Klemmenkasten Aufwärtswinkel. geschützt eingeschlossen werden. D-Link DCS-6315 Quick Install Guide...
Page 21 5. Konfiguration mithilfe des Assistenten Legen Sie die DCS-6315 CD in das CD-ROM-Laufwerk Ihres Computers, um die Installation zu beginnen. Sollte die CD auf Ihrem Computer nicht automatisch ausgeführt werden oder der D-Link Launcher startet nicht automatisch, klicken Sie auf Start > Ausführen. Geben Sie D:\autorun.exe ein, wobei D: für den Laufwerkbuchstaben Ihres CD-ROM-Laufwerks steht.
Page 22 Klicken Sie auf das Symbol für den D-Link SE Setup- Assistenten, der in Ihrem Windows-Startmenü erstellt wurde. Start > D-Link > Setup Wizard SE Der Setup-Assistent wird aufgerufen und zeigt die MAC- und IP-Adresse Ihrer Kamera(s) an. Wenn in Ihrem Netzwerk ein DHCP-Server vorhanden ist, wird eine gültige IP-Adresse angezeigt.
Page 23 Anzeige der Kamera über einen Webbrowser Klicken Sie auf das Symbol für den D-Link SE Setup- Assistenten, der in Ihrem Windows-Startmenü erstellt wurde. Start > D-Link > Setup Wizard SE Wählen Sie die Kamera aus und klicken Sie auf die Schaltfläche Link, um auf die Web-Konfiguration...
Page 24 Weitere Hilfe und Unterstützung steht Ihnen von unseren auf der Rückseite des Benutzerhandbuchs aufgeführten Niederlassungen oder online zur Verfügung. Wenn Sie an weiteren Einzelheiten zu den Produkten oder an Marketinginformationen von D-Link interessiert sind, besuchen Sie bitte die Website http://www.dlink.com Garantiebestimmungen Landesspezifische Informationen zu Gewährleistungen finden Sie unter...
Page 25 DCS-6315 sur votre réseau. Pour obtenir des informations complémentaires sur l'utilisation de la caméra, consultez le Manuel d'utilisation, disponible sur le CD joint à ce coffret, ou sur le site de support en ligne D-Link. Procédure d'installation 1.
Page 26 Pour éjecter la carte micro-SD, appuyez dessus dans le port. Remarque : Actuellement, cette caméra est uniquement compatible avec les cartes SDXC de 64 Go max., au format FAT32. D-Link DCS-6315 Quick Install Guide...
Page 27 LED IR sont allumées et que l'angle de vue est important. Le cas échéant, il est recommandé de réduire l'angle de vue de la caméra ou d'éteindre les LED IR. D-Link DCS-6315 Quick Install Guide...
Page 28 Style 2 : Installation exposée des câbles ƒ Hauteur : 25.6 mm ƒ Diamètre : 122 mm ƒ Poids : 135 g Illustration 2.3 Illustration 2.4 Illustration 2.5 D-Link DCS-6315 Quick Install Guide...
Page 29 ƒ Hauteur : 201 mm ƒ Diamètre : 150 mm Joint en caoutchouc ƒ Poids : 665 g Cache de support Support suspendu Plaque de montage Illustration 3.1 Cache de support Illustration 3.2 Illustration 3.4 Illustration 3.3 D-Link DCS-6315 Quick Install Guide...
Page 30 ƒ Hauteur : 253 mm ƒ Diamètre : 150 mm ƒ Poids : 770 g Cache de support Support coudé Plaque de montage Illustration 4.1 Cache de support Illustration 4.2 Support coudé Caméra à dôme Illustration 4.3 D-Link DCS-6315 Quick Install Guide...
Page 31 être orientée vers le bas quand les connecteurs sortent de l'arrière de la caméra, pas vers le haut. La partie non gainée des connecteurs doit être soit rendue étanche soit enfermée dans un boîtier de raccordement. D-Link DCS-6315 Quick Install Guide...
Page 32 5. Configuration à l'aide de l'assistant Insérez le CD de la DCS-6315 dans le lecteur de CD-ROM de l'ordinateur pour lancer l'installation. Si la fonction d'exécution automatique de votre ordinateur est désactivée ou si le dispositif de lancement D-Link ne parvient pas à démarrer automatiquement, cliquez sur Démarrer >...
Page 33 Cliquez sur l'icône D-Link Setup Wizard SE (Assistant de configuration D-Link SE) créée dans le menu Démarrer. Démarrer > D-Link > Setup Wizard SE (Assistant de configuration SE) L'Assistant de configuration s'ouvre et affiche les adresses MAC et IP de votre ou vos caméras. Si un serveur DHCP se trouve sur votre réseau, une...
Page 34 Cliquez sur l'icône D-Link Setup Wizard SE (Assistant de configuration D-Link SE) créée dans le menu Démarrer. Démarrer > D-Link > Setup Wizard SE (Assistant de configuration SE) Sélectionnez la caméra, puis cliquez sur le bouton « Link » (Connexion) pour accéder à la configuration Web.
Page 35 Informations complémentaires Vous trouverez une aide supplémentaire auprès de nos bureaux, répertoriés au dos du Guide d’utilisation et en ligne. Pour en savoir plus sur les produits D-Link ou pour obtenir des informations commerciales, consultez le site Internet, http://www.dlink.com Informations sur la garantie Consultez le site http://warranty.dlink.com/ pour prendre connaissance de la garantie appliquée...
Page 36 Esta guía de instalación proporciona instrucciones básicas para la instalación de la cámara de red DCS-6315 en su red. Para obtener información adicional acerca de cómo utilizar la cámara, consulte el Manual del usuario disponible en el CD incluido en el paquete o en el sitio web de asistencia de D-Link.
Page 37 Para expulsar la tarjeta Micro SD, empuje la tarjeta Micro SD en la bahía. Nota: esta cámara admite actualmente tarjetas SDXC de hasta 64 GB y solo en formato FAT32. D-Link DCS-6315 Quick Install Guide...
Page 38 Nota: cuando está acoplada la pantalla de protección, el vídeo de la cámara puede mostrar reflejos si los LED de IR está encendidos y la cámara está en un ángulo elevado. Si sucede esto, se recomienda bajar el ángulo de la cámara o apagar los LED de IR. D-Link DCS-6315 Quick Install Guide...
Page 39 Estilo 2 – Instalación de cables visible ƒ Altura: 25.6 mm (1.0 pulgadas) ƒ Diámetro: 122 mm (4.8 pulgadas) ƒ Peso: 135 g (0,3 libras) Figura 2.3 Figura 2.4 Figura 2.5 D-Link DCS-6315 Quick Install Guide...
Page 40 ƒ Altura: 201 mm (7,9 pulgadas) ƒ Diámetro: 150 mm (5,9 pulgadas) Junta de goma ƒ Peso: 665 g (1,45 libras) Tapa del soporte Soporte suspendido Placa de montaje Figura 3.1 Tapa del soporte Figura 3.2 Figura 3.4 Figura 3.3 D-Link DCS-6315 Quick Install Guide...
Page 41 ƒ Diámetro: 150 mm (5,9 pulgadas) ƒ Peso: 770 g (1,7 libras) Tapa del soporte Soporte curvado Placa de montaje Figura 4.1 Tapa del soporte Figura 4.2 Soporte curvado Cámara domo Figura 4.3 Figura 4.4 D-Link DCS-6315 Quick Install Guide...
Page 42 ángulo mirando hacia abajo cuando éstos sobresalen de la parte posterior de la cámara, no hacia La parte sin cubierta de los conectores arriba. de cable se debe sellar o encerrar en una caja de conexiones. D-Link DCS-6315 Quick Install Guide...
Page 43 5. Configuración con el asistente Inserte el CD de la DCS-6315 en la unidad de CD-ROM del ordenador para comenzar la instalación. Si la función de ejecución automática del ordenador está desactivada o si el iniciador de D-Link no se inicia automáticamente, haga clic en Inicio > Ejecutar. Escriba D:\ autorun.exe, donde D: representa la letra de unidad de su unidad de CD-ROM.
Page 44 Haga clic en el icono Asistente de configuración SE D-Link que se creó en el menú de inicio de Windows. Inicio > D-Link > Asistente de configuración SE Aparecerá el asistente de configuración y mostrará la dirección MAC y la dirección IP de la cámara. Si tiene un servidor DHCP en la red, se mostrará...
Page 45 Haga clic en el icono Asistente de configuración SE D-Link que se creó en el menú de inicio de Windows. Inicio > D-Link > Asistente de configuración SE Seleccione la cámara y haga clic en el botón con la etiqueta "Vínculo"...
Page 46 Existe ayuda adicional disponible a través de nuestras oficinas, que aparecen enumeradas en la contraportada de la Guía del usuario o en línea. Para obtener más información acerca de los productos D-Link o su comercialización, visite el sitio web http://www.dlink.com Información acerca de la garantía Visite http://warranty.dlink.com/ para obtener información sobre la garantía en su región.
Page 47 DCS-6315 In questa guida di installazione sono riportate le istruzioni di base per installare la videocamera DCS-6315 Network Camera in rete. Per ulteriori informazioni sull'utilizzo della videocamera, consultare il manuale utente disponibile sul CD incluso nella confezione o scaricabile dal sito Web di supporto di D-Link.
Page 48 Inserire la scheda Micro SD nella videocamera con i contatti dorati rivolti verso la base della videocamera. Per espellere la scheda Micro SD, spingerla nell'alloggiamento. Nota: questa videocamera supporta solo schede SDXC fino a 64 GB e in formato FAT32. D-Link DCS-6315 Quick Install Guide...
Page 49 Nota: quando è installata la schermatura antivento, è possibile che nel video siano presenti riflessi quando i LED a infrarossi sono accesi e la videocamera per riprese dall'alto. In queste circostanze si consiglia di abbassare la videocamera o di spegnere i LED a infrarossi. D-Link DCS-6315 Quick Install Guide...
Page 50 Stile 2 – Installazione con cavi a vista ƒ Altezza: 25.6 mm ƒ Diametro: 122 mm ƒ Peso: 135 g Figura 2.3 Figura 2.4 Figura 2.5 D-Link DCS-6315 Quick Install Guide...
Page 51 ƒ Altezza: 201 mm ƒ Diametro: 150 mm Guarnizione in gomma ƒ Peso: 665 g Copertura staffa Staffa per montaggio sospeso Piastra di montaggio Figura 3.1 Tappo per staffa Figura 3.2 Figura 3.4 Figura 3.3 D-Link DCS-6315 Quick Install Guide...
Page 52 ƒ Altezza: 253 mm ƒ Diametro: 150 mm ƒ Peso: 770 g Copertura staffa Staffa per montaggio piegato Piastra di montaggio Tappo per staffa Figura 4.1 Figura 4.2 Staffa per montaggio piegato Videocamera a cupola Figura 4.3 D-Link DCS-6315 Quick Install Guide...
Page 53 Sigillare o racchiudere la parte non schermata dei connettori in una cassetta di derivazione. D-Link DCS-6315 Quick Install Guide...
Page 54 5. Procedura guidata di configurazione Inserire il CD di DCS-6315 nell'unità CD-ROM del computer per avviare l'installazione. Se la funzione di esecuzione automatica è disabilitata nel computer in uso o se l'utilità di avvio di D-Link non viene avviata automaticamente, fare clic su Start > Run (Start > Esegui). Digitare D:\autorun.exe, dove D: rappresenta la lettera dell'unità...
Page 55 Fare clic sull'icona D-Link Setup Wizard SE creata nel menu di Start di Windows. Start > D-Link > Setup Wizard SE Nella pagina dell'Installazione guidata verranno visualizzati l'indirizzo MAC e l'indirizzo IP della telecamera. Se la rete dispone di un server DHCP, viene visualizzato un indirizzo IP valido.
Page 56 Visualizzazione della telecamera tramite il browser Web Fare clic sull'icona D-Link Setup Wizard SE creata nel menu di Start di Windows. Start > D-Link > Setup Wizard SE Selezionare la telecamera e fare clic sul pulsante "Link" (Collegamento) per accedere alla configurazione Web.
Page 57 Ulteriori informazioni Per ulteriore supporto è possibile rivolgersi agli uffici D-Link il cui elenco è riportato nel retro della Guida per l’utente o è disponibile online. Per ulteriori informazioni sui prodotti D-Link o per la documentazione marketing, visitare il sito Web all’indirizzo http://www.dlink.com...
Page 58 DCS-6315 Краткое Pуководство по Yстановке Руководство по установке содержит основные инструкции по установке новой сетевой камеры DCS-6315. За дополнительной информацией по установке камеры, пожалуйста, обратитесь к руководству пользователя на CD-диске, входящем в комплект поставки, или на сайте технической поддержки D-Link.
Page 59 Установка карты microSD Установите карту microSD в специальный слот контактами вверх. Чтобы извлечь карту microSD, нажмите на нее. Примечание: Данная камера в настоящее время поддерживает только карты памяти SDXC объемом до 64 ГБ и файловой системой FAT32. D-Link DCS-6315 Quick Install Guide...
Page 60 винт Примечание: Когда к камере прикреплен погодозащитный козырек, камера установлена под большим углом и включены инфракрасные диоды, то изображение может содержать блики. Если наблюдается это явление, рекомендуется уменьшить угол наклона камеры или выключить инфракрасную подсветку. D-Link DCS-6315 Quick Install Guide...
Page 61 Способ 2 – Видимая прокладка кабеля ƒ Высота: 25.6 мм ƒ Диаметр: 122 мм ƒ Вес: 135 г Рисунок 2.3 Рисунок 2.4 Рисунок 2.5 D-Link DCS-6315 Quick Install Guide...
Page 62 Подвесной монтаж (DCS-34-2) ƒ Вес: 201 мм ƒ Диаметр: 150 мм ƒ Вес: 665 г Резиновый уплотнитель Крышка кронштейна Кронштейн подвески Монтажная плата Рисунок 3.1 Крышка кронштейна Рисунок 3.2 Рисунок 3.3 Рисунок 3.4 D-Link DCS-6315 Quick Install Guide...
Page 63 Наклонное крепление (DCS-34-3) ƒ Высота: 253 мм ƒ Диаметр: 150 мм ƒ Вес: 770 г Крышка кронштейна Изогнутый кронштейн Монтажная плата Рисунок 4.1 Изогнутый кронштейн Рисунок 4.2 Изогнутый кронштейн Купольная камера Рисунок 4.3 Рисунок 4.4 D-Link DCS-6315 Quick Install Guide...
Page 64 1. При подключении камеры открытая часть кабелей должна быть изолирована или находиться в распределительной коробке. 2. Кабели, подключенные к задней панели камеры, должны быть направлены вниз. Открытая часть кабелей должна быть изолирована или находиться в распределительной коробке. D-Link DCS-6315 Quick Install Guide...
Page 65 5. Настройка с помощью мастера по установке Разместите CD-диск DCS-6315 в привод CD-ROM. Если на компьютере отключена функция автоматического запуска или запуск не произошел автоматически, нажмите Пуск > Выполнить. Введите D:\autorun.exe, где D: - имя привода CD-ROM. Нажмите Setup Wizard, чтобы начать установку.
Page 66 Нажмите на иконку D-Link Setup Wizard SE, которая была создана в стартовом меню Windows. Пуск> D-Link > Setup Wizard SE Появится окно мастера установки с MAC-адресом и IP-адресом камеры (камер). Если в сети используется DHCP-сервер, то будет отображен действительный IP-адрес. Если же в сети не используется...
Page 67 Обзор камеры через web-браузер Нажмите иконку D-Link Setup Wizard SE в стартовом меню Windows. Пуск > D-Link > Setup Wizard SE Выберите камеру и нажмите кнопку "Link" (Соединение) для доступа к web-настройкам. Мастер установки автоматически откроет web-браузер с IP-адресом камеры.
Page 68 Дополнительная информация Дополнительная помощь доступна в офисах D-Link, перечисленных на обратной стороне руководства пользователя, или в режиме онлайн. Для того, чтобы узнать больше о продуктах D-Link или марк етинговой информации, пожалуйста, посетите Web-сайт http://www.dlink.com Информация о гарантии Пожалуйста, посетите Web-сайт http://warranty.dlink.com/ для получения информации о...
Page 69 Este guia de instalação fornece instruções básicas para instalar a Câmera de rede DCS-6315 em sua rede. Para obter informações adicionais sobre como usar a câmera, consulte o Manual do Usuário, disponível no CD incluído neste pacote ou a partir do site de suporte da D-Link.
Page 70 Para ejetar o cartão Micro SD, empurre o cartão no slot. Nota: Esta câmera é compatível atualmente com cartões SDXC de até 64GB e apenas no formato FAT32. D-Link DCS-6315 Quick Install Guide...
Page 71 Nota: Quando o escudo de proteção está fixado, a câmera de vídeo pode mostrar o reflexo dos LEDs IR caso o ângulo for muito alto. Se notar isso é recomendado que você diminua o ângulo da câmera ou desligue os LEDs infravermelhos. D-Link DCS-6315 Quick Install Guide...
Page 72 Estilo 2 - Instalação com cabo exposto ƒ Altura: 25.6 mm ƒ Diâmetro: 122 mm ƒ peso: 135 g Figure 2.3 Figure 2.4 Figure 2.5 D-Link DCS-6315 Quick Install Guide...
Page 73 Montagem suspensa (DCS-34-2) ƒ Altura: 201 mm ƒ Diâmetro: 150 mm ƒ Peso: 665 g Borracha Selo Suporte de capa Suporte suspenso Placa de montagem Figure 3.1 Suporte de capa Figure 3.2 Figure 3.4 Figure 3.3 D-Link DCS-6315 Quick Install Guide...
Page 74 ƒ Altura: 253 mm ƒ Diâmetro: 150 mm ƒ Peso: 770 g Suporte de capa Suporte em L Placa de montagem Figure 4.1 Suporte de capa Figure 4.2 Suporte em L Caixa de Proteção Figure 4.3 Figure 4.4 D-Link DCS-6315 Quick Install Guide...
Page 75 A parte desencapada dos conectores de fio devem ser seladas ou fechadas dentro de uma caixa de junção. D-Link DCS-6315 Quick Install Guide...
Page 76 5. Configuração com o Assistente Wizard Insira o CD da DCS-6315 na unidade de CD-ROM do seu computador para iniciar a instalação. Se a função Autorun do seu computador estiver desativada, ou se o D-Link Launcher não iniciar automaticamente, clique em Iniciar> Executar. Como exemplo, autorun.exe D: \, onde D: representa a letra da sua unidade de CD-ROM.
Page 77 Clique no ícone do Setup Wizard D-Link SE que foi criado no seu menu Iniciar do Windows. Iniciar> D-Link > Setup Wizard SE O Setup Wizard irá aparecer e mostrar o endereço MAC e o endereço IP de sua câmera(s). Se você...
Page 78 Acessando a câmera via navegador de Internet Clique no ícone D-Link Setup Wizard SE que foi criado no seu menu Iniciar do Windows. Iniciar > D-Link > Setup Wizard SE Selecione a câmera e clique no botão "Link" para acessar à configuração web.
Page 79 Ajuda adicional está disponível por meio dos nossos escritórios relacionados na parte traseira do Guia do Usuário ou on-line. Para obter maiores informações sobre os produtos da D-Link ou informações de marketing, favor visitar o website http://www.dlink.com Informações sobre a garantia Por favor, visite http://warranty.dlink.com/ para informações de garantia para a sua região.
Page 80 2. 硬體檢視 3. Micro SD Card 安裝 4. 硬體安裝 5. 設定精靈導引設定 6. 調整攝影機鏡頭 1. 包裝清單 ƒ DCS-6315 網路攝影機 ƒ 光碟內含操作手冊與軟體 ƒ 快速安裝手冊 ƒ 電源供應器 ƒ 安全板手 ƒ CAT-5乙太網路線 ƒ 螺絲與壁掛架 ƒ 全天候防護罩 ƒ 4Pin的接線端子假如有缺少任何配件，敬請與您購買的經銷商聯繫。安全注意事項：安裝與設定必須經由通過認證的技術人員進行安裝，以符合當地法規並確保產品保固。中文 D-Link DCS-6315 Quick Install Guide...
Page 81 2. 硬體檢視電源插孔連接12V直流電源音源輸出外接擴音喇叭音源輸入外接收音麥克風 DI/DO介面，12V直流電源輸出外接告警與感應設備重置按鍵按壓攝影機重置按鍵10秒後設備會恢復原廠預設值乙太網路埠 RJ-45 乙太網路連接，支援PoE 網路供電機制。 3. Micro SD Card 安裝拆開網路攝影機鬆脫攝影機外罩外的螺絲。將攝影機外罩打開。中文安裝Micro SD記憶卡將Micro SD記憶卡安裝至網路攝影機的記憶卡插槽,金屬面朝向攝影機。若要移除記憶卡,請向內按壓記憶卡即可。備註: 此攝影機目前只支援FAT32格式、最大64GB的SDXC卡。 D-Link DCS-6315 Quick Install Guide...
Page 82 4. 標準固定支架安裝說明固定架安裝網路攝影機的硬體設備安裝固定說明敬請參考產品操作手冊的詳細介紹。方式隱藏纜線安裝 ƒ 高：25.6 mm (1.0 inches) ƒ 直徑：122 mm (4.8 inches) ƒ 重量：135 g (0.3 lbs) Figure 2.1 Figure 2.2 全天候護罩中全天候護罩文螺絲備註: 在有安裝氣候防護罩，且攝影機使用高角度並啟用IR LED的情況下時，攝影機的影像可能會有反射現象。若您遇到此狀況時，建議您將攝影機的角度調低一點或是停用IR LED。 D-Link DCS-6315 Quick Install Guide...
Page 83 方式裸露纜線安裝 ƒ 高：25.6 mm (1.0 inches) ƒ 直徑：122 mm (4.8 inches) ƒ 重量：135 g (0.3 lbs) Figure 2.3 Figure 2.4 中文 Figure 2.5 D-Link DCS-6315 Quick Install Guide...
Page 84 Pendant Mount (DCS-34-2) ƒ 高：201 mm (7.9 inches) ƒ 直徑：150 mm (5.9 inches) ƒ 重量：665 g (1.45 lbs) 密封橡膠支架罩吊掛支架固定板 Figure 3.1 支架罩 Figure 3.2 中文 Figure 3.4 Figure 3.3 D-Link DCS-6315 Quick Install Guide...
Page 85 Bent Mount (DCS-34-3) ƒ 高：253 mm (9.96 inches) ƒ 直徑：150 mm (5.9 inches) ƒ 重量：770 g (1.7 lbs) 支架罩彎曲支架固定板 Figure 4.1 支架罩 Figure 4.2 彎曲支架中文球型網路攝影機 Figure 4.3 Figure 4.4 D-Link DCS-6315 Quick Install Guide...
Page 86 一般連接使用12V直流電源供應器 1. 透過網路線將網路攝影機連接至網路交換器。 2. 將網路攝影機的電源線連接至電源供應器的插頭。透過PoE網路供電交換器提供電源 1. 假如您使用PoE網路供電交換器，透過乙太網路線將網路攝影機連接至PoE網路供電交換器，透過網路線將同時提供電源與資料傳輸。注意：為了防止攝影機的有線連接器被水或其他元素損壞： 1. 安裝攝影機時，如果有外露的有線連中接器部份必須放在密封或是封閉的接線盒中。文 2. 外露的有線連接器應定位在一個向下的角度，當他們從攝影機背後延伸出來，不向上。外露的有線連接器部分必須放在密封或封閉的接線盒中。 D-Link DCS-6315 Quick Install Guide...
Page 87 5. 設定精靈導引設定將DCS-6315隨產品提供的光碟放入您電腦的光碟機中開始進行安裝。假如自動安裝功能在您的電腦是關閉的或是D-Link程式無法背自動開啟，點擊開始>執行。輸入D:\autorun.exe當 D代表您電腦光碟機識別字母時。點擊Setup Wizard開始進行安裝。在完成點擊Setup Wizard後，以下的視窗將會顯示。點擊下一步繼續進行安裝。點擊Yes同意接受許可協議。中開始進行安裝程序，請點擊下一步。文備註：安裝將會需要幾分鐘的時間才能完成。點擊結束完成安裝程序。 D-Link DCS-6315 Quick Install Guide...
Page 88 點擊您電腦開始的所有程式中D-Link Setup Wizard SE 的圖示。開始>所有程式>D-Link>Setup Wizard SE 設定精靈程式畫面將會顯示網路攝影機的MAC位址與IP位址。假如您的網路具備DHCP伺服器，將會顯示指派的IP位址。假如您的網路沒有DHCP伺服器，將會顯示網路攝影機的預設IP位址192.168.0.20。點擊Wizard按鍵繼續進行設定。輸入管理者帳號與密碼。網路攝影機預設的帳號為 admin，密碼欄位保持空白。點擊下一步，繼續下一頁的設定程序。當選擇DHCP時，每次網路攝影機重新開機將會重新取得IP位址。當選擇Static IP則網路攝影機每次重新開機都會取得相同的IP位址。中點擊下一步，繼續下一頁的設定程序。文重新確認一下您的相關設定，然後點擊Restart重新開機。 D-Link DCS-6315 Quick Install Guide...
Page 89 透過網頁瀏覽器觀看網路攝影機點擊您電腦開始的所有程式中D-Link Setup Wizard SE 的圖示。開始>所有程式>D-Link>Setup Wizard SE 選擇網路攝影機並且點擊”Link”開啟網頁瀏覽器。設定精靈將會自動開啟電腦網頁瀏覽器並輸入網路攝影機的IP位址。預設的使用者名稱請輸入admin，密碼欄位保持空白。點擊OK繼續。透過此步驟即可以觀看您網路攝影機的即時影像。您可以選擇您網路攝影機所有顯示的影像尺寸或是進行網路攝影機的設定，更多詳細的網路攝影機設定說明請參考光碟內產品操作手冊。中文 D-Link DCS-6315 Quick Install Guide...
Page 90 6. 調整網路攝影機鏡頭調整攝影機三個向位的角度左右旋轉鏡頭模組直到您所期望的位置。將兩側傾斜螺絲放鬆，然後上下調整鏡頭模組直到您所期望的位置，再將螺絲栓緊固定。調整攝影機鏡頭直到您網路攝影機所想監視的影像，確認後將影像調整螺絲栓緊。其他資訊中額外的幫助是可以透過用戶指南後面的服務據點與在線服務。要知道更多關於 D-Link 的文產品或營銷資訊，請訪問網站 : http://www.dlink.com 保固資訊請至網站 http://warranty.dlink.com/ 並選擇您的地區來查看詳細的保固相關資訊。 D-Link DCS-6315 Quick Install Guide...
Page 91 Petunjuk Pemasangan Cepat DCS-6315 Petunjuk Pemasangan ini menyediakan instruksi-instruksi dasar untuk memasang kamera jaringan DCS-6315 pada jaringan anda. Untuk informasi lebih lanjut mengenai cara menggunakan kamera, silahkan mengacu pada Petunjuk Penggunaan yang ada dalam CD yang termasuk dalam paket penjualan atau dari website bantuan D-Link.
Page 92 Masukkan kartu Micro SD ke kamera dengan bagian kontak emas mengarah pada dasar kamera. Untuk mengeluarkan kartu Micro SD, tekan kartu Micro SD ke dalam slot. Catatan : Kamera ini mendukung kartu SDXC hingga 64BG dan hanya dalam format FAT32. D-Link DCS-6315 Quick Install Guide...
Page 93 Catatan :Bila pelindung cuaca dipasang, pada tampilan kamera video akan terdapat pantulan bila LED IR kamera berada pada sudut yang tinggi. Bila anda mengalami hal ini, kami rekomendasikan agar anda menurunkan sudut kamera atau mematikan LED D-Link DCS-6315 Quick Install Guide...
Page 94 Gaya 2 – Pemasangan Kabel Terbuka ƒ Tinggi: 25.6 mm (1.0 inci) ƒ Diameter: 122 mm (4.8 inci) ƒ Berat: 135 g (0.3 pon) Figure 2.3 Figure 2.4 Figure 2.5 D-Link DCS-6315 Quick Install Guide...
Page 95 ƒ Tinggi: 201 mm (7.9 inci) ƒ Diameter: 150 mm (5.9 inci) ƒ Berat: 665 g (1.45 pon) Segel Karet Tutup Braket Braket Gantung Wadah Pemasangan Figure 3.1 Tutup Braket Figure 3.2 Figure 3.3 Figure 3.4 D-Link DCS-6315 Quick Install Guide...
Page 96 ƒ Tinggi: 253 mm (9.96 inci) ƒ Diameter: 150 mm (5.0 inci) ƒ Berat: 770 g (1.7 pon) Tutup Braket Braket Bengkok Wadah Pemasangan Figure 4.1 Tutup Braket Figure 4.2 Braket Bengkok Kamera Dome Figure 4.3 Figure 4.4 D-Link DCS-6315 Quick Install Guide...
Page 97 Bagian dari konektor kabel yang belakang kamera. terkupas harus disegel dengan baik atau tertutup dalam kotak penyimpanan. D-Link DCS-6315 Quick Install Guide...
Page 98 5. Pengaturan menggunakan Bantuan Masukkan CD DCS-6315 kedalam drive CD-ROM komputer anda untuk memulai pemasangan.Jika fungsi Autorun pada komputer anda tidak aktif, atau jika aplikasi D-Link gagal untuk beroperasi secara otomatis, klik Start > Run. Ketik D:\autorun.exe, dimana D: menandakan huruf drive dari drive CD-ROM anda.
Page 99 Klik pada ikon D-Link Setup Wizard SE yang telah dibuat pada Start Menu Windows anda. Start > D-Link > Setup Wizard SE Bantuan Pemasangan akan muncul dan menampilkan alamat MAC dan alamat IP dari kamera anda. Jika anda mempunyai server DHCP pada jaringan anda, sebuah alamat IP yang berlaku akan muncul.
Page 100 Melihat kamera menggunakan Browser Web Klik pada ikon D-Link Setup Wizard SE yang telah dibuat pada Start Menu Windows anda. Start > D-Link > Setup Wizard SE Pilih kamera dan klik tombol dengan label “Link” untuk mengakses konfigurasi berbasiskan web.
Page 101 Informasi Tambahan Bantuan tambahan tersedia melalui kantor-kantor kami yang tertera di bagian belakang Panduan Pengguna. Untuk mengetahui lebih lanjut mengenai produk D-Link atau mengenai informasi pemasaran, silakan kunjungi situs web http://www.dlink.com Informasi Jaminan Silahkan kunjungi http://warranty.dlink.com/ untuk mendapatkan informasi lebih di area Anda.
Page 102 FCC Warning This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.
Page 103 This equipment complies with IC radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator & your body. Warranty Information The D-Link Limited Lifetime Warranty information is available at http://warranty.dlink.com/...
Page 104 (underlying ideas, algorithms, or structure) from the device or from any other information provided by D-Link, except to the extent that this restriction is expressly prohibited by local law. • Modify or alter the device. • Remove from the device any product identification or other notices, including copyright notices and patent markings, if any.
Page 105 the grounding prong from a cable. If you must use an extension cable, use a 3-wire cable with properly grounded plugs. • Observe extension cable and power strip ratings. Ensure that the total ampere rating of all products plugged into the extension cable or power strip does not exceed 80 percent of the ampere ratings limit for the extension cable or power strip.
Page 106 Cualquier acto realizado que sea incompatible con el uso normal del producto, incluyendo pruebas no apropiadas, etc., y aquellos que no estén expresamente autorizados por D-Link pueden dar lugar a la pérdida de la garantía del producto.
Page 107 dispositivo esté diseñado y expresamente aprobado para ello). • Coloque los cables del equipo y de la fuente de alimentación con cuidado, de forma que no se puedan pisar o tropezar fácilmente con ellos. Asegúrese de que no apoya nada sobre los cables. •...
Page 108 los componentes dentro de estos compartimientos. • Para reducir el riesgo de descarga eléctrica, no desmonte el dispositivo. Ninguno de sus partes internas es sustituible por el usuario, por lo tanto, no hay ninguna razón para acceder al interior. • No derrame comida ni líquidos sobre los componentes del sistema, y nunca utilice el dispositivo en un ambiente húmedo.
Page 109 Hereby, D-Link Corporation, declares that this is in compliance with the essential English requirements and other relevant provisions of Directive 1999/5/EC. Por medio de la presente D-Link Corporation declara que el cumple con los requisitos Español esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva [Spanish] 1999/5/CE.
Page 110 övriga relevanta bestämmelser som framgår av direktiv [Swedish] 1999/5/EG. Íslenska Hér með lýsir D-Link Corporation yfir því að er í samræmi við grunnkröfur og aðrar [Icelandic] kröfur, sem gerðar eru í tilskipun 1999/5/EC. Norsk D-Link Corporation erklærer herved at utstyret er i samsvar med de grunnleggende [Norwegian] krav og øvrige relevante krav i direktiv 1999/5/EF.
Page 111 NOTICE OF WIRELESS RADIO LAN USAGE IN THE EUROPEAN COMMUNITY ( ONLY FOR WIRELESS PRODUCT ) • At the time of writing this addendum, some countries such as Italy, Greece, Portugal and Spain have not allowed operation of radio devices in the 5Ghz bands, although operation of 2.4Ghz radio devices are allowed.
Page 112 Pour toute information complémentaire et les dernières informations concernant l’évolution de la réglementation française, nous vous conseillons de consulter le site de l’ARCEP : www.arcep.fr En installant et utilisant les produits réseaux sans fil de la gamme proposée par D-Link, vous vous engagez donc à respecter cette réglementation.
Page 113 D-Link recommends that you always switch off or unplug your D-Link products when they are not in use. By doing so you will help to save energy and reduce CO2 emissions.
Page 114 D-Link cerca da sempre di ridurre l'impatto ambientale dei propri stabilimenti e dei propri prodotti. Allo scopo di ridurre al minimo tale impatto, D-Link progetta e realizza i propri prodotti in modo che rispettino il più possibile l'ambiente, utilizzando materiali riciclabili a basso tasso di tossicità...
Page 115 D-Link a životní prostředí Ve společnosti D-Link jsme si vědomi vlivu našich provozů a výrobků na životní prostředí a snažíme se o minimalizaci těchto vlivů. Proto své výrobky navrhujeme a vyrábíme tak, aby byly co nejekologičtější, a ve výrobcích i obalech používáme recyklovatelné a nízkotoxické materiály.
Page 116 å verne miljøet og beskytte folks helse. D-Link og miljøet Hos D-Link forstår vi oss på og er forpliktet til å minske innvirkningen som vår drift og våre produkter kan ha på miljøet. For å minimalisere denne innvirkningen designer og lager D-Link produkter som er så...
Page 117 D-Link och miljön På D-Link förstår vi och är fast beslutna att minska den påverkan våra verksamheter och produkter kan ha på miljön. För att minska denna påverkan utformar och bygger D-Link sina produkter för att de ska vara så miljövänliga som möjligt, genom att använda återvinningsbara material med låg gifthalt i både produkter och förpackningar.
Page 118 WRITTEN OFFER FOR GPL AND LGPL SOURCE CODE Where such specific license terms entitle you to the source code of such software, D-Link will provide upon written request via email and/or traditional paper mail the applicable GPL and LGPL source code files via CD-ROM for a nominal cost to cover shipping and media charges as allowed under the GPL and LGPL.
Page 119 GNU GENERAL PUBLIC LICENSE Version 2, June 1991 Copyright (C) 1989, 1991 Free Software Foundation, Inc. 51 Franklin Street, Fifth Floor, Boston, MA 02110-1301, USA Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed. PREAMBLE The licenses for most software are designed to take away your freedom to share and change it.
Page 120 These requirements apply to the modified work as a whole. If identifiable sections of that work are not derived from the Program, and can be reasonably considered independent and separate works in themselves, then this License, and its terms, do not apply to those sections when you distribute them as separate works. But when you distribute the same sections as part of a whole which is a work based on the Program, the distribution of the whole must be on the terms of this License, whose permissions for other licensees extend to the entire whole, and thus to each and every part regardless of who wrote it.
Page 121 NO WARRANTY 11. BECAUSE THE PROGRAM IS LICENSED FREE OF CHARGE, THERE IS NO WARRANTY FOR THE PROGRAM, TO THE EXTENT PERMITTED BY APPLICABLE LAW. EXCEPT WHEN OTHERWISE STATED IN WRITING THE COPYRIGHT HOLDERS AND/OR OTHER PARTIES PROVIDE THE PROGRAM "AS IS" WITHOUT WARRANTY OF ANY KIND, EITHER EXPRESSED OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.
Page 122 Ver.1.00(WW) 2013/12/12 RMN0101281...
