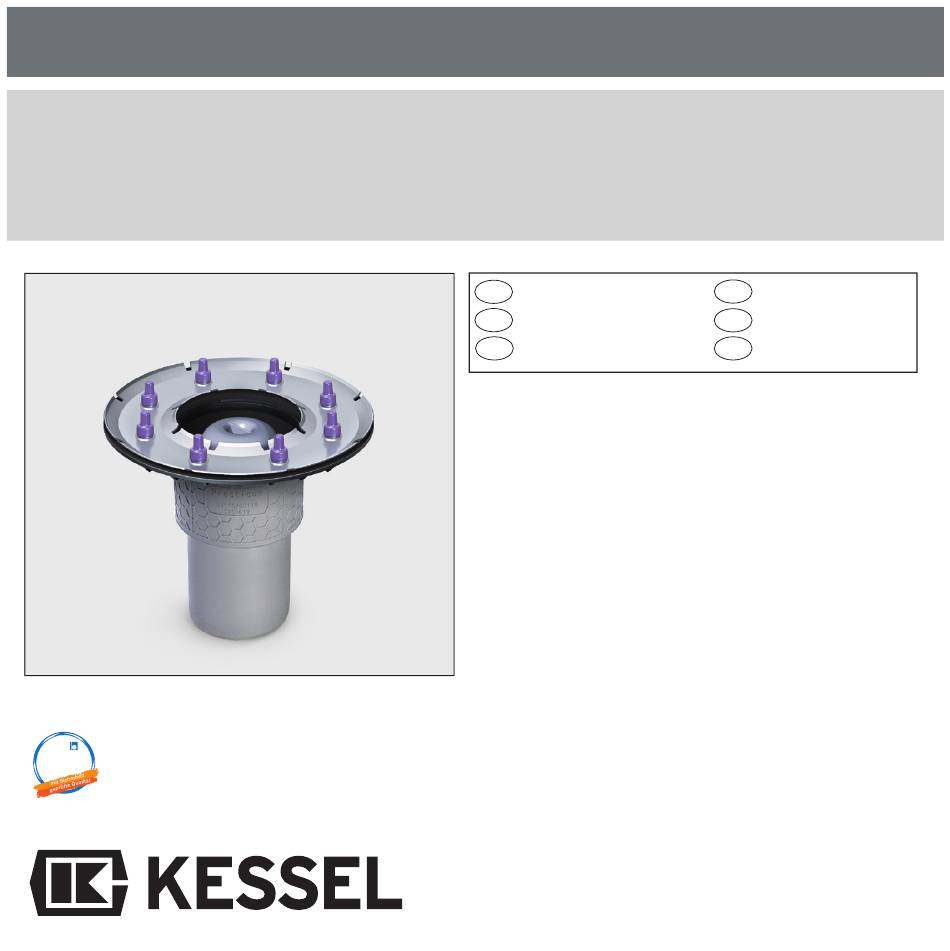

EINBAU- UND MONTAGEANLEITUNG

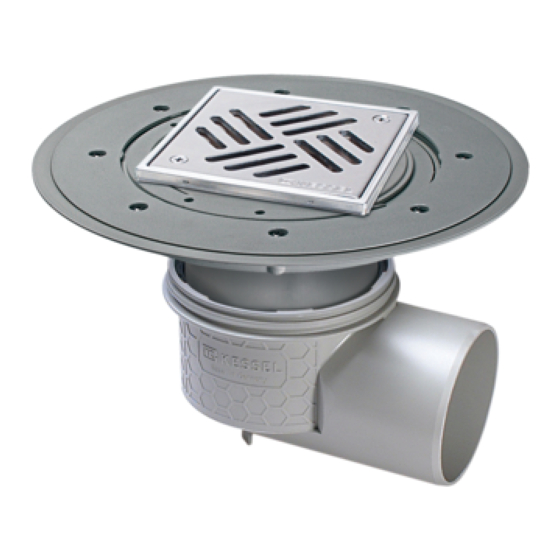

KESSEL - Boden-/Deckenablauf Practicus
aus Kunststoff
Auslauf senkrecht / seitlich DN 50/70/100
Art.-Nr. 45219.64
LGA
DIN EN 1253
Bauart
Bauart
Landesgewerbeamt Bayern
geprüft
geprüft
und überwacht
und überwacht
All manuals and user guides at all-guides.com
D
Seite 1
GB
Page 7
F
Page 13
Einfachster Einbau
Optimale Rohrreinigung durch Heraus-
nehmen des Geruchverschlusses
Mit Design-Rosten kombinierbar
Grundkörper kombinierbar mit
Zubehör System 125 (z.B. Pressdich-
tungsflansch, drehbares und stufenlos
höhenverstellbares Aufsatzstück)
Dehnfuge zwischen Endbelag und
Aufsatzstück legen.
Änderungsstand:
Sachnummer:
I
Pagina 19
NL
Pagina 25
PL
Strona 31
07/2017
325-914

Publicité

loading

Sommaire des Matières pour Kessel Practicus 45150

  • Page 1 All manuals and user guides at all-guides.com EINBAU- UND MONTAGEANLEITUNG KESSEL - Boden-/Deckenablauf Practicus aus Kunststoff Auslauf senkrecht / seitlich DN 50/70/100 Seite 1 Pagina 19 Page 7 Pagina 25 Page 13 Strona 31 Einfachster Einbau • Optimale Rohrreinigung durch Heraus- •...
  • Page 2 All manuals and user guides at all-guides.com Maßangaben Abbildung zeigt 45110.40 Abbildung zeigt 45210.40 ‡135 (Art.-Nr. 45150, 45170, 45110) (Art.-Nr. 45250, 45270, 45210) 122,8 136,5 Aussparungsmaße: 180 x 180 mm Abbildung zeigt 45119.63 Abbildung zeigt 45219.64 ‡273 ‡273 „132 „132 ‡135 (Art.-Nr.
  • Page 3 All manuals and user guides at all-guides.com Einbauvorschlag KESSEL-Decken ablauf Practicus ➀ Bodenbelag ➁ Bodenbelag-Kleber ➂ Estrich ➃ Trennlage ➄ Betondecke ➅ Dehnungsfuge ➆ Aufsatzstück mit Rost ➇ Geruchsverschluss ➈ Pressdichtungsflansch ➉ senkrechter Ablauf KESSEL-Bodenablauf Practicus ➀ Bodenbelag ➁ Bodenbelag-Kleber ➂...
  • Page 4 All manuals and user guides at all-guides.com Einbauhinweise Bauzeitschutzabdeckung Während der Bauzeit kann der KESSEL-Boden-/Decken- ablauf Practicus mit der mitgelieferten Bau zeit schutz- abdeckung gegen das Ein dringen von Schmutz, z.B. Mörtel, Beton, etc. geschützt werden. Zum Einbau des Brandschutzeinsatzes FireKit (Art.-Nr. 48100) ist der Ge ruch verschluss und der Haltering zu demontieren.
  • Page 5 Eindringen von rückstauendem Abwasser aus sind max. 70 kg belastbar. der Rohrleitung in den Bodenaufbau verhindert werden soll, wird zwischen Aufsatzstück und Grundkörper, bzw. Rohrleitungsanschluss nach DIN 19534 Zwischenstück die KESSEL-Lippendichtung nach DIN EN (HT-Rohranschluss): 681-1 montiert. Lippendichtung Temperaturbeständigkeit nach EN 1253-1 Klasse A...
  • Page 6 Nach Messung des Fraunhofer Instituts Stuttgart: Boden-/ Deckenablauf Practicus - nach DIN 4109 ≥ 18 dB(A) - nach VDI 4100 SST III ≥ 15 DB(A) Datum: 27.08.2014 Maße/Dimensionen Ablauf Kessel Practicus mit Dünnbettaufsatz mit Fire-Kit Z-Nr.: in mm Fußbodenaufbau Schallschutz Anlage 7...
  • Page 7 All manuals and user guides at all-guides.com INSTALLATION AND FITTING INSTRUCTIONS KESSEL floor/roof drain Practicus made of polymer vertical / lateral outlet DN 50/70/100 Extremely simple installation • Optimum pipe cleaning by • removing the odour trap Can be combined with design covers •...
  • Page 8 All manuals and user guides at all-guides.com Dimension specifications Illustration shows 45110.40 Illustration shows 45210.40 ‡135 Art. no. 45150, 45170, 45110) Art. no. 45250, 45270, 45210) 122.8 136.5 Installation area: 180 x 180 mm Illustration shows 45119.63 Illustration shows 45219.64 ‡273 ‡273 „132...
  • Page 9 All manuals and user guides at all-guides.com Installation suggestion KESSEL-roof drain Practicus ➀ Floor covering ➁ Adhesive ➂ Cement screed ➃ Membrane ➄ Concrete ceiling ➅ Expansion joint ➆ Upper section and cover ➇ Odour trap ➈ Pressure sealing flange ➉ Vertical outlet KESSEL-roof drain Practicus ➀ Floor covering...
  • Page 10 All manuals and user guides at all-guides.com Installation instructions Temporary protective cover During construction work, the KESSEL floor/roof drain Practicus can be protected against the penetration of dirt, e.g. mortar, concrete etc. using the temporary protective cover provided. The odour trap and the supporting ring must be removed for installation of the fire protection Fire-Kit (art.
  • Page 11 70 kg. KESSEL lip seal must be mounted between the upper sec- Pipeline connection in accordance with DIN 19534 tion and the drain body or extension section, in accordance (HT pipe connection): with DIN EN 681-1.
  • Page 12 Measurements carried out by the Fraunhofer Institute in Stuttgart: Floor/roof drain Practicus - according to DIN 4109 ≥ 18 dB(A) - according to VDI 4100 SST III ≥ 15 DB(A) Datum: 27.08.2014 Maße/Dimensionen Ablauf Kessel Practicus mit Dünnbettaufsatz mit Fire-Kit Z-Nr.: in mm Fußbodenaufbau Schallschutz Anlage 7...
  • Page 13 All manuals and user guides at all-guides.com INSTRUCTIONS DE POSE ET DE MONTAGE Siphon de sol / siphon de plancher Practicus en plastique Sortie verticale / latérale DN 50/70/100 Pose si facile • Curage optimal des tuyaux grâce au • dispositif anti-odeur amovible Combinable avec des grilles design •...
  • Page 14 All manuals and user guides at all-guides.com Cotes Le dessin représente 45110.40 Le dessin représente 45210.40 ‡135 (Réf. n° 45150, 45170, 45110) (Réf. n° 45250, 45270, 45210) DN : DN : 122,8 136,5 Réservation : 180 x 180 mm Le dessin représente 45119.63 Le dessin représente 45219.64 ‡273 ‡273...
  • Page 15 All manuals and user guides at all-guides.com Suggestion de pose SIPHON DE SOL Practicus ➀ Revêtement de sol ➁ Colle pour carrelage ➂ Chape ➃ Emplacement de séparation ➄ Dalle en béton ➅ Joint de dilatation ➆ Rehausse avec grille ➇ Dispositif anti-odeur ➈ Bride de compression ➉ Sortie verticale...
  • Page 16 Couvercle de protection de chantier Le couvercle de protection de chantier fourni est destiné à protéger le siphon de sol / siphon de plancher KESSEL Practicus contre la pénétration des saletés, p. ex. le mor- tier, béton, etc. au cours de la phase de construction.
  • Page 17 70 kg usées refoulées par la canalisation dans la structure du maximum. sol, il convient de monter le joint à lèvre KESSEL selon DIN EN 681-1 entre la rehausse et le corps de base ou la Raccordement des tuyaux sel. DIN 19534 pièce de rallonge.
  • Page 18 Suivant la mesure effectuée par l’institut Fraunhofer de Stuttgart : Siphon de sol / siphon de plancher Practicus - selon DIN 4109 ≥ 18 dB(A) - selon VDI 4100 SST III ≥ 15 dB(A) Datum: 27.08.2014 Maße/Dimensionen Ablauf Kessel Practicus mit Dünnbettaufsatz mit Fire-Kit Z-Nr.: in mm Fußbodenaufbau Schallschutz Anlage 7...
  • Page 19 All manuals and user guides at all-guides.com ISTRUZIONI PER L‘INSTALLAZIONE ED IL MONTAGGIO Scarico di pavimenti e soffitti Practicus in materiale plastico Scarico verticale/laterale DN 50/70/100 • Installazione semplicissima • Pulizia dei tubi ottimale tramite l›estrazione della chiusura antiodore • Abbinabile alle griglie Design •...
  • Page 20 All manuals and user guides at all-guides.com Misure La figura mostra il modello 45110.40 La figura mostra il modello 45210.40 ‡135 (Cod.art. 45150, 45170, 45110) (Cod.art. 45250, 45270, 45210) 122,8 136,5 Misura apertura grezza: 180 x 180 mm La figura mostra il modello 45119.63 La figura mostra il modello 45219.64 ‡273 ‡273...
  • Page 21 All manuals and user guides at all-guides.com Suggerimento di installazione SCARICO DI SOFFITTI Practicus ➀ Pavimentazione ➁ Adesivo per piastrelle ➂ Massetto ➃ Strato di separazione ➄ Copertura in calcestruzzo ➅ Giunto di dilatazione ➆ Rialzo con Griglia ➇ Chiusura antiodore ➈ Flangia a guarnizione a pressione ➉ Scarico verticale...
  • Page 22 Copertura protettiva da cantiere Durante i lavori edili, lo scarico di pavimenti e soffitti KESSEL Practicus può essere protetto con la copertura pro- tettiva da cantiere in dotazione contro la penetrazione della sporcizia, come ad esempio la malta, il calcestruzzo, ecc.
  • Page 23 (2). Con il pezzo di prolunga riportati nella tabella seguente. KESSEL è possibile aumentare la profondità di ins- Materiale della guaina impermeabilizzante Momento tallazione di 120 mm al massimo (3).
  • Page 24 Secondo la misurazione dell›istituto Fraunhofer di Stoccarda: Scarico di pavimenti e soffitti Practicus - a norma DIN 4109 ≥ 18 dB(A) - a norma VDI 4100 SST III ≥ 15 DB(A) Datum: 27.08.2014 Maße/Dimensionen Ablauf Kessel Practicus mit Dünnbettaufsatz mit Fire-Kit Z-Nr.: in mm Fußbodenaufbau Schallschutz Anlage 7...
  • Page 25 All manuals and user guides at all-guides.com INBOUW- EN MONTAGEHANDLEIDING INBOUW- EN MONTAGEHANDLEIDING KESSEL vloer-/dakafvoer Practicus van kunststof Afvoer verticaal / zijwaarts DN 50/70/100 • Zeer eenvoudige inbouw • Optimale reiniging van de buis door wegnemen van het stankslot • Met designroosters te combineren •...
  • Page 26 All manuals and user guides at all-guides.com Maatgegevens Afbeelding laat zien 45110.40 Afbeelding laat zien 45210.40 ‡135 (Art.nr. 45150, 45170, 45110) (Art.nr. 45250, 45270, 45210) 122,8 136,5 Uitsparingsmaten: 180 x 180 mm Afbeelding laat zien 45119.63 Afbeelding laat zien 45219.64 ‡273 ‡273 „132...
  • Page 27 All manuals and user guides at all-guides.com Inbouwsuggestie KESSEL-dakafvoer Practicus ➀ Bodembedekking ➁ Tegellijm ➂ Afwerkvloer ➃ Scheidingslaag ➄ Betonnen plafond ➅ Dehnungsfuge ➆ Opzetstuk mit rooster ➇ Stankslot ➈ Persafdichtingsflens ➉ Afvoer verticaler KESSEL-dakafvoer Practicus ➀ Bodembedekking ➁ Tegellijm ➂...
  • Page 28 All manuals and user guides at all-guides.com Inbouwinstructies Beschermingsdeksel t.b.v. de bouwfase Tijdens de bouwtijd kan de KESSEL vloer-/dakafvoer Practicus met het meegeleverde beschermingsdeksel t.b.v. de bouw- fase tegen het binnendringen van vuil, bv. mortel, beton, etc. worden beschermd. Voor het inbouwen van het brandpreventie-inzetstuk FireKit (art.nr.
  • Page 29 Aanwijzing: Persafdichtingsflens en basiselement zijn vanuit de buisleiding naar de vloerconstructie moet wor- met max. 70 kg belastbaar. den voorkomen, wordt tussen het opzetstuk en het basi- selement, c.q. tussenstuk de KESSEL lipafdichting volgens Buisleidingaansluiting volgens DIN 19534 DIN EN 681-1 gemonteerd. (HT-buisaansluiting):...
  • Page 30 Volgens meting van het Fraunhofer Institut Stuttgart: Vloer-/plafondafvoer Practicus - conform DIN 4109 ≥ 18 dB(A) - conform VDI 4100 SST III ≥ 15 DB(A) Datum: 27.08.2014 Maße/Dimensionen Ablauf Kessel Practicus mit Dünnbettaufsatz mit Fire-Kit Z-Nr.: in mm Fußbodenaufbau Schallschutz Anlage 7...
  • Page 31 All manuals and user guides at all-guides.com INSTRUKCJA ZABUDOWY I MONTAŻU Wpust podłogowy/stropowy KESSEL Practicus z tworzywa sztucznego odpływ pionowy/boczny DN 50/70/100    Ł atwazabudowa •  O ptymalneczyszczenierurydzięki • wyjmowanemusyfonowi  M ożliwośćłączeniazkratkamio • ciekawymdesignie  K orpuswpustumożebyćłączonyz •...
  • Page 32 All manuals and user guides at all-guides.com Wymiary Na rysunku: 45110.40 Na rysunku: 45210.40 ‡135 (nr art. 45150, 45170, 45110) (nr art. 45250, 45270, 45210) 122,8 136,5 Wymiary otworu: 180 x 180 mm Na rysunku: 45119.63 Na rysunku: 45219.64 ‡273 ‡273 „132 „132...
  • Page 33 All manuals and user guides at all-guides.com Propozycja zabudowy WPUST STROPOWY Practicus ➀ Warstwa wykończeniowa ➁ Klej ➂ Jastrych ➃ Membrana hydroizolacyjna ➄ Strop betonowy ➅ Szczelina elastyczna ➆ Nasada z rusztem ➇ Syfon ➈ Dociskowy kołnierz uszczelnia- jący ➉ Korpus wpustu z odpływem pio- nowym WPUST STROPOWY Practicus...
  • Page 34 All manuals and user guides at all-guides.com Wskazówki dotyczące zabudowy Pokrywaochronnanaczasfazybudowlanej Podczas fazy budowlanej wpust podłogowy/stropowy KESSEL Practicus można zabezpieczyć dostarczoną po- krywą ochronną przed brudem, np. zaprawą, betonem itp. W celu zamontowania wkładu przeciwpożarowego FireKit (nr art. 48100) należy zdemontować syfon i pierścień mocujący.
  • Page 35 Wskazówka: Maksymalne obciążenie dociskowego między nasadą i korpusem wpustu lub łącznikiem zas- kołnierza uszczelniającego i korpusu wpustu wynosi 70 tosować uszczelkę wargową KESSEL zgodnie z normą DIN EN 681-1. PrzyłączerurwgnormyDIN19534(przyłączerurHT): Uszczelka wargowa Odporność...
  • Page 36 Zgodnie z pomiarami Instytutu Frauenhofera w Stuttgarcie: Wpust podłogowy/stropowy Practicus - wg DIN 4109 ≥ 18 dB(A) - wg VDI 4100 SST III ≥ 15 DB(A) Datum: 27.08.2014 Maße/Dimensionen Ablauf Kessel Practicus mit Dünnbettaufsatz mit Fire-Kit Z-Nr.: in mm Fußbodenaufbau Schallschutz Anlage 7...
