User Manual
Manuel de l'utilisateur
Manual del usuario
FM100
PULL-DOWN TV MOUNT
SUPPORT DÉROULANT POUR TÉLÉVISEUR
MONTAJE VERTICALMENTE ABATIBLE PARA TELEVISOR
100 x 100
-
600 x 500
62 lb
(28 kg)
VESA
COMPLIANT
Supporting your digital lifestyle ™
Supportant votre mode de vie digital™
Apoyando su estilo de vida digital™
Publicité
Manuels Connexes pour Kanto FM100
Sommaire des Matières pour Kanto FM100

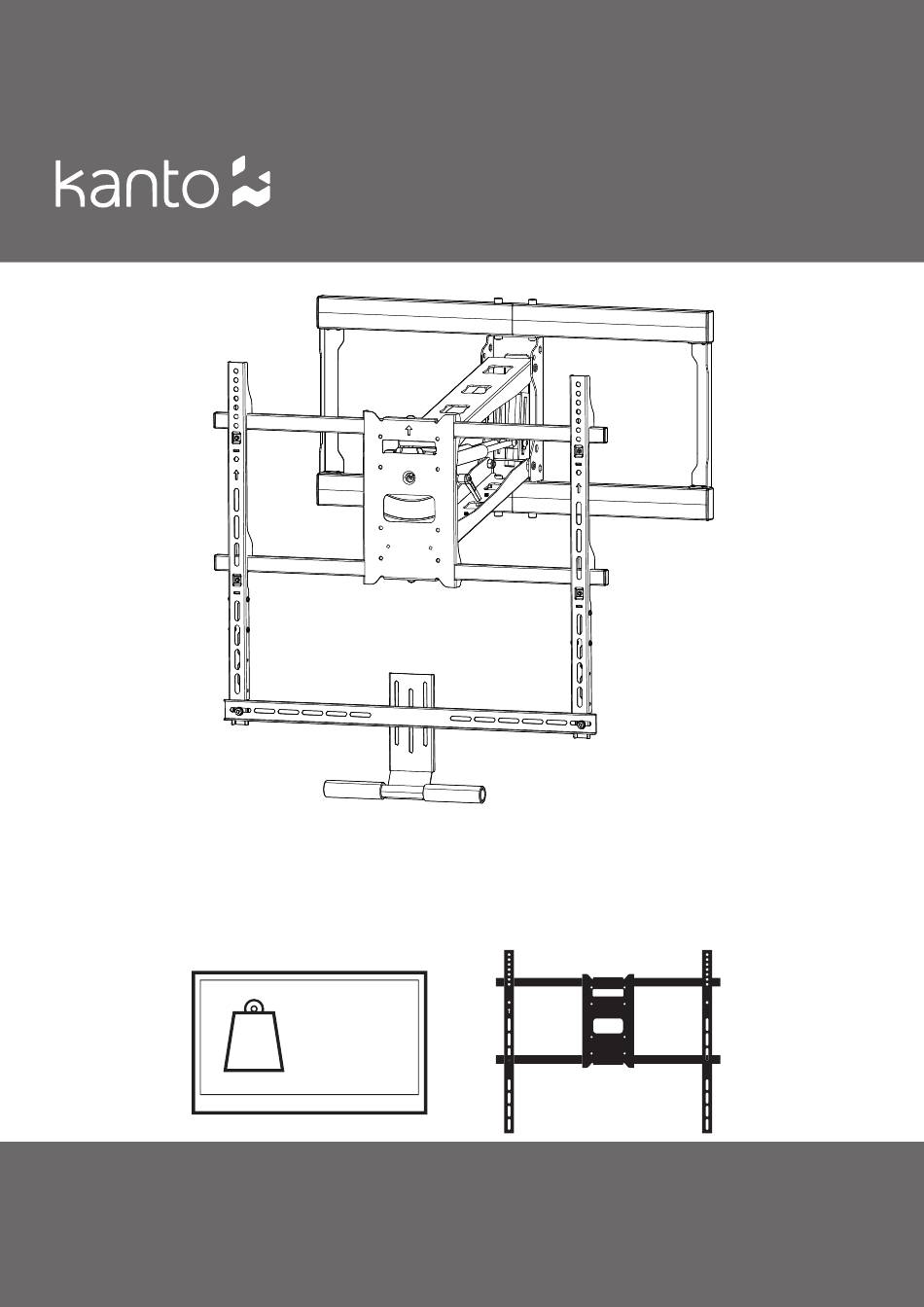

- Page 1 User Manual Manuel de l’utilisateur Manual del usuario FM100 PULL-DOWN TV MOUNT SUPPORT DÉROULANT POUR TÉLÉVISEUR MONTAJE VERTICALMENTE ABATIBLE PARA TELEVISOR 100 x 100 600 x 500 62 lb (28 kg) VESA COMPLIANT Supporting your digital lifestyle ™ Supportant votre mode de vie digital™...
