3. Szerelési készlet
AZ SI csomag az alábbi alkatrészeket tartalmazza:
• interfész hat kábelbemenettel és vakdugóval
• DIN sín felfogatás csavarokkal
• Szerelési és üzemeltetési utasítások
• Quick Guide.
4. Telepítés
Az interfész egységet falra vagy a
kapcsolószekrénybe DIN sínre rögzítve lehet
felszerelni.
4.1 Falra szerelés
Szerelje fel az interfész egységet a falra.
Lásd 2. ábra, valamint a lyukasztási sablon az
interfész egység Beüzemelési segédletében.
91 mm

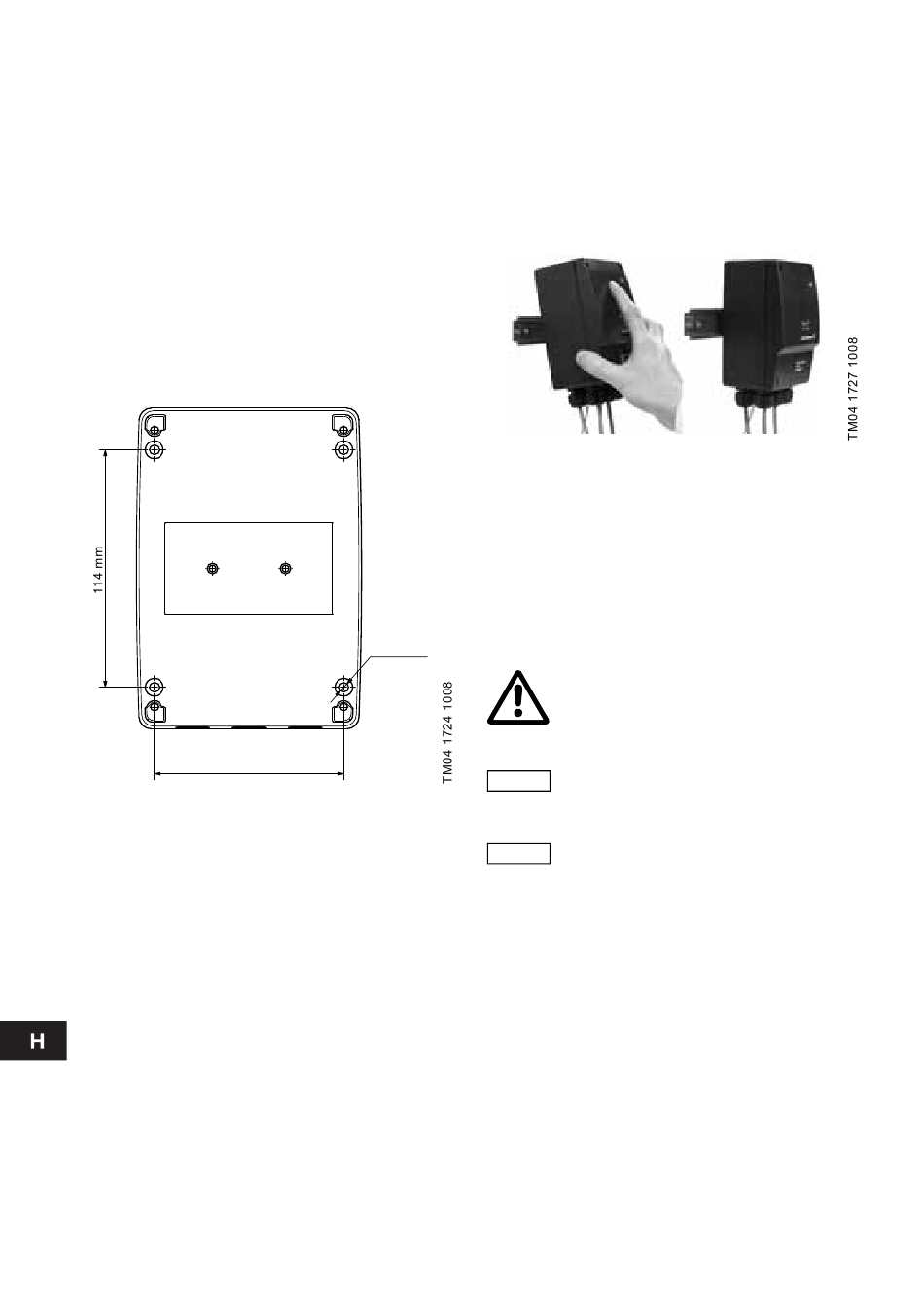

2. ábra Az interfész egység falra szerelése
4.2 Kapcsolószekrénybe történő beépítés
Ha az interfész egységet olyan kapcsolószekrénybe
építik, ami tartlmaz frekvenciaváltót is, különösen
fontos az EMC-nek megfelelő beépítése mind az
interfész egységnek, mind a frekvenciaváltónak.
A következő előírásokat kell betartani:
• A kábel árnyékolását csatlakoztatni kell
a földeléshez. Ha nem lehetséges kábelsarut
használni, a kábel árnyékolás lecsupaszított
részének a lehető legrövidebbnek kell lennie
a nagyfrekvencia által okozott impedancia
csökkentésének érdekében.
• Minden egységet a kapcsolószekrényben
csatlakoztatni kell a földeléshez.
42
DIN szerelősínre építés
Az interfész egység elő van készítve 35 mm-es DIN
szerelősínre történő rögzítéshez (EN 50022).
1. Rögzítse a DIN sínre történő felfogatást szolgáló
kiegészítőt az egységre. Lásd az egység
burkolatán lévő tájékoztatót.
2. Az interfész egység rögzítéséhez akasszuk rá
a modul felső részét a sínre, majd pattintsuk az
alsó részt a helyére. Lásd 3. ábra.
3. ábra
Leszerelés DIN sínről
Az interfész egység leszereléséhez nyomja az
eszközt lefelé, majd vegye le a sínről.
4.3 Elektromos bekötés
Az elektromos bekötés feleljen meg a helyi
áramszolgáltató követelményeinek, és a nemzeti
szabványok előírásainak.
Ø 4.5 mm
Vigyázat
Megjegyzés
Távadó interfész DIN sínre rögzítve
Figyelmeztetés
A villamos bekötés előtt győződjünk
meg, hogy a tápfeszültség
lekapcsolásra került, és véletlen
visszakapcsolás ellen biztosított.
Interfész tápfeszültsége:
115-400 VAC 50-60 Hz, ±10 %.
Ha az interfész tápkábelének nincs
földelő vezetéke, akkor külön földelést
kell csatlakoztatni a belső földelő
csatlakozóra. Lásd 4. ábra, 4. poz.
