CyberPower NITRAM ELITE Value 600E LCD RM 1U Manuel D'utilisation

ELITE Value 600ELCDRM1U
Manuel d'utilisation
PRÉCAUTION DE SÉCURITÉ
Ce manuel contient d'importantes instructions de sécurité. Veuillez lire et suivre scrupuleusement toutes les
instructions pendant l'installation et l'utilisation de l'appareil. Lisez ce manuel attentivement avant de déballer,
d'installer ou d'utiliser votre onduleur (Alimentation sans interruption).
ATTENTION ! Pour éviter les risques d'incendie ou d'électrocution, installez l'onduleur dans une pièce où la
température et l'humidité sont contrôlées et qui est dépourvue de contaminants conducteurs (Reportez-vous
aux spécifications pour connaître les gammes de température et d'humidité acceptables).
ATTENTION ! Pour réduire le risque d'électrocution, ne pas enlever le couvercle, sauf pour l'entretien de la
batterie. Aucune pièce interne n'est réparable par l'utilisation, sauf la batterie.
ATTENTION ! Des pièces sous tension dangereuses à l'intérieur de l'appareil peuvent être alimentées par la
batterie même quand l'onduleur est débranché du réseau électrique.
ATTENTION ! L'onduleur doit être relié à une prise de courant protégée par un disjoncteur. Ne le branchez
pas dans une prise qui n'est pas mise à la terre. Si vous devez ne plus utiliser l'onduleur, éteignez-le puis
débranchez-le.
ATTENTION ! Pour éviter les électrocutions, éteignez l'onduleur et débranchez-le du réseau électrique
avant d'installer un composant d'ordinateur.
NE PAS UTILISER POUR DES EQUIPEMENTS MEDICAUX ! Les systèmes NITRAM/CyberPower ne sont
pas destinés aux applications médicales. Ne pas utiliser dans des situations qui affecteraient le
fonctionnement et la sécurité d'équipements et d'applications médicales ou la survie du patient.
NE PAS UTILISER AVEC OU A PROXIMITE DES AQUARIUMS! Pour réduire les risques d'incendie ou
d'électrocution, n'utilisez pas l'onduleur avec ou à proximité d'un aquarium. La condensation de l'aquarium
peut court-circuiter l'appareil.
INSTALLATION DE VOTRE ONDULEUR
OUVERTURE DE LA BOITE
Inspectez l'onduleur à sa réception. La boite doit contenir les éléments suivants:
(1) Onduleur x 1; (2) câble USB x 1; (3) Câble pour téléphone x 1; (4) câble RS232 (DB9) x 1; (5) manuel
utilisateur x 1; (6) CD du logiciel PowerPanel
DESCRIPTION GENERALE

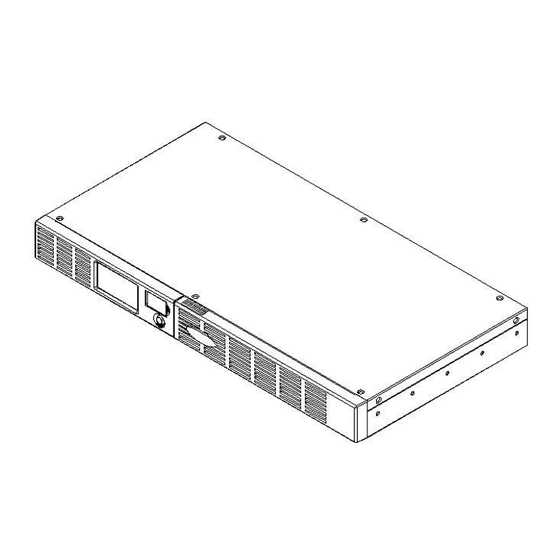

L'ELITE Value 600ELCDRM1U offre une régulation automatique de la tension pour le courant électrique
inconsistant. L'ELITE Value 600ELCDRM1U propose 1030 Joules de protection contre les surtensions, et
fonctionne à partir de la batterie pendant les pannes de courant. L'ELITE Value 600ELCDRM1U garantit
l'alimentation consistante de votre ordinateur et son logiciel inclus sauvegardera automatiquement vos
fichiers ouverts et éteindra le système de votre ordinateur pendant les pannes de courant.
COMMENT DÉTERMINER LES BESOINS EN PUISSANCE DE VOS
ÉQUIPEMENTS
1. Assurez-vous que les équipements raccordés à l'onduleur ne dépassent pas sa puissance nominale
(600VA/360W pour ELITE Value 600ELCDRM1U). Le dépassement de la puissance nominale de
l'onduleur entraînera une surcharge, l'extinction de l'onduleur ou le déclenchement du disjoncteur.
2. De nombreux facteurs peuvent affecter la quantité de puissance requise par votre ordinateur. Afin
d'obtenir des performances de système optimales, gardez la charge au dessous de 80% de la puissance
nominale de l'appareil.
GUIDE D'INSTALLATION DU MATERIEL
1. Vous pouvez utiliser votre nouvel onduleur dès la réception. Cependant, il est recommandé de charger la
batterie pendant au moins 8 heures pour vous assurer que la batterie soit chargée au maximum. Une
perte de charge peut se produire pendant le transport et le stockage de l'appareil; il devra donc être
branché à une prise murale. L'appareil se chargera aussi bien en position MARCHE (ON) qu'ARRET
(OFF).
2. Avec l'onduleur éteint et débranché, reliez votre ordinateur, moniteur, ainsi que tout autre appareil de
stockage (lecteurs Zip, Jazz, de bande magnétique, etc....) dans les prises de sortie ondulées. Branchez
votre périphérique (imprimante, scanner, haut-parleurs) dans les prises de sortie parasurtensées. NE
BRANCHEZ PAS une imprimante laser, une déchiqueteuse, une photocopieuse, un générateur, un
aspirateur, une pompe de vidange ou d'autres gros appareils électriques dans "les prises de
sortie ondulées". La consommation de courant de ces appareils entraînera la surcharge et
peut-être même endommagera l'onduleur.
3. Pour protéger une connexion de réseau contre la surtension, reliez à l'aide d'un câble de réseau le
connecteur mural au connecteur d'entrée de l'onduleur. Reliez ensuite à l'aide d'un câble de réseau le
connecteur de sortie de l'onduleur à l'appareil de réseau.
4. Branchez l'onduleur dans une prise de courant mise à la terre 2 pôles et 3 fils (prise murale).
Assurez-vous que la prise murale soit protégée par un fusible ou un disjoncteur et ne desserve pas un
appareil dont la demande en courant est importante (ex. réfrigérateur, photocopieuse, etc....). La
garantie interdit l'utilisation de cordons de rallonge, de multiprises de sortie et de multiprises de protection
parafoudre.
5. Appuyez sur le bouton marche/arrêt pour allumer l'onduleur. L'onduleur bipera deux fois et l'indicateur de
fonctionnement s'allumera.
®
Édition Business x 1; (7) Câbles de sortie x 4
6. Si une surcharge est détectée, une alarme audible retentira et l'onduleur émettra un long bip. Pour
corriger cela, éteignez l'onduleur et débranchez au moins un des appareils des prises de sortie de
l'onduleur. Patientez 10 secondes. Assurez-vous que disjoncteur est réenclenché puis rallumez
l'onduleur.
7. Afin que la charge de la batterie reste optimale, laissez l'onduleur branché dans une prise de courant en
permanence.
8. Si vous souhaitez ranger l'onduleur pour une période prolongée, recouvrez-le et placez-le avec la batterie
entièrement chargée. Si vous n'utilisez pas l'onduleur, rechargez la batterie une fois tous les trois mois car
autrement sa durée de vie s'en trouverait réduite.
DESCRIPTION
K01-2F01015-00
1 Affichage du module LCD
Le LCD affiche toutes les informations concernant l'onduleur avec des icônes et des messages.
2 Voyant DEL alimentation
Le voyant DEL alimentation s'allume lorsque l'onduleur est sous tension.
3 Bouton M/A
Appuyez sur ce bouton marche/arrêt pour allumer/éteindre l'onduleur.
4 Bouton de sélection de la fonction LCD
Appuyez sur le bouton pour faire varier l'affichage LCD et connaître l'état de l'onduleur.
5 Prises ondulées, parasutensées et régulées
Equipé de quatre prises ondulées, protégées contre les surtensions et régulées, pour les équipements
connectés, et assurer un fonctionnement temporaire ininterrompu de vos équipements en cas de panne
électrique.
6 Prises parasurtensées
Fournit deux prises protégées contre les surtensions pour les équipements connectés.
7 Ports Ethernet (RJ11/RJ45) Protection Réseau
Les ports de protection de la communication protègent tout modem standard, fax, ligne téléphonique ou
câble réseau.
8 Port USB vers PC
Ce port permet la connexion et la communication depuis le port USB de l'ordinateur vers l'onduleur.
L'onduleur communique son statut au logiciel PowerPanel® Business Edition. Cette interface est
également compatible avec le service d'onduleur fourni par Windows NT, Windows 2000, Windows XP,
Windows Vista. Mac OSX, Linux.
9 Port série vers PC
Ce port permet la connexion et la communication à partir d'un port série DB-9 de l'ordinateur vers l'unité
UPS.
10 Coupe-circuit
Situé du côté de l'onduleur, le coupe-circuit sert à assurer la protection contre les surcharges et les
pannes. En fonctionnement normal, le coupe-circuit est enfoncé.
11 Entrée CA
Reliez le cordon d'alimentation CA à une prise correctement câblée et mise à la terre.
12 Port d'extension
Permet à l'utilisateur d'ajouter la carte SNMP optionnelle.
ATTENTION ! Lisez et respectez les INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ
avant toute opération d'entretien sur la batterie. Entretenez la batterie sous la surveillance de personnel
bien informé sur les batteries et sur les précautions associées.
ATTENTION ! N'utiliser que le type de batterie spécifié. Consulter votre revendeur pour les batteries de
remplacement.
ATTENTION ! La batterie peut présenter un risque d'électrocution. Ne pas jeter les batteries au feu,car elles
peuvent exploser. Suivre les consignes locales pour la mise au rebut correcte des batteries.
ATTENTION ! Ne pas ouvrir ni découper les batteries. L'électrolyte libéré est dangereux pour la peau et pour
les yeux et il peut être toxique.
ATTENTION ! Une batterie peut présenter un risque fort de courant de court-circuit et d'électrocution.
Prendre les précautions suivantes avant de remplacer la batterie:
1. Enlever toute montre, bague et tout autre objet métallique.
2. N'utiliser que des outils avec des manches isolés.
3. NE PAS poser d'outil ou d'autre pièce métallique sur la batterie ou sur une borne quelconque de la
batterie.
4. Porter des gants et des bottes de caoutchouc.
5. Déterminer si la batterie est reliée à la terre par inadvertance. Si elle est reliée à la terre par inadvertance,
enlever la source de masse. LE CONTACT AVEC UNE BATTERIE RELIÉE À LA MASSE PEUT AVOIR
COMME CONSÉQUENCE UNE ÉLECTROCUTION ! La probabilité d'occurrence d'une telle électrocution
peut être réduite si les fils de terre sont enlevés pendant l'installation et la maintenance (applicable à un
onduleur avec une alimentation batterie distante et n'ayant pas de circuit de mise à la terre)
PROCÉDURE DE REMPLACEMENT DE LA BATTERIE:
1. Retirer le côté droit de la plaque avant.
4. Retirer la vis de retenue des câbles du
connecteur.
UTILISATION SIMPLIFIEE
REMPLACEMENT DE LA BATTERIE
2. Retirer les trois vis de retenue du
couvercle de protection du câble puis
retirer la plaque avant de couverture.
5. Remplacer par le nouveau bloc batterie. Assembler les vis, le couvercle, le câble et le
panneau avant dans l'ordre inverse des étapes ci-dessus. Recharger l'unité pendant
4-8 heures pour s'assurer que l'onduleur atteint l'autonomie prévue.
3. Déconnecter les câbles noir et rouge.
