Application
Les unités d'entretien sont été réaliser pour nettoyer l'air comprimé [Séparation de particules d'impuretés
et du condensat ), traitement et réglage.
Indications de sécurité
Protégez-vous et votre environnement des risques d'accident par les mesures de précaution et observez
les indications suivantes dans votre propre intérêt :
Le propriétaire doit assurer le fonctionnement conforme aux faits.
-
Les appareils doivent être servis et entretenus seulement par personnel instruit. Des réparations
-
doivent être réalisées seulement par personnel qualifié (Schneider Druckluft GmbH ou de son
associé).
Il ne faut pas faire manipulation, réparations d'urgence ou travaux non convenables aux appareils.
-
Ne jamais dépasser la pression maximum 18 bar de service conseillée.
-
Considerez la direction de la circulation de l'air
-
Protégez les unités d'entretien devant des vibrations
-
Protégez les verres vi sibles (Réducteurs de pression, réducteurs de pression filtrant / unités
-
d'entretien) devant des pousses.
Avant chaque nettoyage ou maintenance, l'outil doit être séparé de l'alimentation pneumatique
-

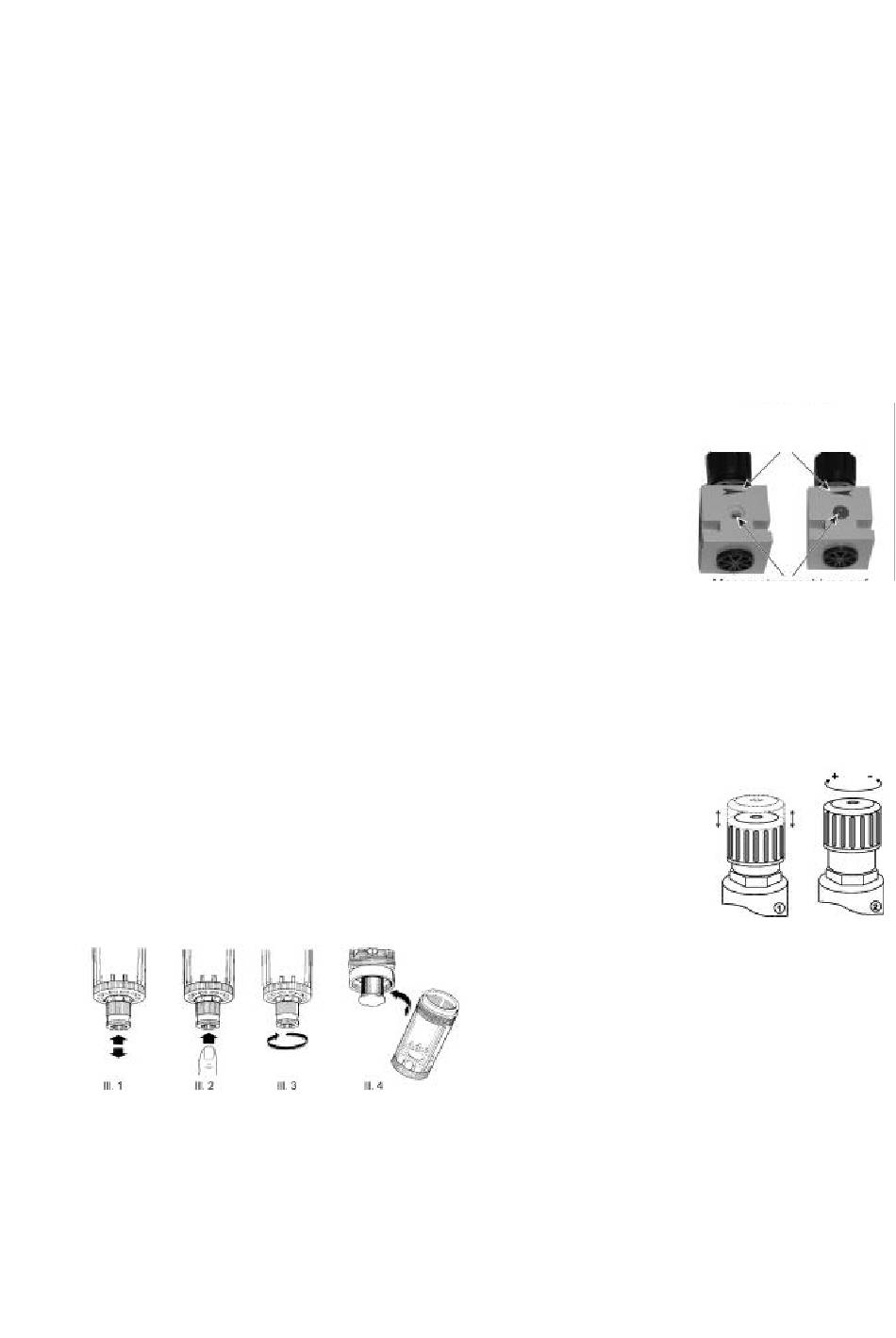

L'instructions pour l'installation
Installez les unités d'entretien plus près à côté l'utilisateur.
-
Les unités d'entretien doivent être monté verticales.
-
Nous recommendons la fixation murale avec la fixation d'angle
-
Considérez le sens de la circulation de l'air(flèche)!
-
Vissez le manomètre et le bouchon obturateur en réducteur de pression
-
ou le séparateur d'eau
fermé (bouchon obturateur et manomètre).
Attention : Vissez le manomètre seulement à la main et resserrez avec
-
un clé à fourche (max. 1 tournement).
Pour l'assemblage le réducteur de pression, le brouillard d'huile et le réducteur de pression filtrant
-
deux vises sont
L'instructions
Décharge d'air comprimé (Réducteur de pression et réducteur de pression filtrant)
Vous pouvez régler la pression d'opération au détendeur filtrant (pos. 07). On peut voir la pression
d'opération réglée sur le manomètre (pos.11) de détendeur filtrant.
Débloquer, d'abord le dispositif d'arrêt par élevez le bouton de réglage (Ill.1).Par
tourner en direction de sens horaire (+), vous élevez la pression d'opération.
Par tourner en direction de sens inverse horaire (-), la pression d'opération (Ill.
2) se réduit.
Si vous maintenant baissez le bouton de réglage, le détendeur filtrant est assuré
contre un contourner inopiné.
Evacuation du condensé et nettoyage du filtre (Détendeur filtrant reducteur de pression filtrant)
Si le bouton se trouve en position moyenne (Ill. 1), la soupape fonctionne en mode mi-automatique. S'il
n'y a pas de pression, le condensé s'écoule. Si vous appuyez sur le bouton (Ill. 2), le condensé s'écoule
sous pression. Pour bloquer entièrement la soupape, tournez le bouton au sens inverse horaire (Ill. 3).
Pour le nettoyage de la cartouche filtrante, vous devez démonter le réservoir du réducteur de la pression
dans le filtre en état exempt de pression. (Ill. 4). Le vis de fixation pour la cartouche filtrante doit être
dévisser à main en sens inverse horaire. Alors vous pouvez emmener la cartouche filtrante.
filtrant.
Important:Tous les deux troux doit être
Attention:
démonter le réservoir du réducteur de pression
seulement en état exempt de pression !
Le sens de la
circulation
Raccord (manomètre ou
bouchon obturateur)
___________________
Schneider Druckluft 3
