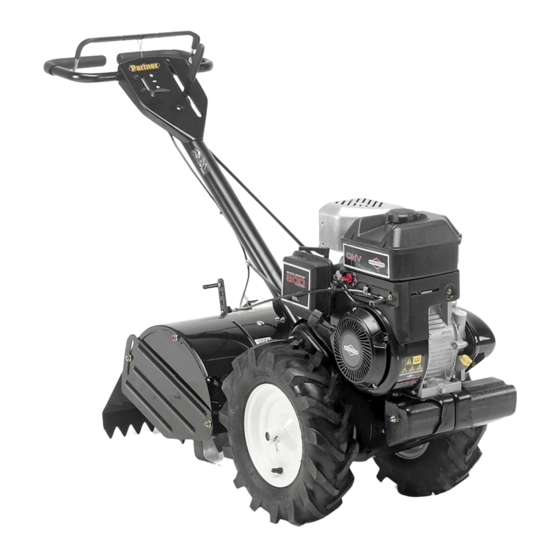

PRT5043
Instruction manual
Please read these in struc tions care-
ful ly and make sure you un der stand
them before using this ma chine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
All manuals and user guides at all-guides.com
Manuel d'instructions
Merci de lire trés attentivement le
manuel d'instructions. Assurez-vous
d'avoir tout compris avant d'utiliser ce
tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y com-
prenda estas intrucciones an tes
de usar esta maquina.
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed ac-
certatevi di averle comprese bene.
Instructieboekje
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
ma chine gebruikt.

Publicité

loading

Manuels Connexes pour Partner PRT5043

Sommaire des Matières pour Partner PRT5043

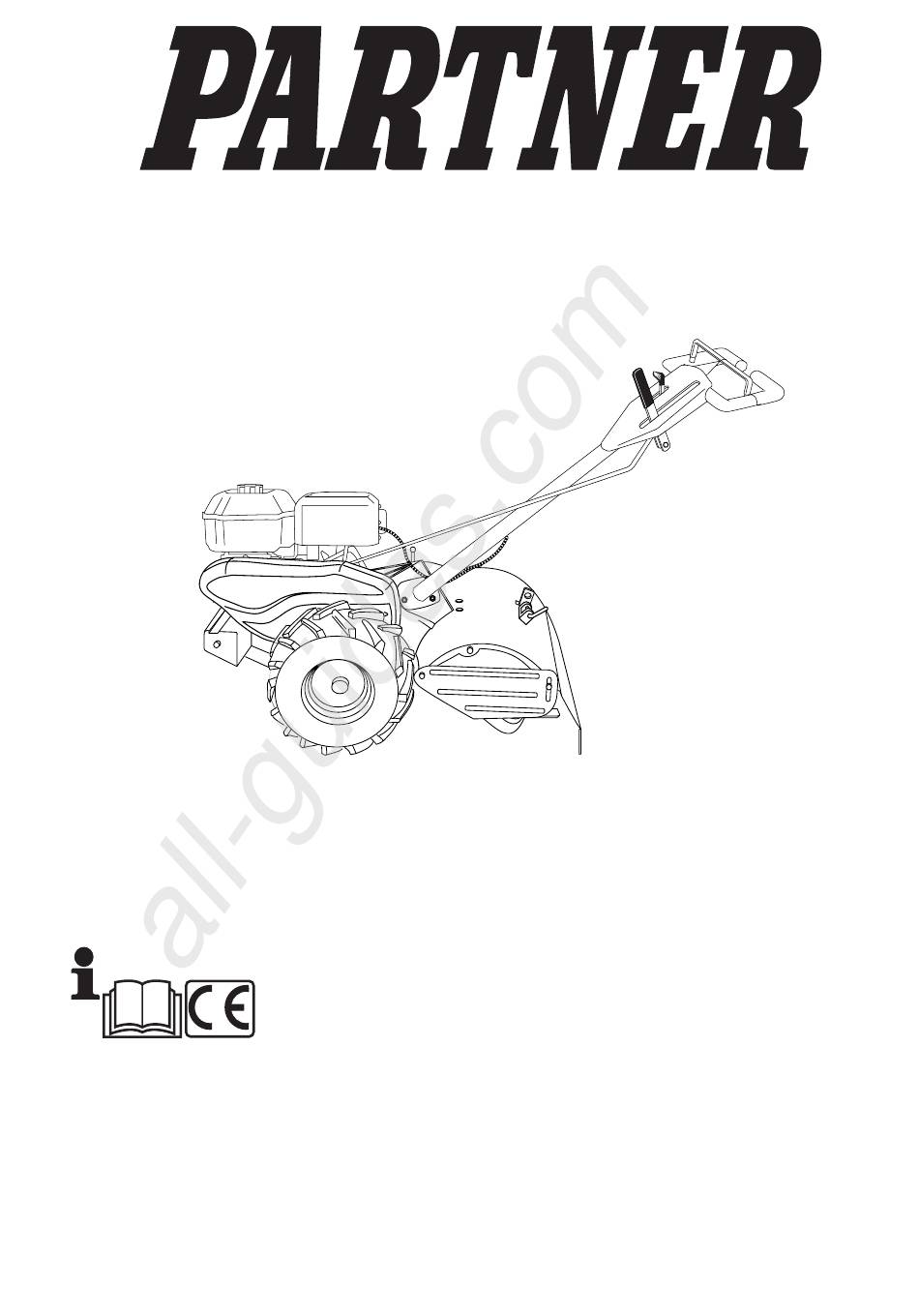

  • Page 1 All manuals and user guides at all-guides.com PRT5043 Instruction manual Manuel d’instructions Manuale di istruzioni Please read these in struc tions care- Merci de lire trés attentivement le Prima di utilizzare la macchina leggete ful ly and make sure you un der stand manuel d'instructions.
