Guide d'utilisation
THS04 thermostat mural
RT-SVU010B-FR

Publicité

Table des Matières
loading

Manuels Connexes pour Trane THS04

Sommaire des Matières pour Trane THS04

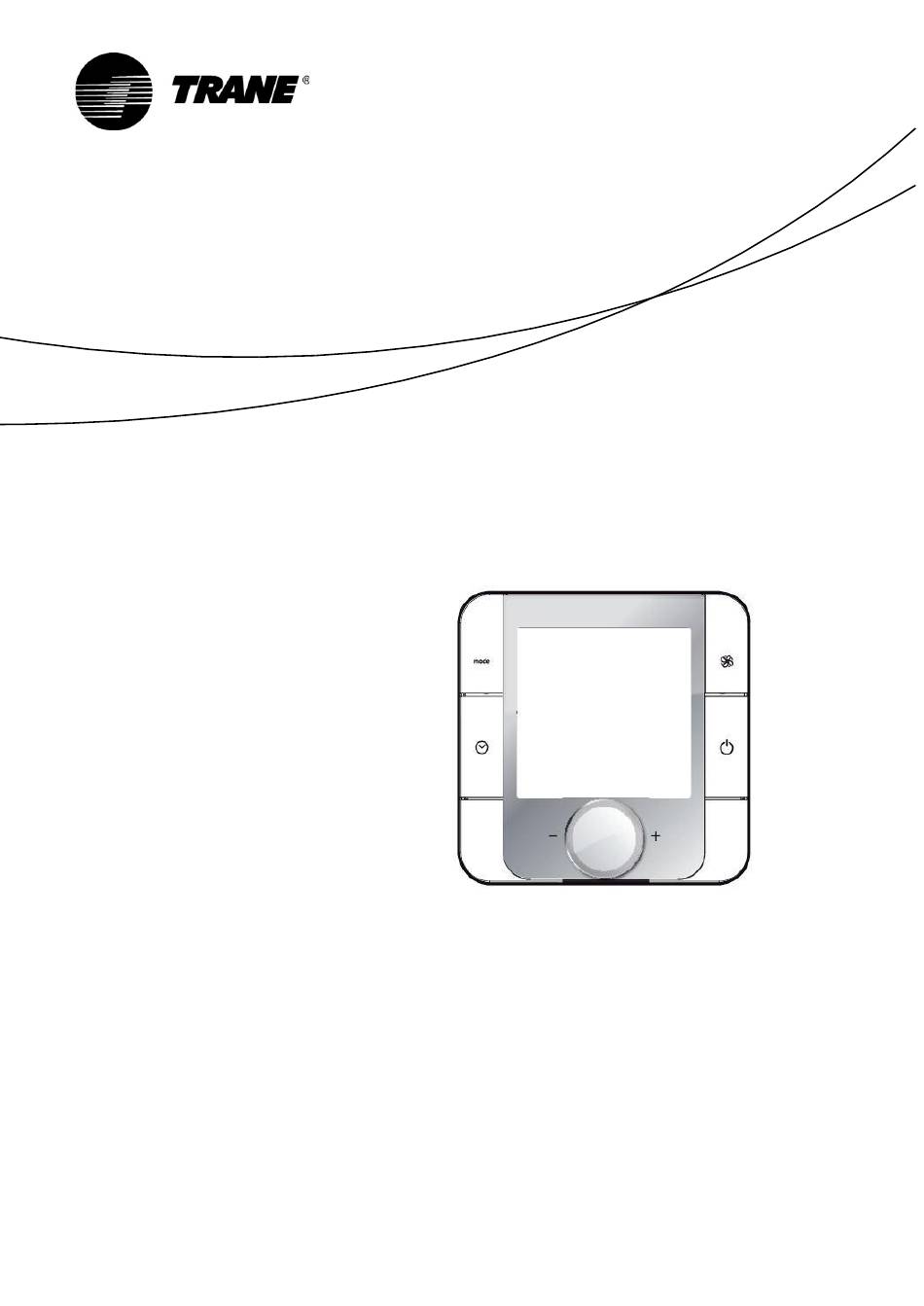

  • Page 1 Guide d’utilisation THS04 thermostat mural RT-SVU010B-FR...

  • Page 2: Alimentation

    Ceci est basé sur trois fils : plus ; moins ; référence (cercle) La sortie Vout n’est pas utilisée. (cf Figure.1) Figure 1 Sur THS04, ces trois signaux sont : Rx + / Tx + ; Rx / Tx - ; GND (cf Figure.2) Figure 2 b. Alimentation En plus de signaux de communication, THS04 a besoin d’une d’alimentation.

  • Page 3: Affichage

    2. Affichage Figure 3 L'affichage est divisé en différentes zones, fournissant des informations sur: 1. Mode unité (Chaud, Froid, Auto). Nous pouvons avoir une combinaison de symboles Auto + Cool ou Auto + Heat indiquant l'état de fonctionnement actuel 2. Température de la zone 3.

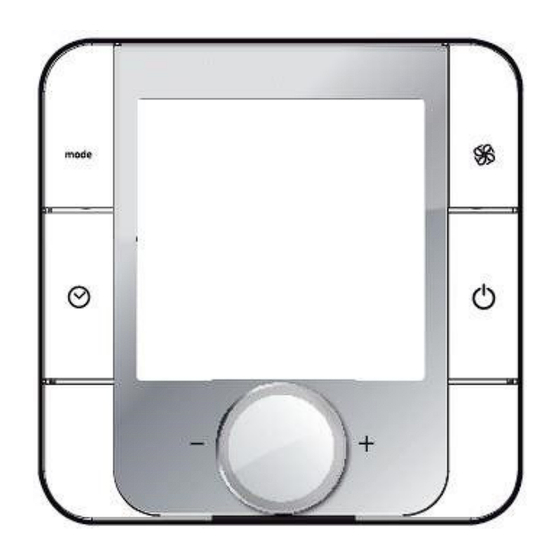

  • Page 4: Boutons De Commande

    3. Boutons de commande Figure 4 Quatre boutons principaux sur THS04 sont disponibles (cf Figure.3) 1 - Bouton Mode: Poussoir simple pour commuter le mode d'unité (AUTO / COOL / HEAT) quand l'unité est éteinte 2 - Bouton du ventilateur: simple pression pour commuter le mode du ventilateur (AUTO / ON) lorsque l'appareil est éteint...

  • Page 5: Menu Navigation

    Cependant, il est possible d'activer le mot de passe en modifiant le réglage dans PGD1: Réglage-THS04: Niveau d'accès = Activer. Lorsqu'il est activé, le mot de passe doit être entré sur le THS04 sous Menu 2 (Voir Figure 5).
  • Page 6 6. Arrêt local, changement local du ventilateur et du mode de fonctionnement Le THS04 est capable de basculer l'unité OFF / ON en appuyant pendant 3secondes sur le bouton ON / OFF (bouton 3 Figure4) Le mode Ventilateur peut être commuté sur AUTO / ON en appuyant pendant 3secondes sur le bouton Fan (bouton 2 Figure4).

  • Page 7: Forçage Temporaire Du Point De Consigne Température

    For more information, visit www.Trane.com. Trane has a policy of continuous product and product data improvement and reserves the right to change design and specifications without notice. © 2016 Trane All rights reserved RT-SVU010B-FR_1217...
