GC 307+
198726-01
195727 (Hand-Icon)
195751 (WC-Icon)

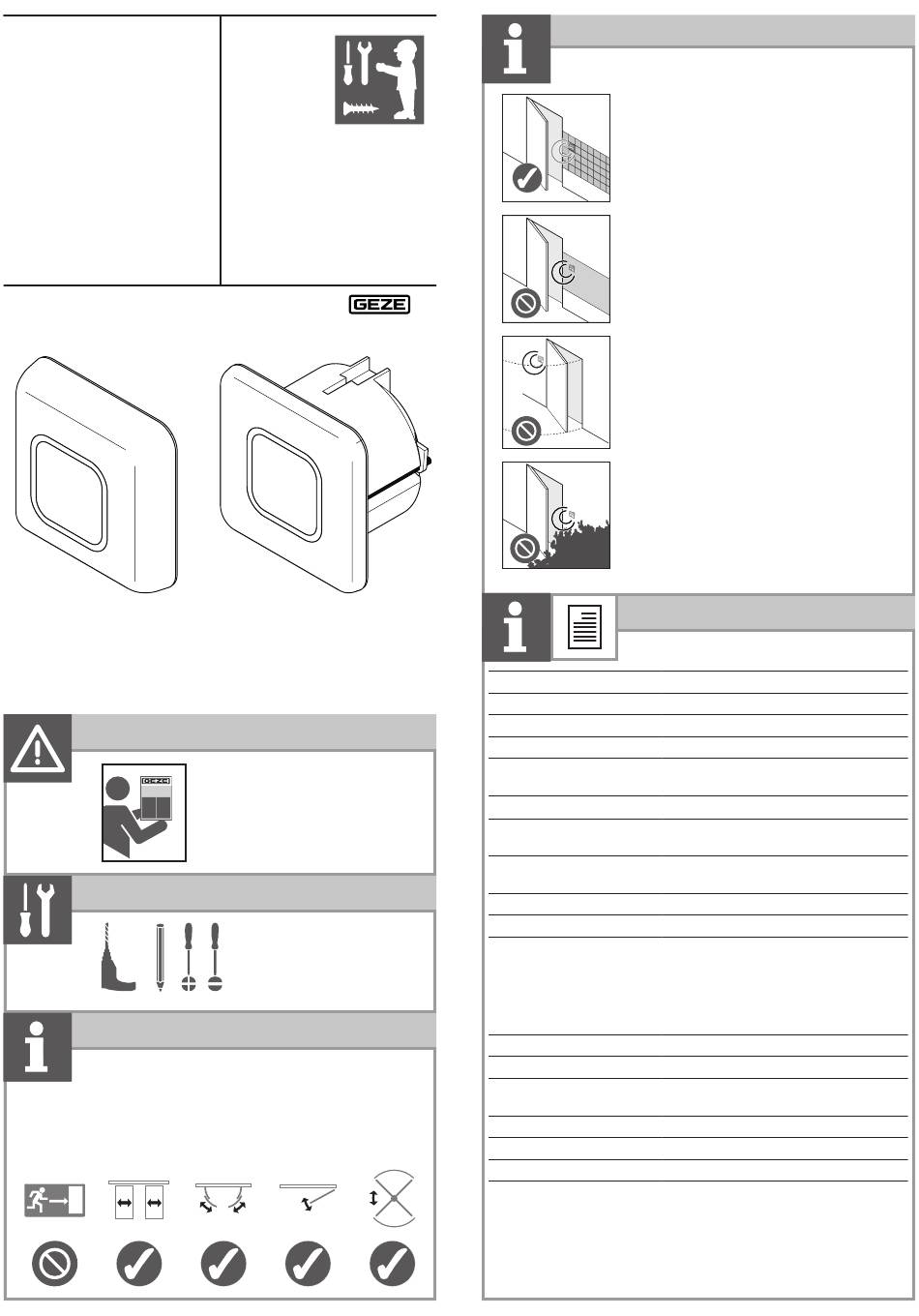

Traduction du mode d'emploi original pour la version d'appareil 0200
Utilisation conforme aux dispositions
Le détecteur de mouvement GC 307+ doit unique-
ment être utilisé pour
la commande des portes coulissantes automatiques,
des portes coulissantes rondes, des portes pliantes,
des portes battantes ou des portes tournantes à
automatisme de portes GEZE.
193226 (Hand-Icon)
195750 (WC-Icon)
Le GC 307+ peut être monté derrière des
carrelages, du bois, de l'enduit, du PVC et
du verre.
Ne pas monter le GC 307+ derrière des
surfaces métalliques.
Ne pas installer le GC 307+ dans l'angle
d'ouverture des portes.
Éviter les objets mobiles à proximité du
GC 307+.
T
Technologie
Détecteur de mouvement radar
Fréquence
24.150 GHz
Densité de flux de puissance < 5 mW/cm
Puissance de rayonnement < 20 dBm EIRP
Portée de détection (manuel) ±10 ... 60 cm (mouvement sur le cap-
teur, angle 90°), réglable*
Type de détection
Mouvement (insensible à la direction)
Vitesse de l'objet pour la
Min. 5 Hz ou ±3 cm/s,
détection
max. 200 Hz ou ±1,2 m/s
Alimentation électrique ** 12–24 V AC ±10 %
12–24 V DC +30 %/–10 %
Fréquence secteur
50 ... 60 Hz
Consommation de courant < 1,5 W
Sortie
Relais de commutation (contact sans
potentiel)
à Tension de contact max. 42 V AC/DC
à Courant de commuta-
100 mA
tion max.
Temps de maintien
0,5 s (en mode PULSE)
Plage de température
–20 °C ... +55 °C
Classe de protection
IP 65 (si l'avant et le joint sont montés
sur une surface lisse)
Matériau
PC
Couleur
Blanc
Câble recommandé
Câble toronné jusqu'à 16 AWG – 1,5 mm
*
Il est possible de régler la zone de détection sur < 10 cm, mais la
capacité de détection du capteur ne peut plus être garantie.
** L'appareil doit être alimenté par une source d'alimentation limitée
SELV homologuée de classe II. Cette exigence concerne la nécessité
d'une double isolation entre les tensions primaires et l'alimentation
de l'appareil. Le courant d'alimentation doit être limité à 1,5 A.
2
2
